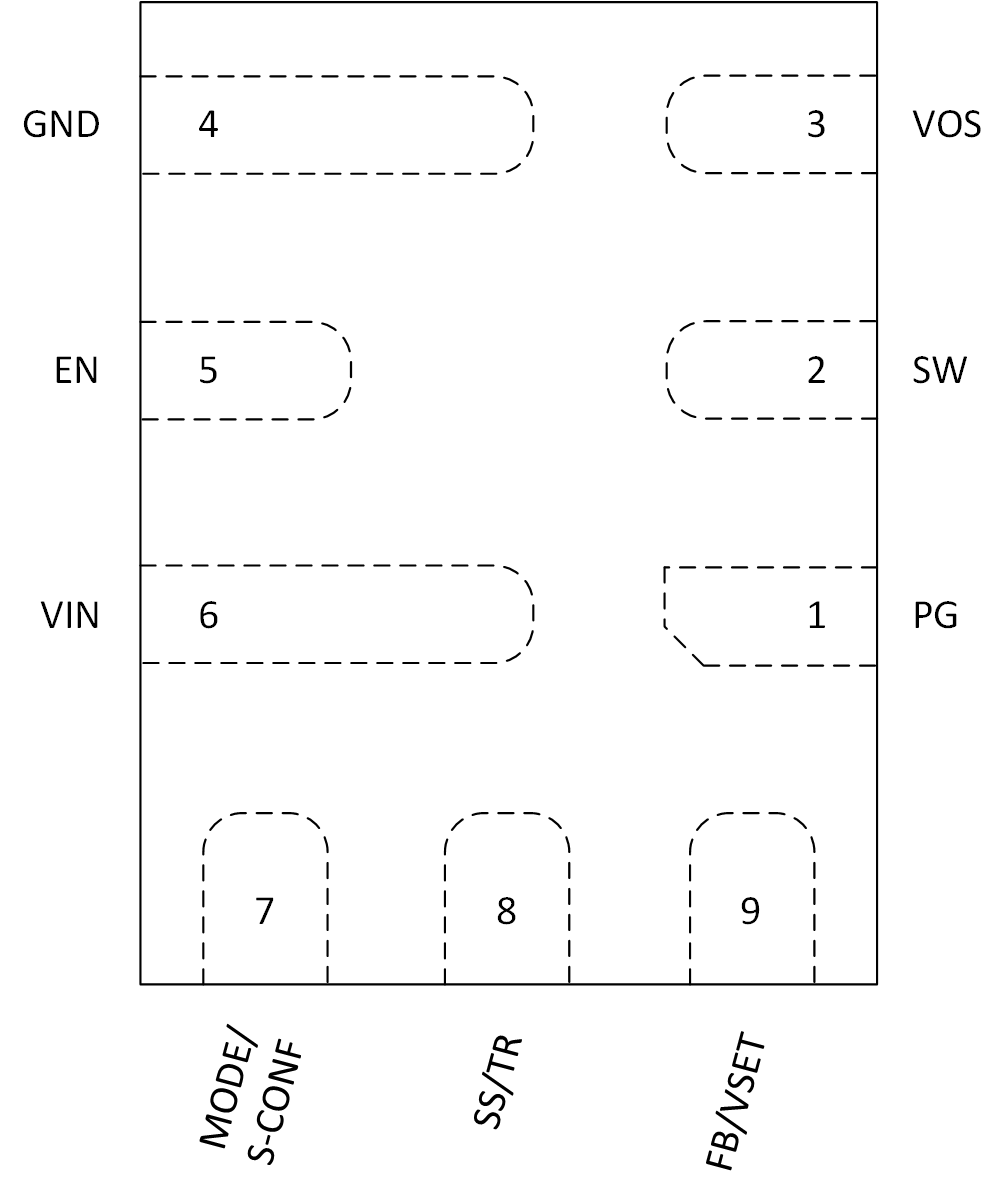

圖 5-1 9 引腳 RPJ VQFN 封裝(頂視圖,器件引腳朝下)| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | PG | O | 開漏電源正常輸出。高電平 = VOUT 就緒。低電平 = VOUT 低于標稱調節值。該引腳需要一個上拉電阻器。 |
| 2 | SW | 轉換器的開關引腳,并連接到內部電源開關。在 SW 和輸出電容器之間連接電感器。 | |
| 3 | VOS | I | 輸出電壓檢測引腳。直接連接到輸出電容器的正極引腳。 |
| 4 | GND | 接地引腳。它必須直接連接到公共接地層。 | |
| 5 | EN | I | 使能輸入引腳。連接到邏輯低電平以禁用該器件。上拉可啟用該器件。不要將這個引腳懸空。 |
| 6 | VIN | I | 電源輸入引腳。確保輸入電容器在 VIN 和 GND 引腳之間盡可能靠近連接。 |
| 7 | MODE/ S-CONF |
I | 器件模式選擇(自動 PFM/PWM 或強制 PWM 運行)和 SmartConfig? 引腳。連接至高電平、低電平或電阻器,以便根據表 7-1 配置器件。不要將這個引腳懸空。 |
| 8 | SS/TR | I | 軟啟動/跟蹤引腳。從該引腳連接到 GND 的外部電容器定義內部基準電壓的上升時間。該引腳還可用作跟蹤和時序控制的輸入。該引腳可保持懸空以實現最快的斜升時間。 |
| 9 | FB/ VSET |
I | 取決于器件配置(請參閱Topic Link Label7.3.1)
|
