3 說明
TPS62850x 是一系列引腳對引腳 1A、2A（持續）和 3A（峰值）易用型高效同步直流/直流降壓轉換器。這些器件基于峰值電流模式控制拓?fù)洹５妥栝_關可支持高達 2A 的持續輸出電流和 3A 的峰值電流。用戶可通過外部方式在 1.8MHz 至 4MHz 范圍內調節開關頻率，亦可在該頻率范圍內將其同步至外部時鐘。在 PWM 和 PFM 模式下，TPS62850x 會在輕負載時自動進入省電模式，從而在整個負載范圍內保持高效率。TPS62850x 在 PWM 模式下提供 1% 的輸出電壓精度，這有助于設計具有高輸出電壓精度的電源，從而滿足數字處理器和 FPGA 的嚴格電源電壓要求。
TPS62850x 采用 8 引腳、1.60mm × 2.10mm SOT583 封裝。
(1) 有關更多信息，請參閱 節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
器件信息
| 器件型號(1) | 輸出電流 | 輸出電壓 |
|---|---|---|
| TPS628501DRLR | 1A | 可調節 |
| 固定 1.8V | ||
| TPS628502DRLR | 2A | 可調節 |
| TPS6285020ADRLR | 固定 1.2V | |
| TPS6285020MDRLR | 固定 1.8V | |
| TPS628503DRLR | 3A | 可調節 |
(1) 請參閱器件比較表。
簡化版原理圖

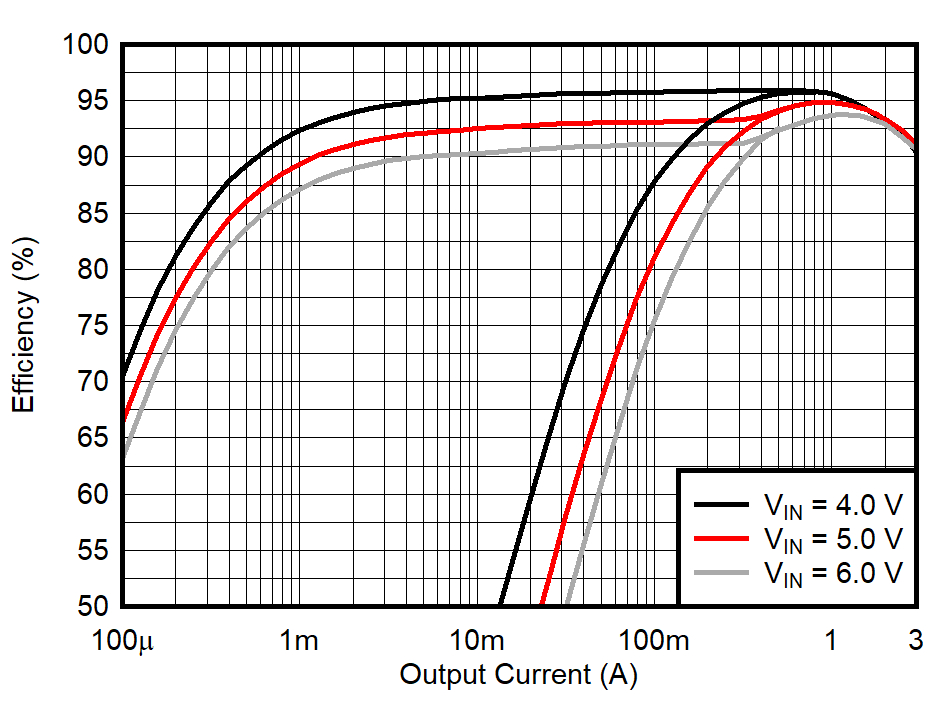

效率與 IOUT 間的關系，VOUT = 3.3V
