ZHCSLC8M May 2020 – September 2025 TPS628501-Q1 , TPS628502-Q1 , TPS628503-Q1

PRODMIX

封裝選項

機械數據 (封裝 | 引腳)

DYC|8
- MPSS142A
DRL|8
- MPCS002F

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

9.2.3 應用曲線

除非另有說明，否則所有繪圖都是在器件設為 PWM 模式時的標稱開關頻率 2.25MHz 下繪制的。BOM 見表 7-1。

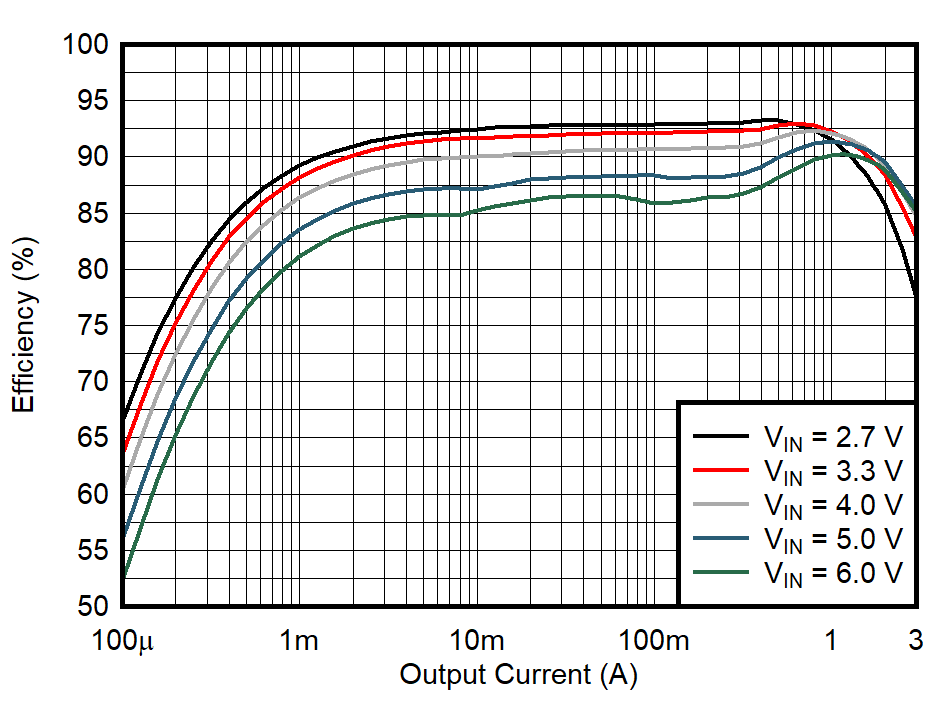

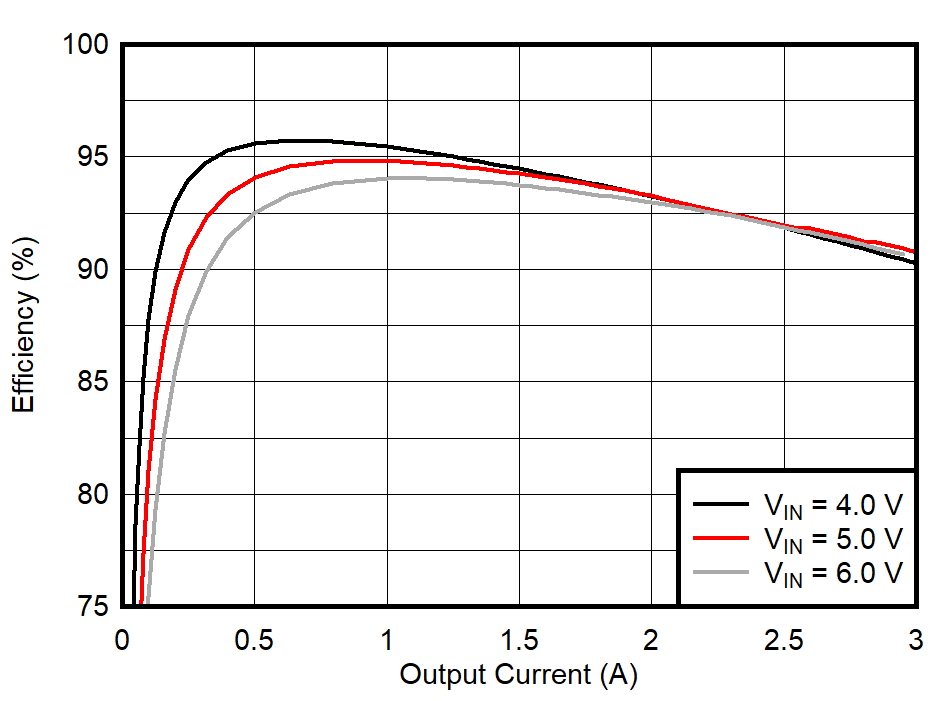

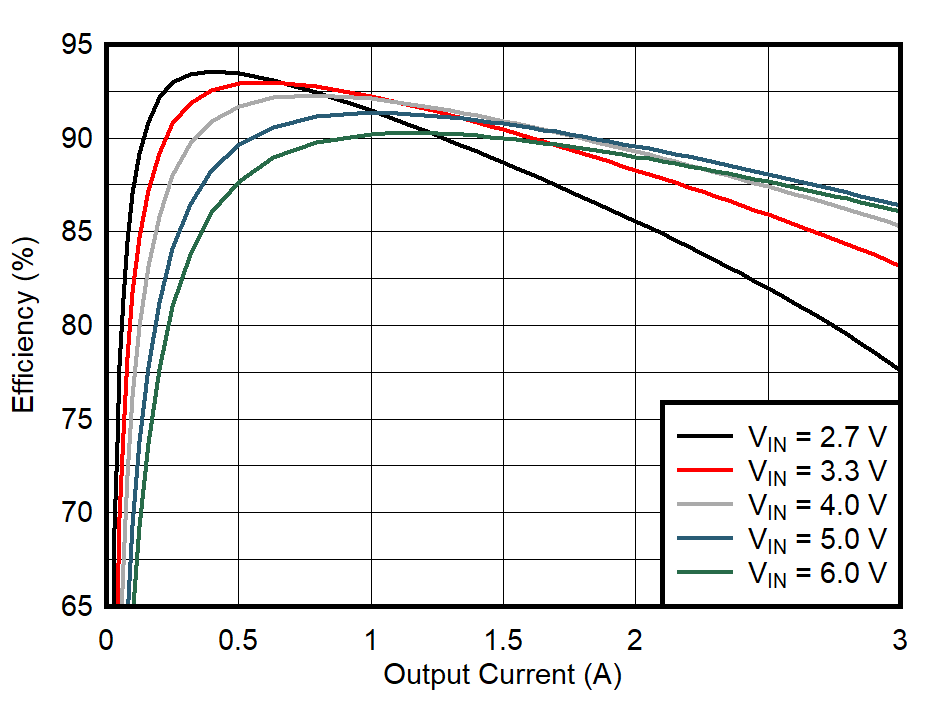

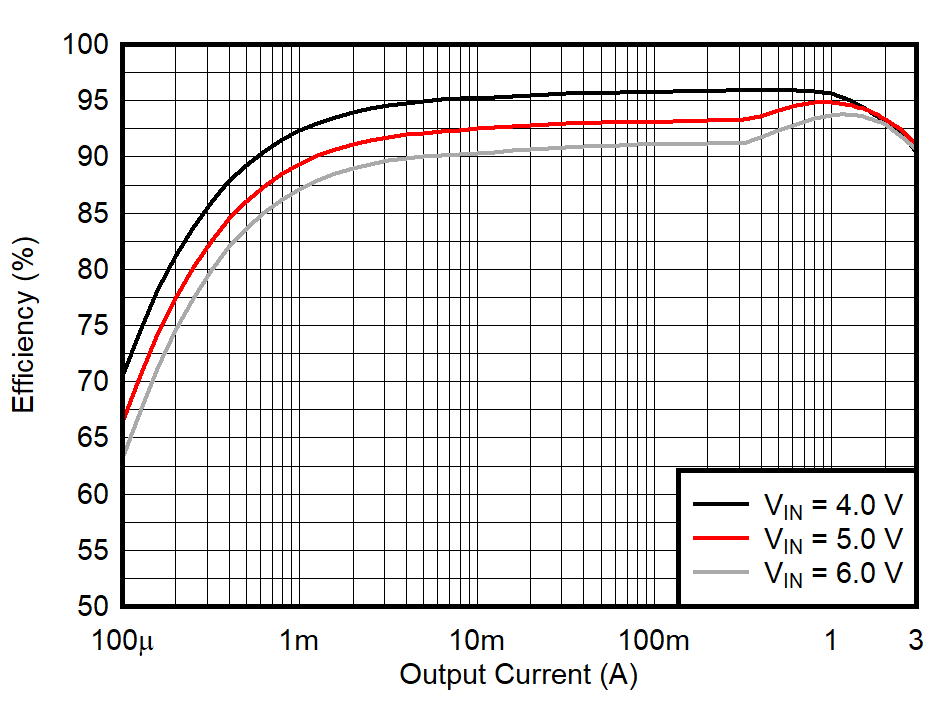

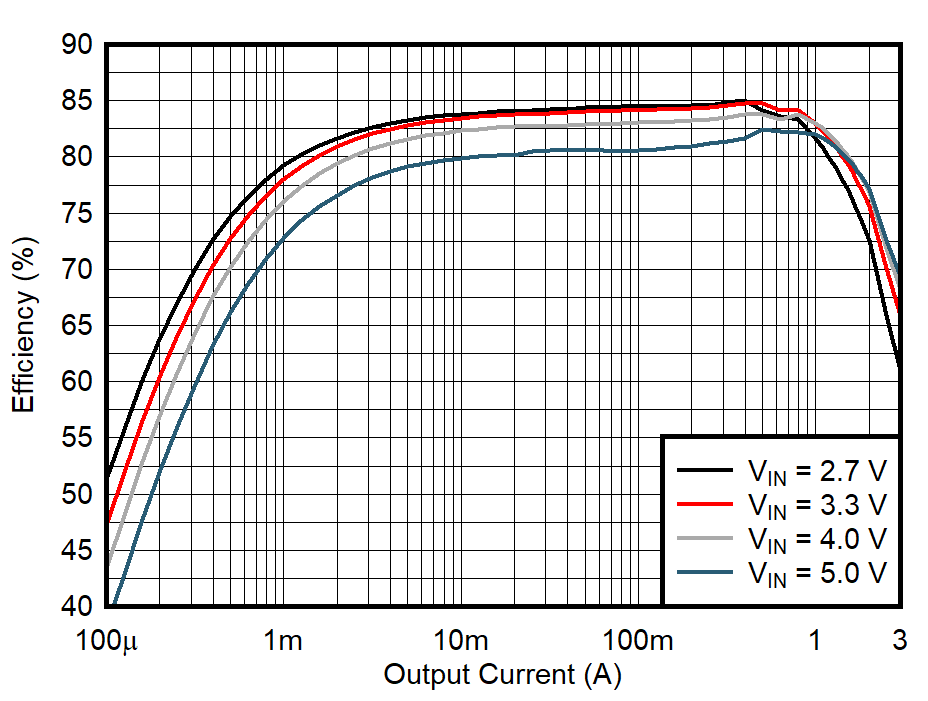

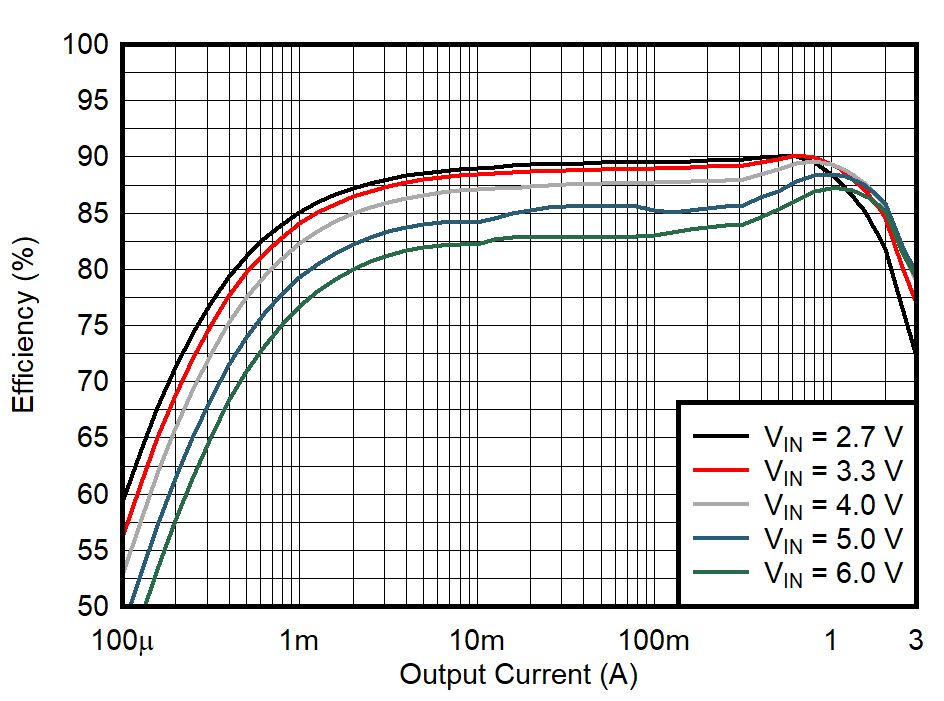

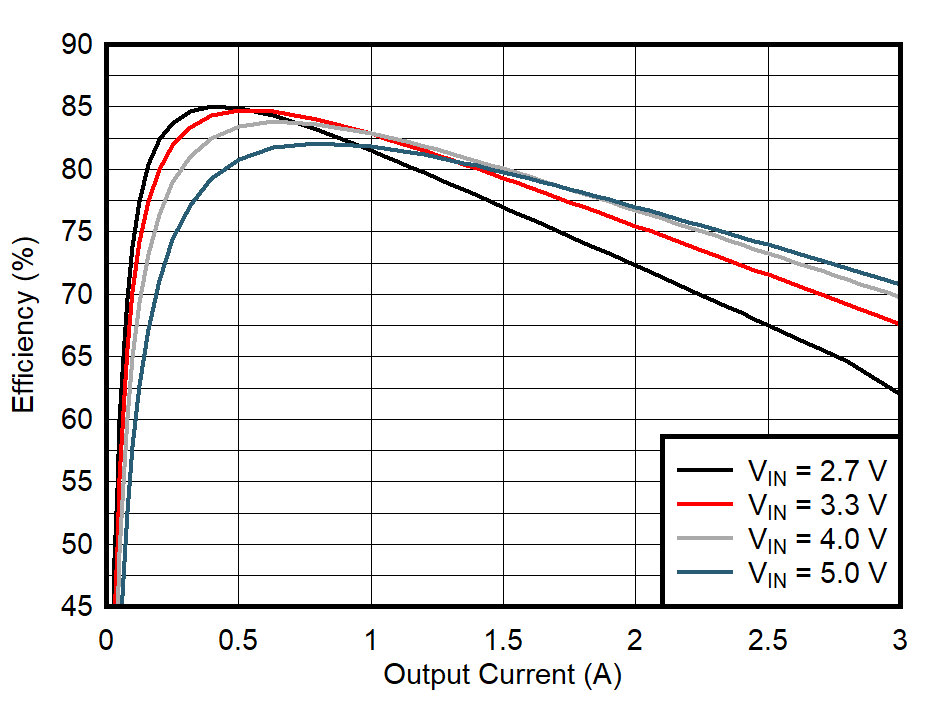

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 效率與輸出電流之間的關系

V_OUT = 3.3V

PFM

T_A = 25°C

圖 9-2 效率與輸出電流之間的關系

V_OUT = 1.8V

PFM

T_A = 25°C

圖 9-4 效率與輸出電流之間的關系

V_OUT = 1.1V

PFM

T_A = 25°C

圖 9-6 效率與輸出電流之間的關系

V_OUT = 0.6V

PFM

T_A = 25°C

圖 9-8 效率與輸出電流之間的關系

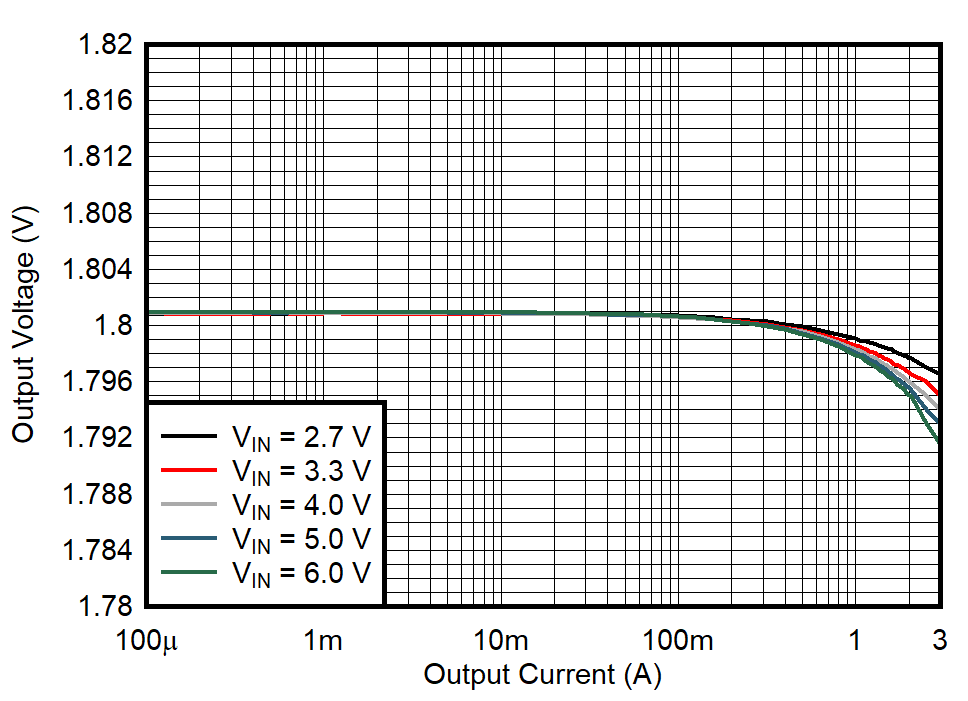

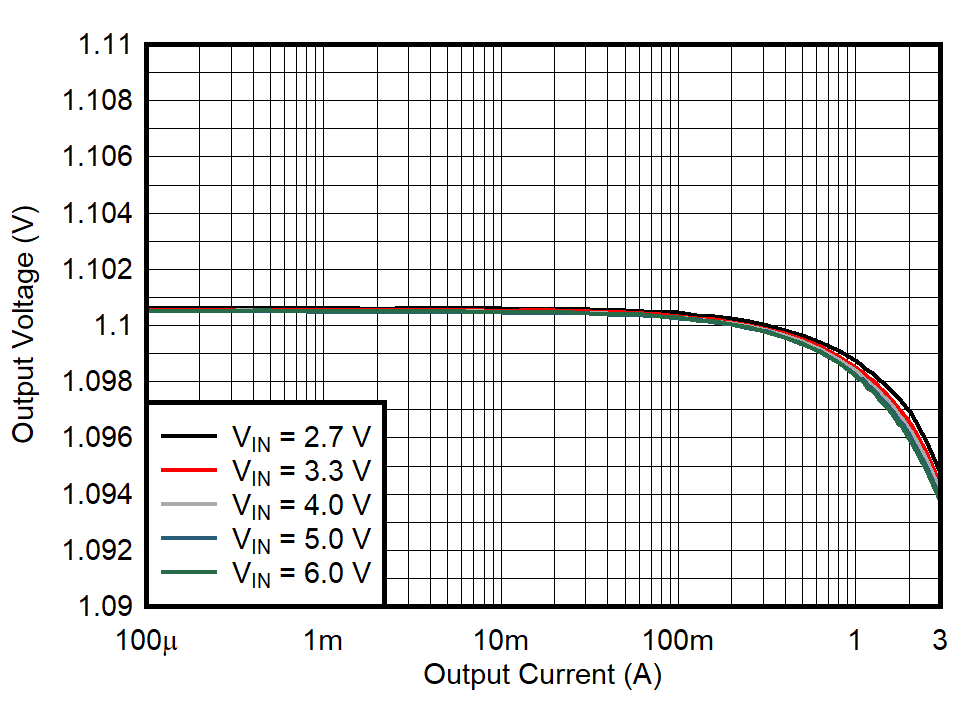

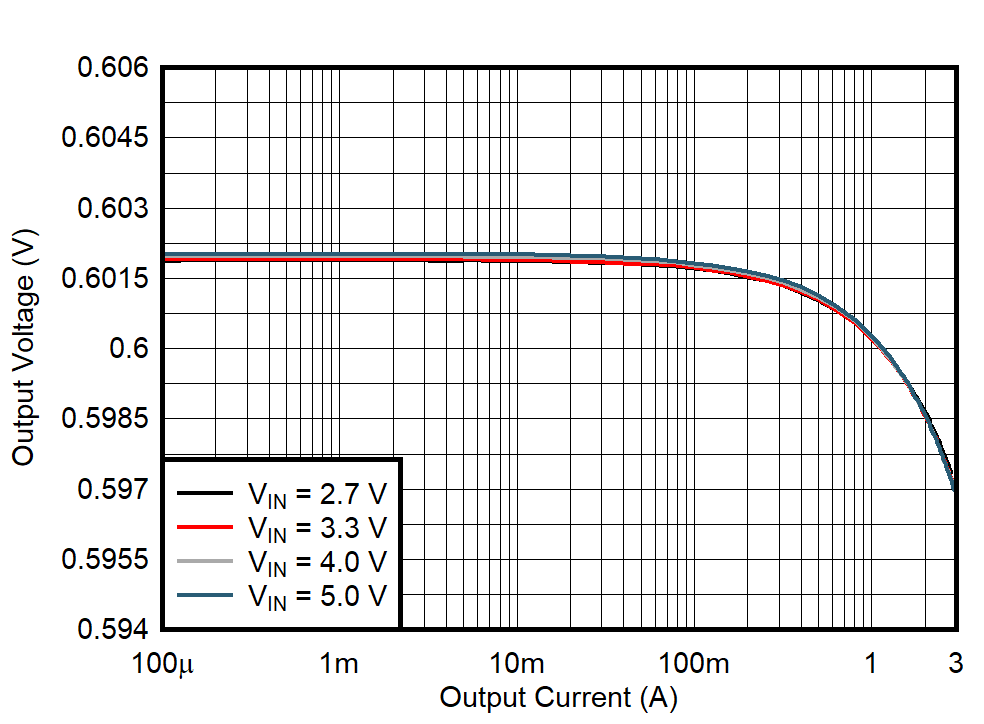

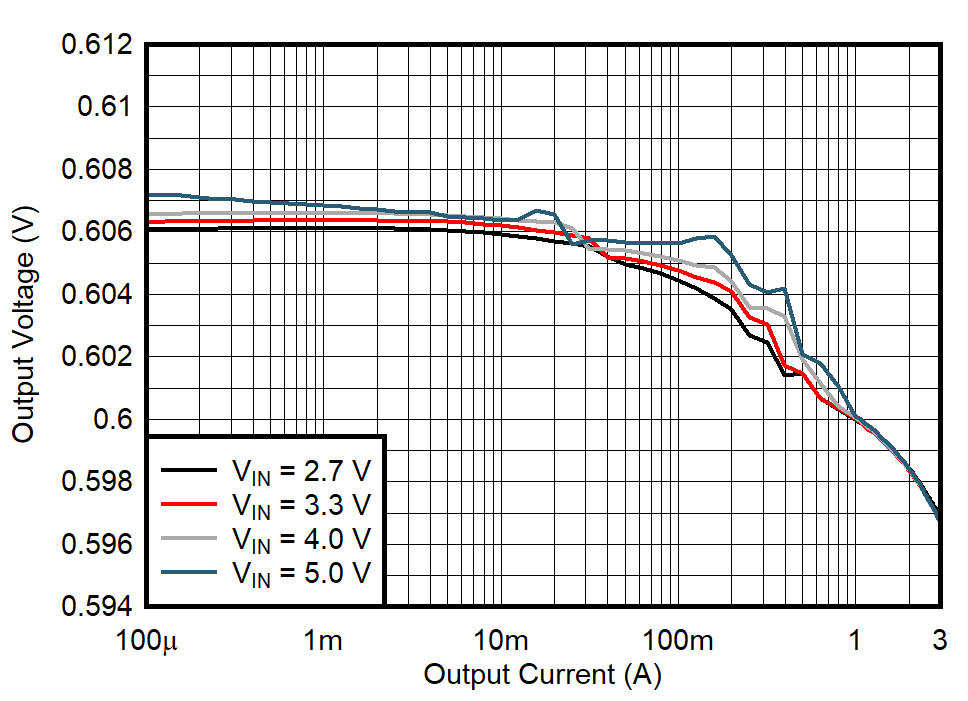

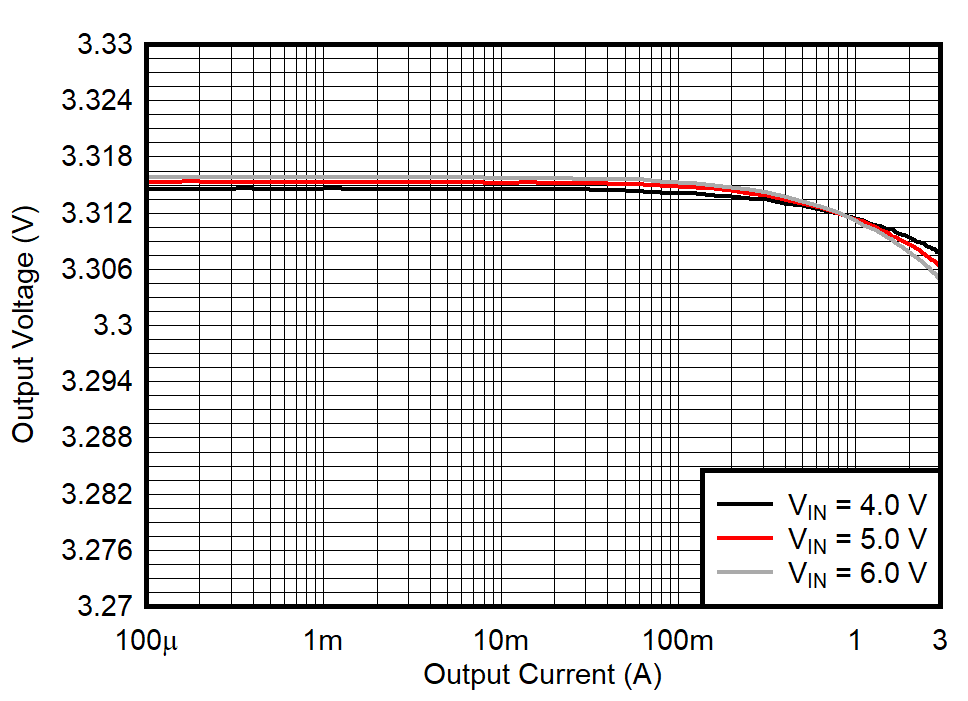

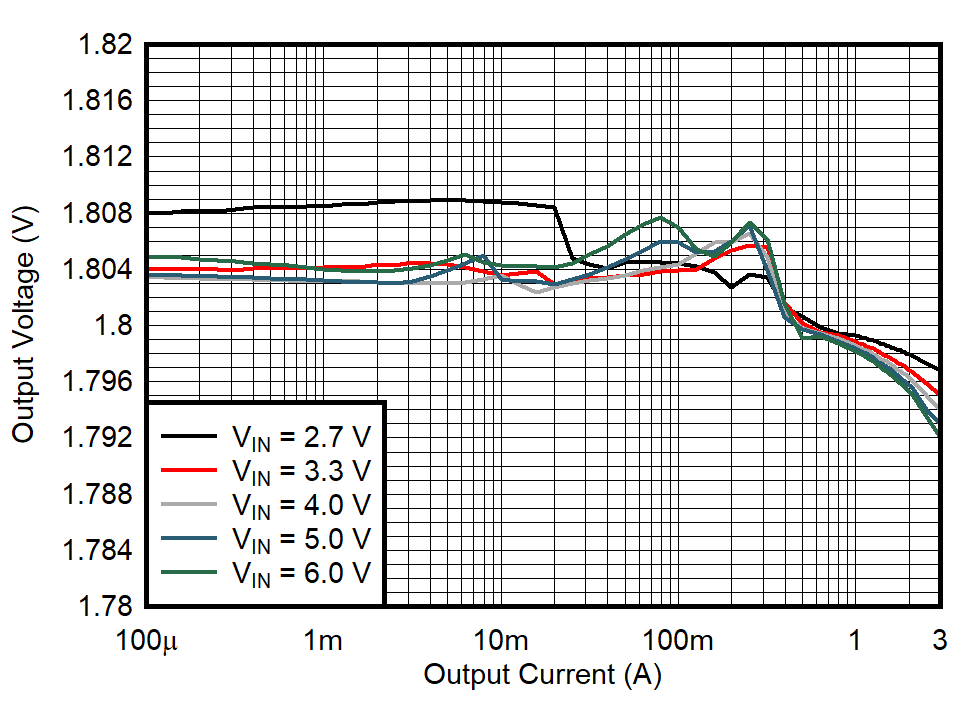

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 輸出電壓與輸出電流間的關系

V_OUT = 3.3V

PFM

T_A = 25°C

圖 9-10 輸出電壓與輸出電流間的關系

V_OUT = 1.8V

PFM

T_A = 25°C

圖 9-12 輸出電壓與輸出電流間的關系

V_OUT = 1.1V

PFM

T_A = 25°C

圖 9-14 輸出電壓與輸出電流間的關系

V_OUT = 0.6V

PFM

T_A = 25°C

圖 9-16 輸出電壓與輸出電流間的關系

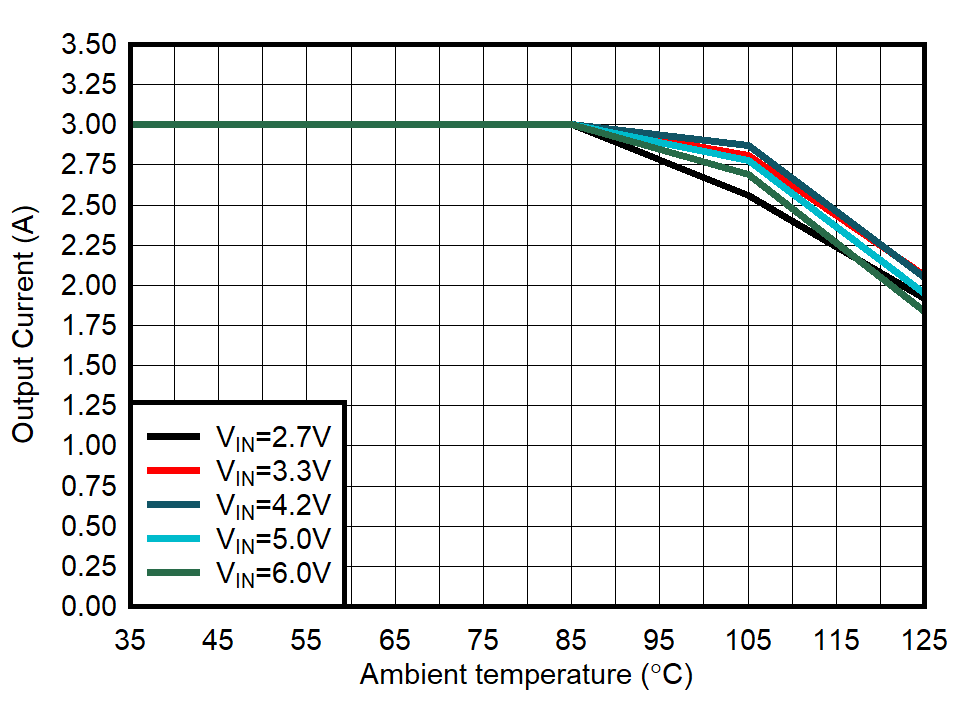

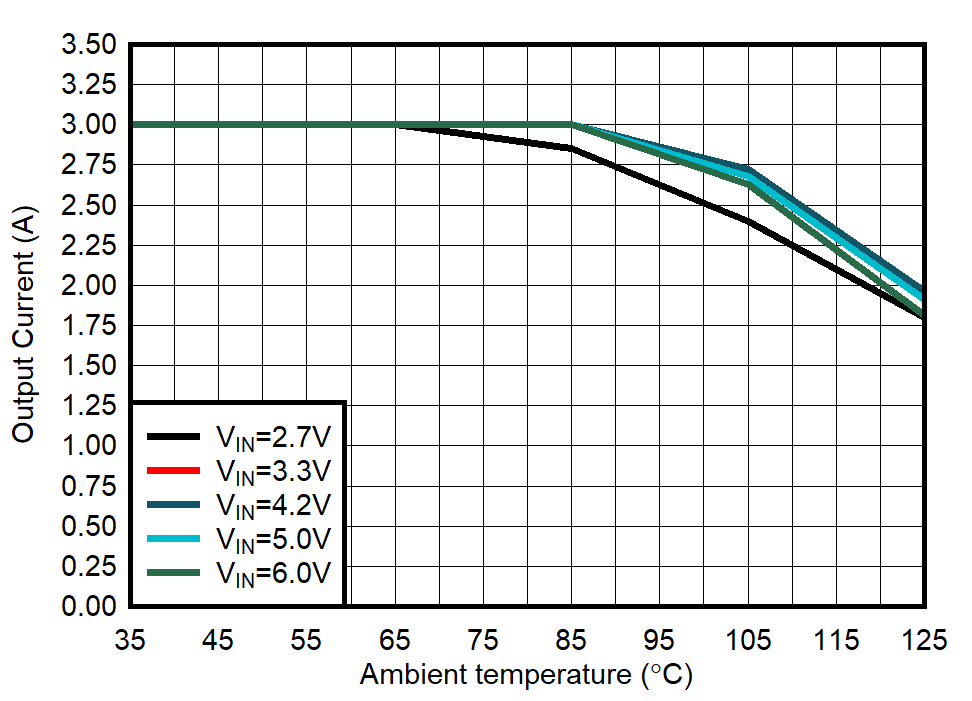

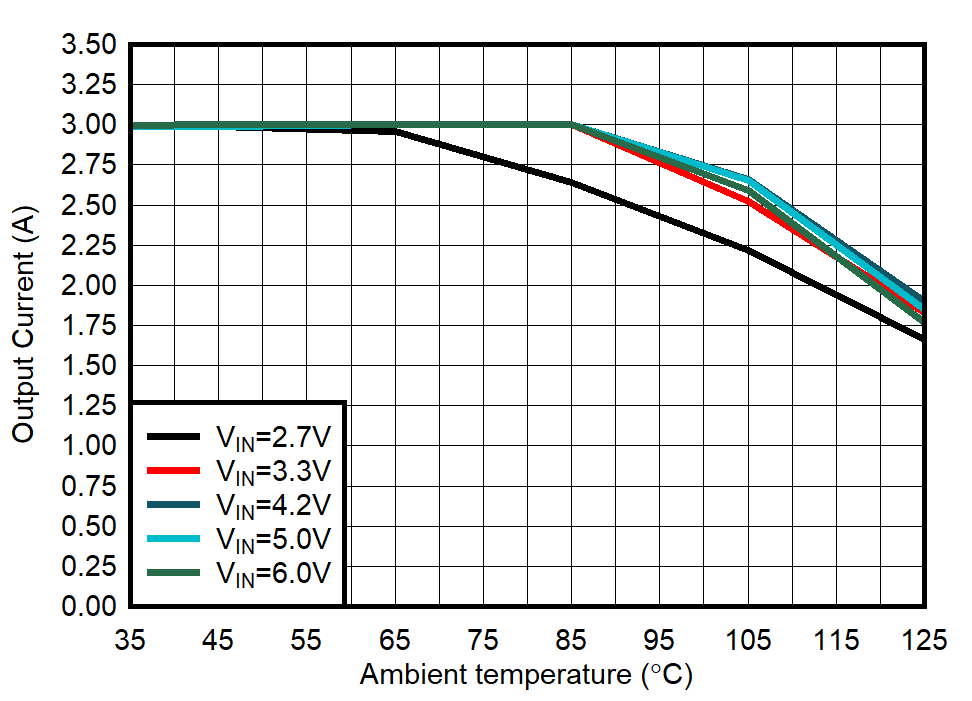

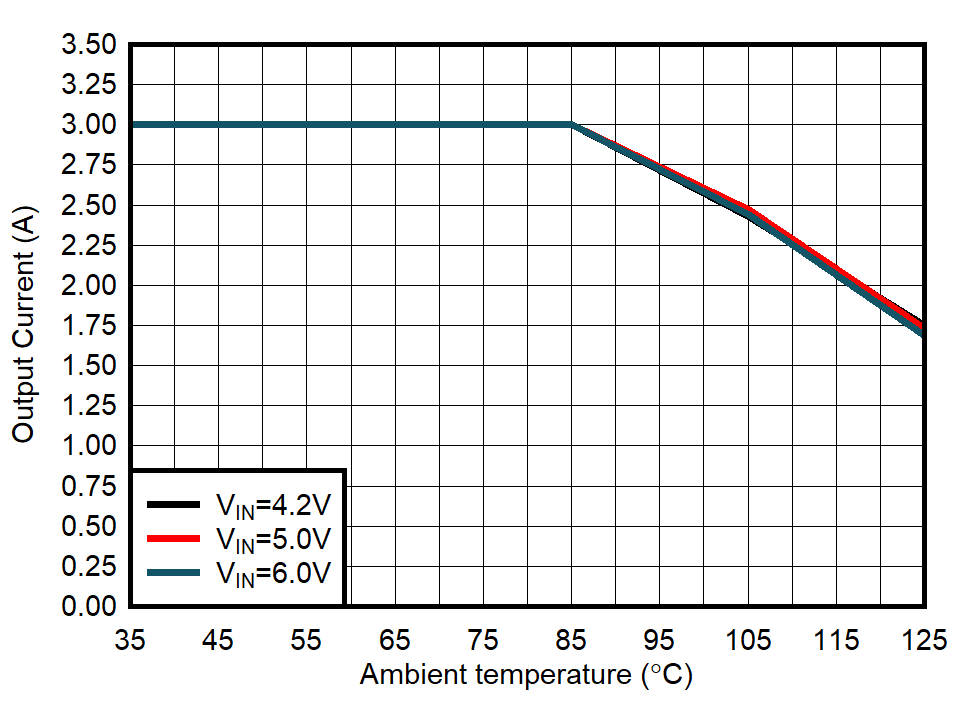

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 輸出電流與環境溫度間的關系

V_OUT = 0.6V

PWM

θ_JA = 60°C/W

圖 9-18 輸出電流與環境溫度間的關系

V_OUT = 1.8V

PWM

θ_JA = 60°C/W

圖 9-20 輸出電流與環境溫度間的關系

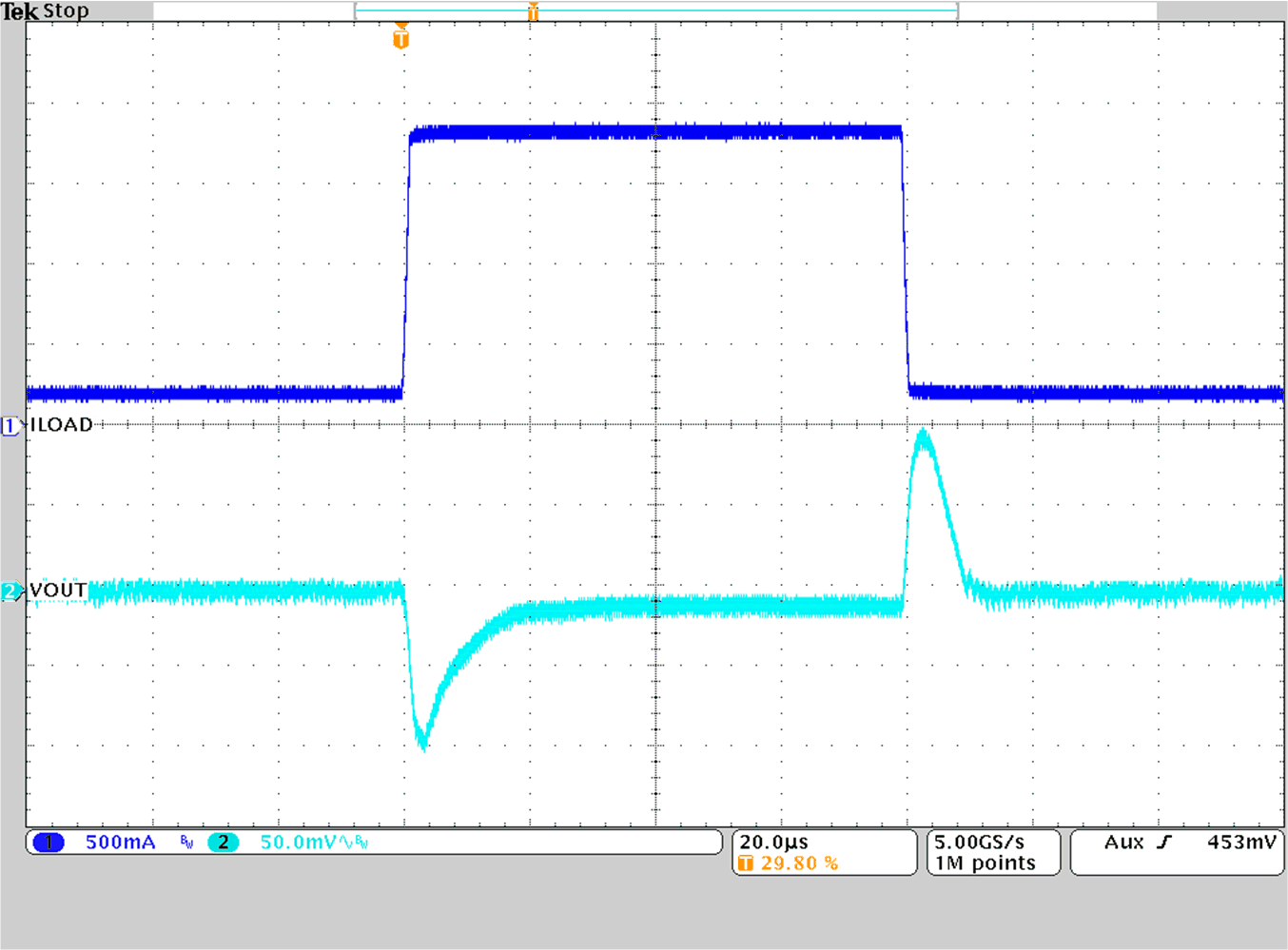

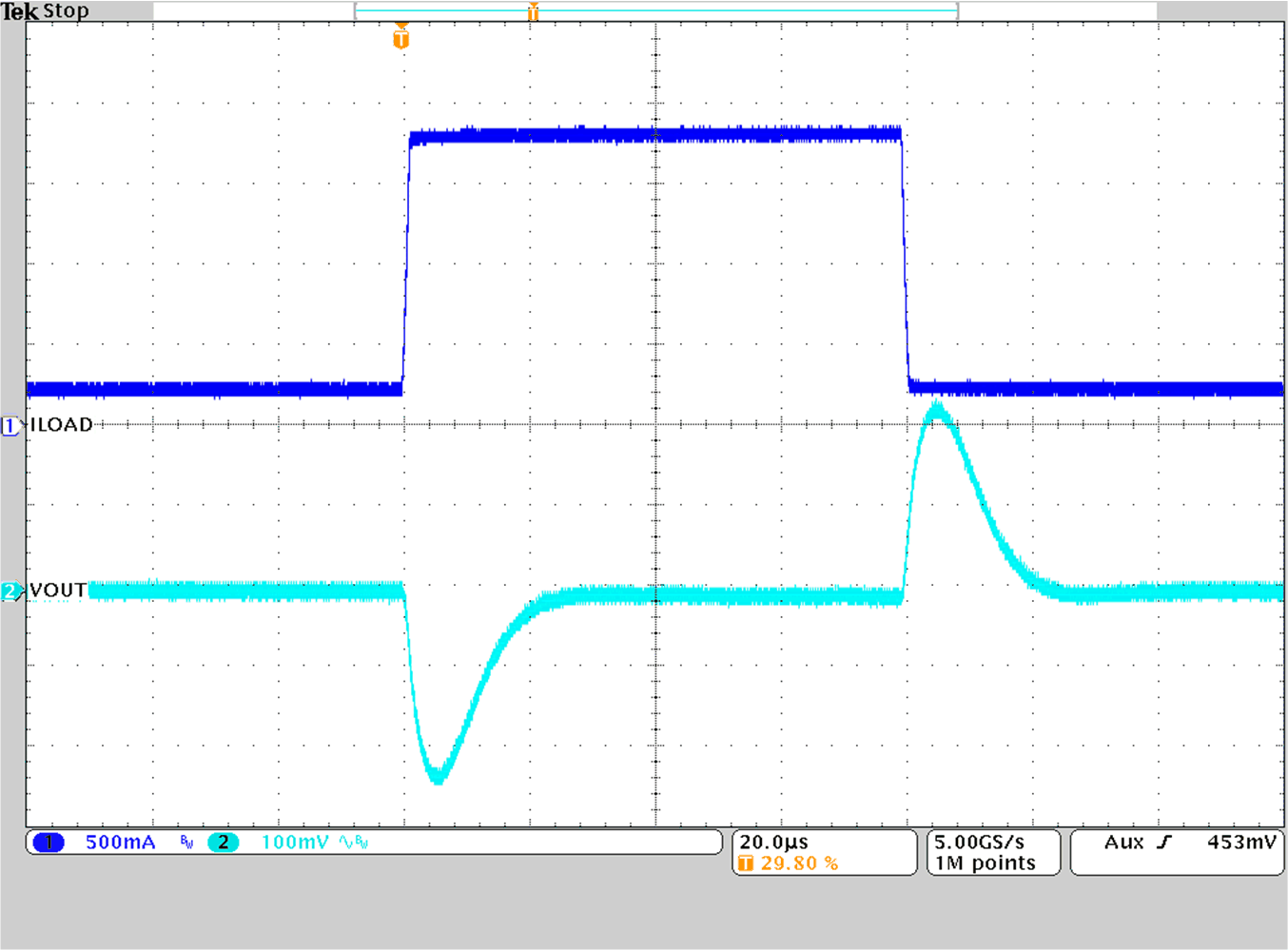

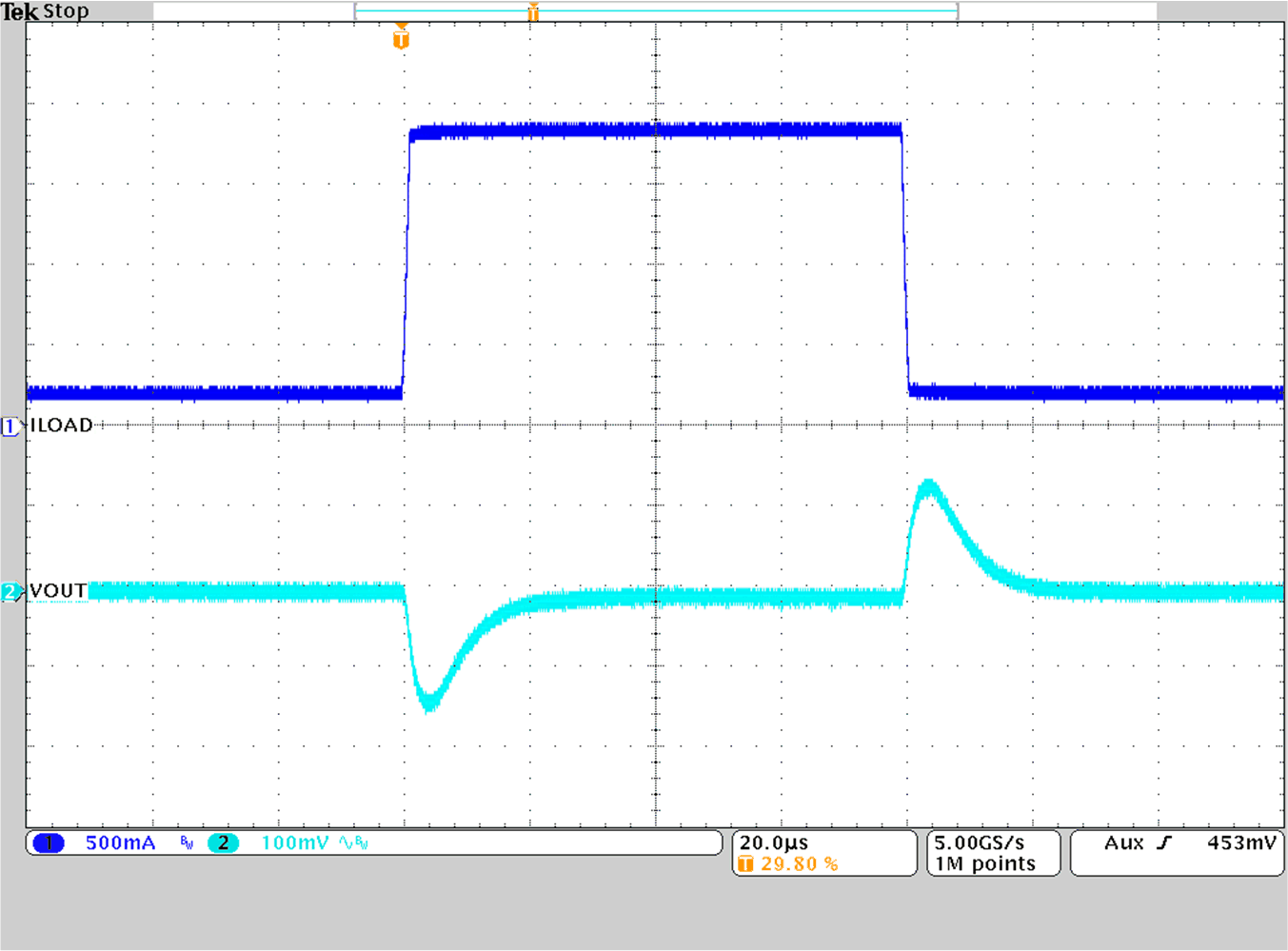

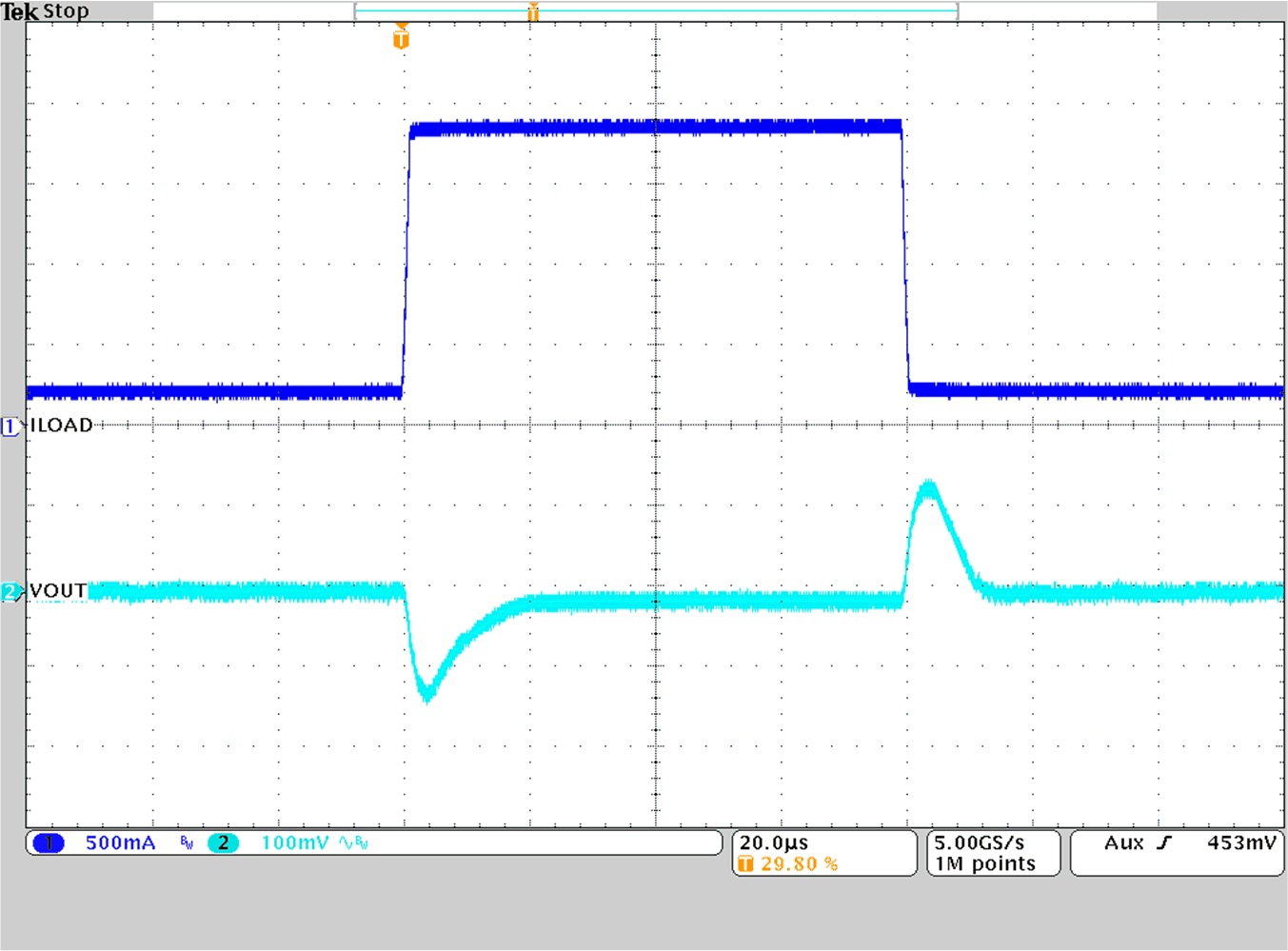

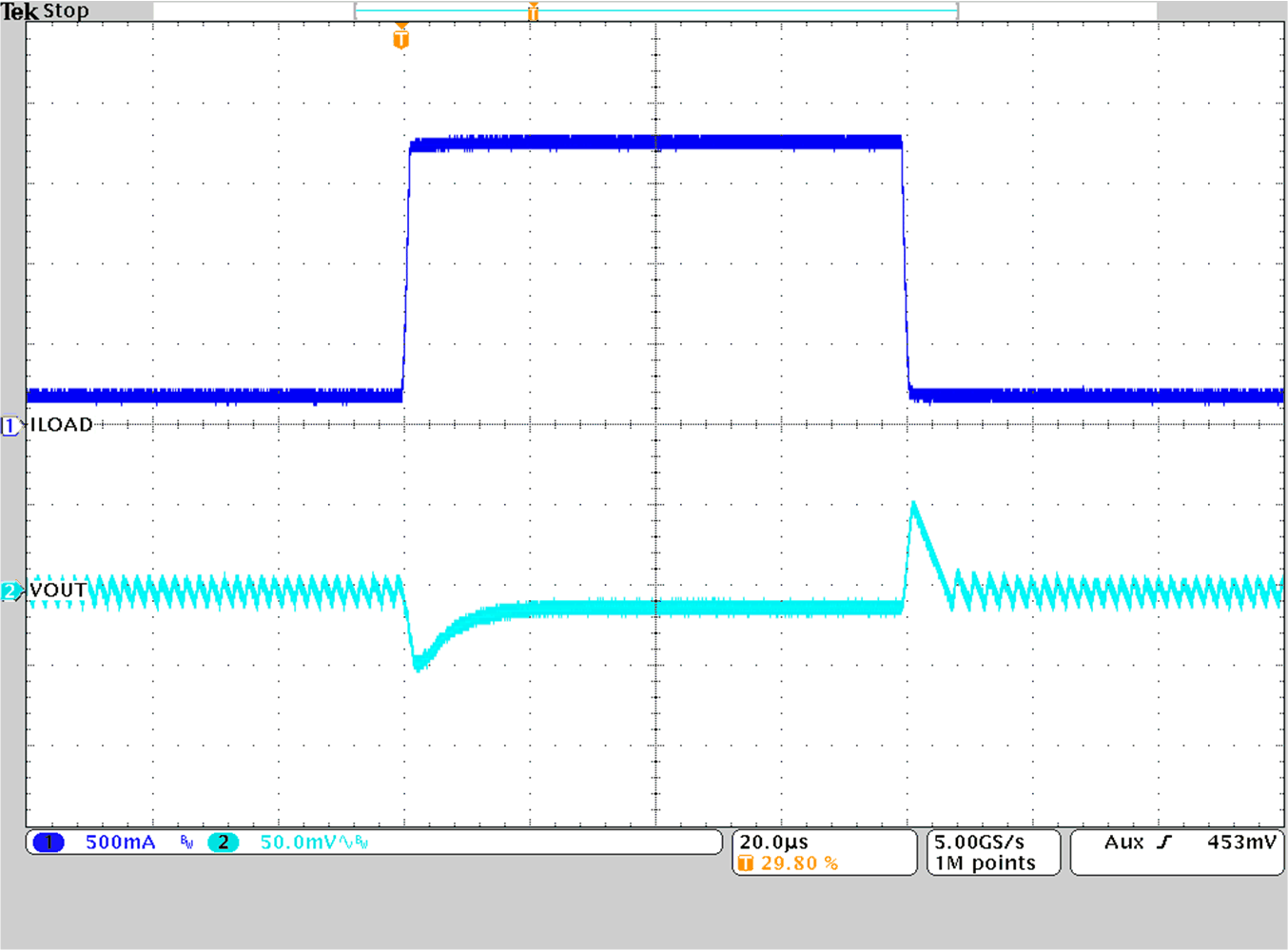

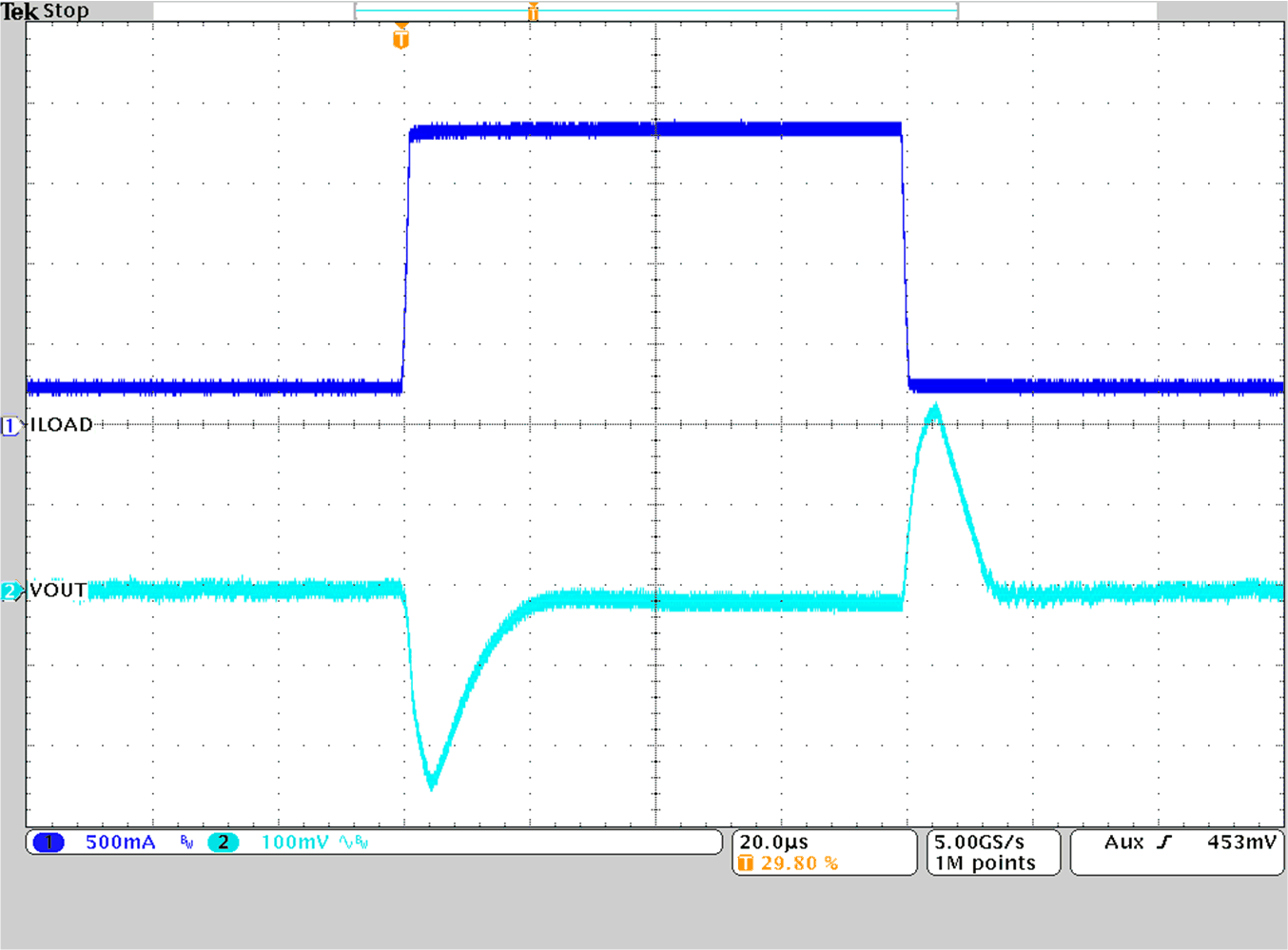

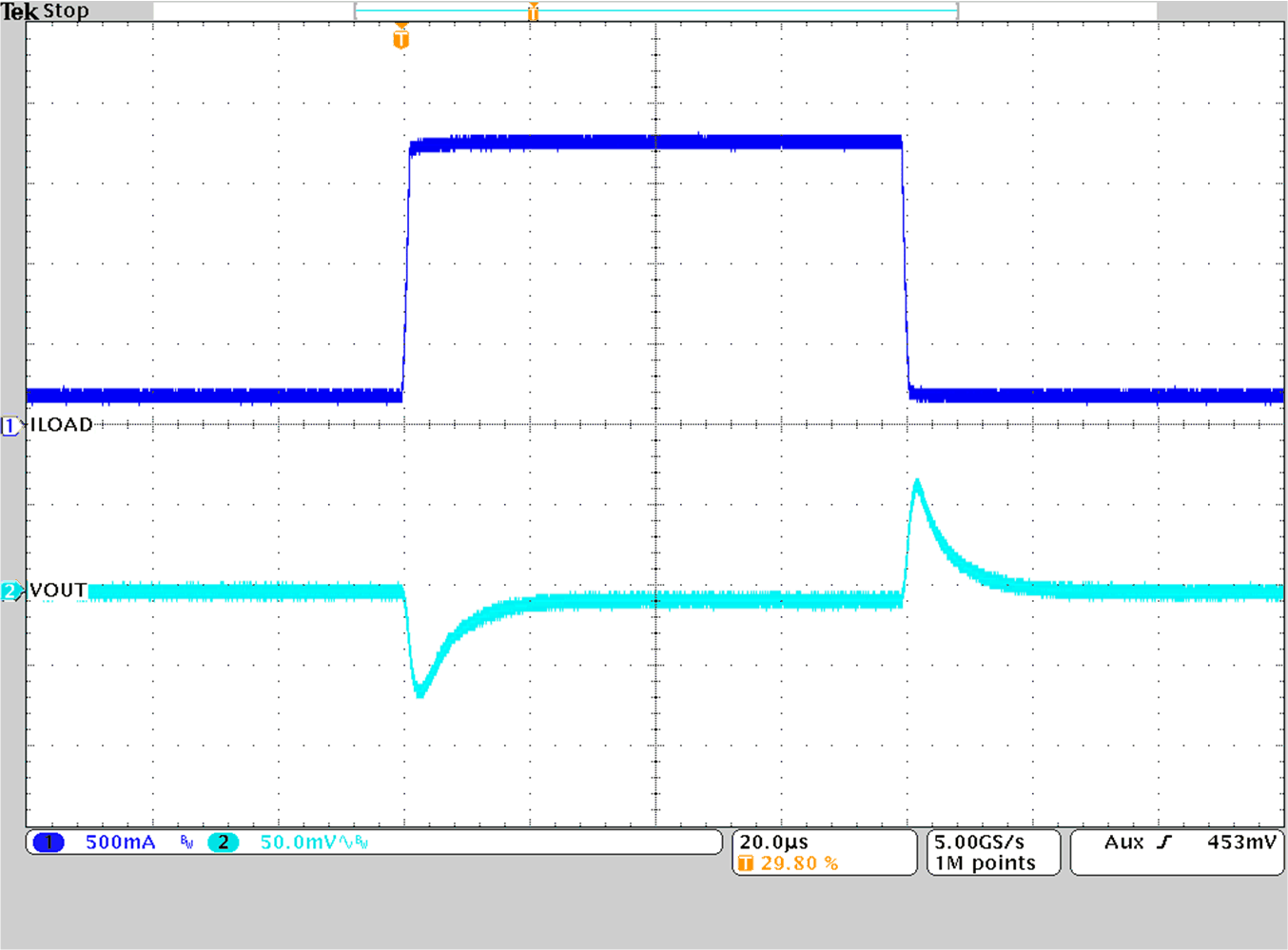

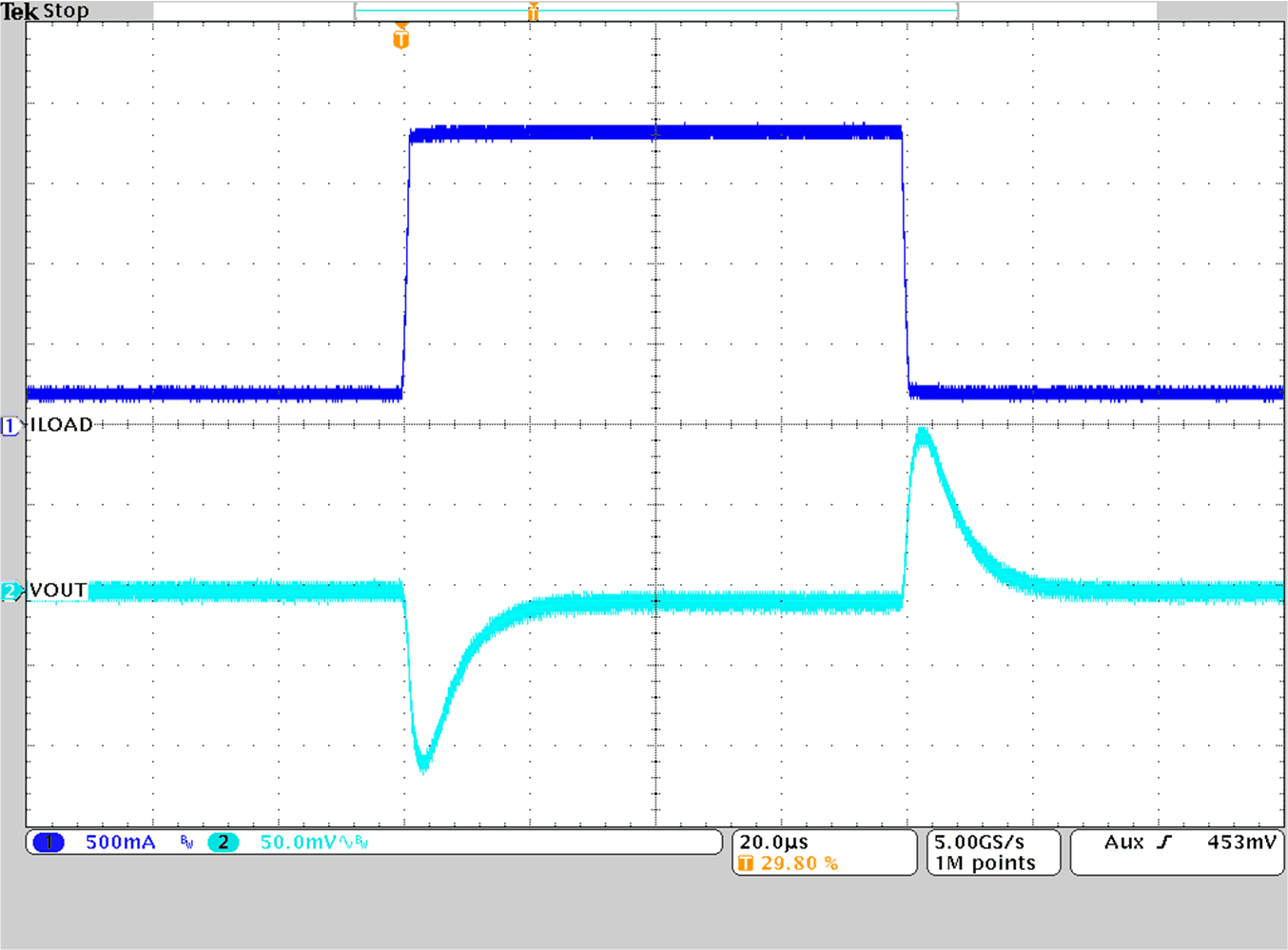

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 負載瞬態響應

V_OUT = 3.3V	PFM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-22 負載瞬態響應

V_OUT = 1.8V	PFM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-24 負載瞬態響應

V_OUT = 1.2V	PFM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-26 負載瞬態響應

V_OUT = 1.0V	PFM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-28 負載瞬態響應

V_OUT = 0.6V	PFM	T_A = 25°C
V_IN = 3.3V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-30 負載瞬態響應

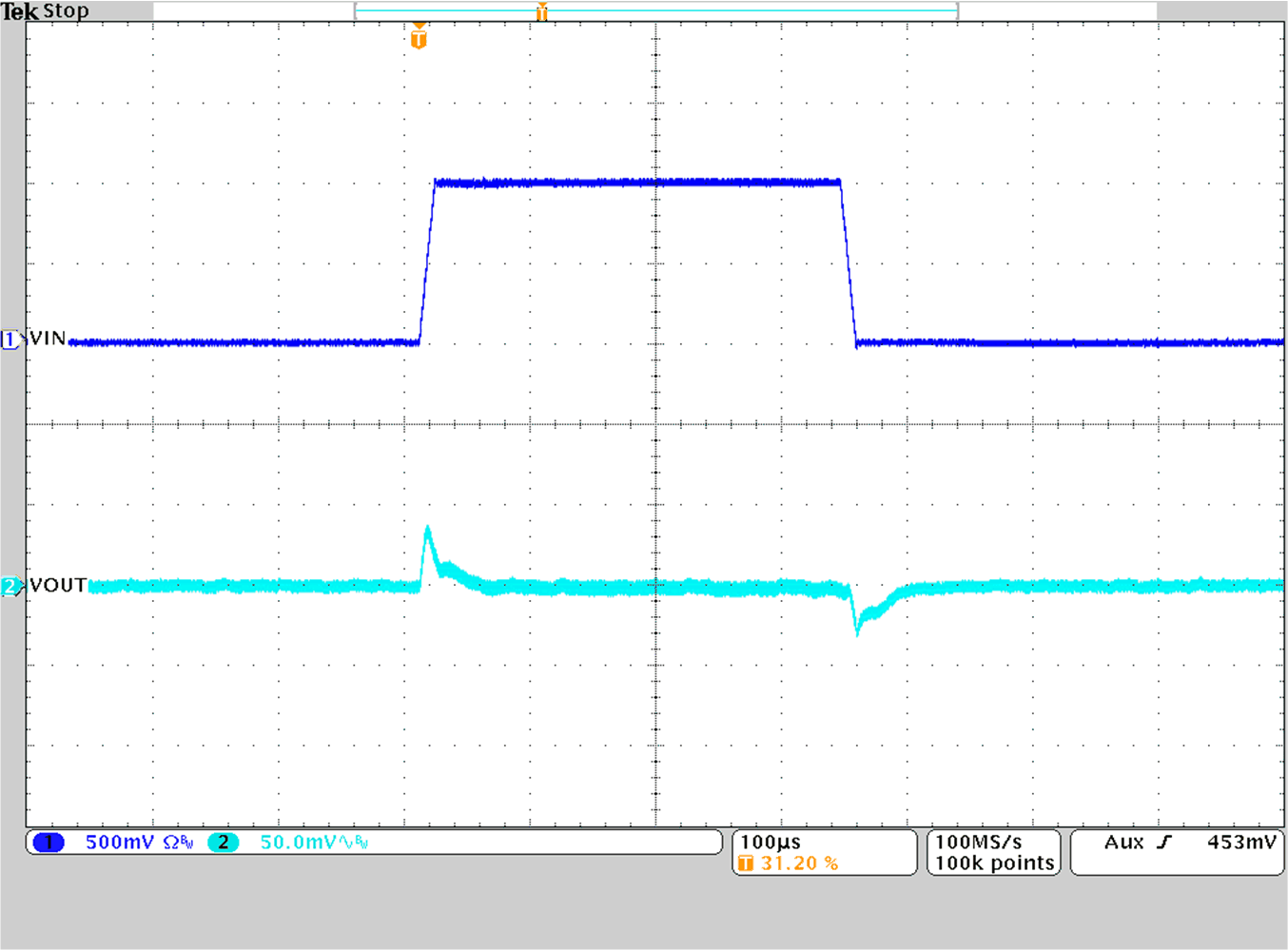

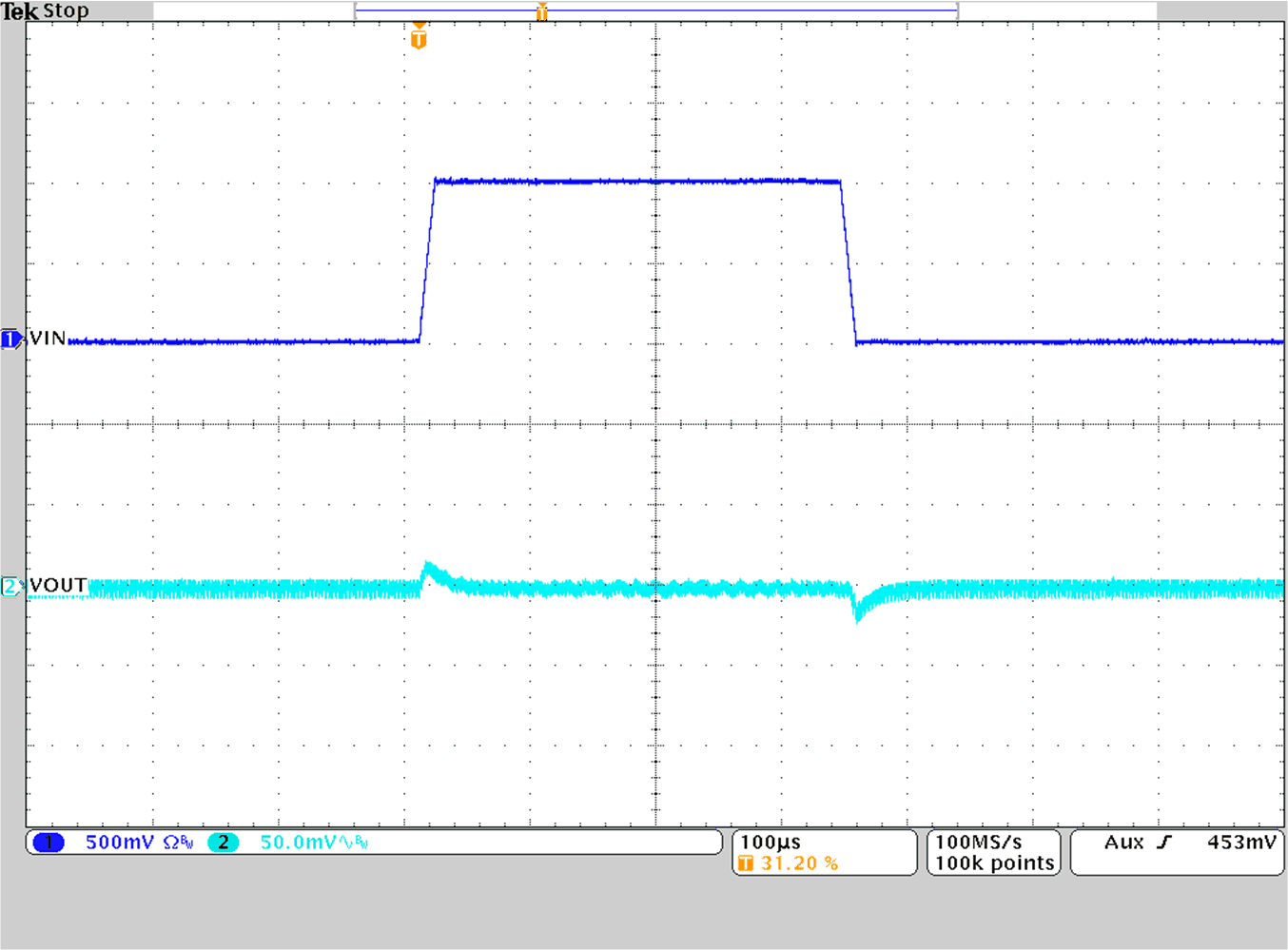

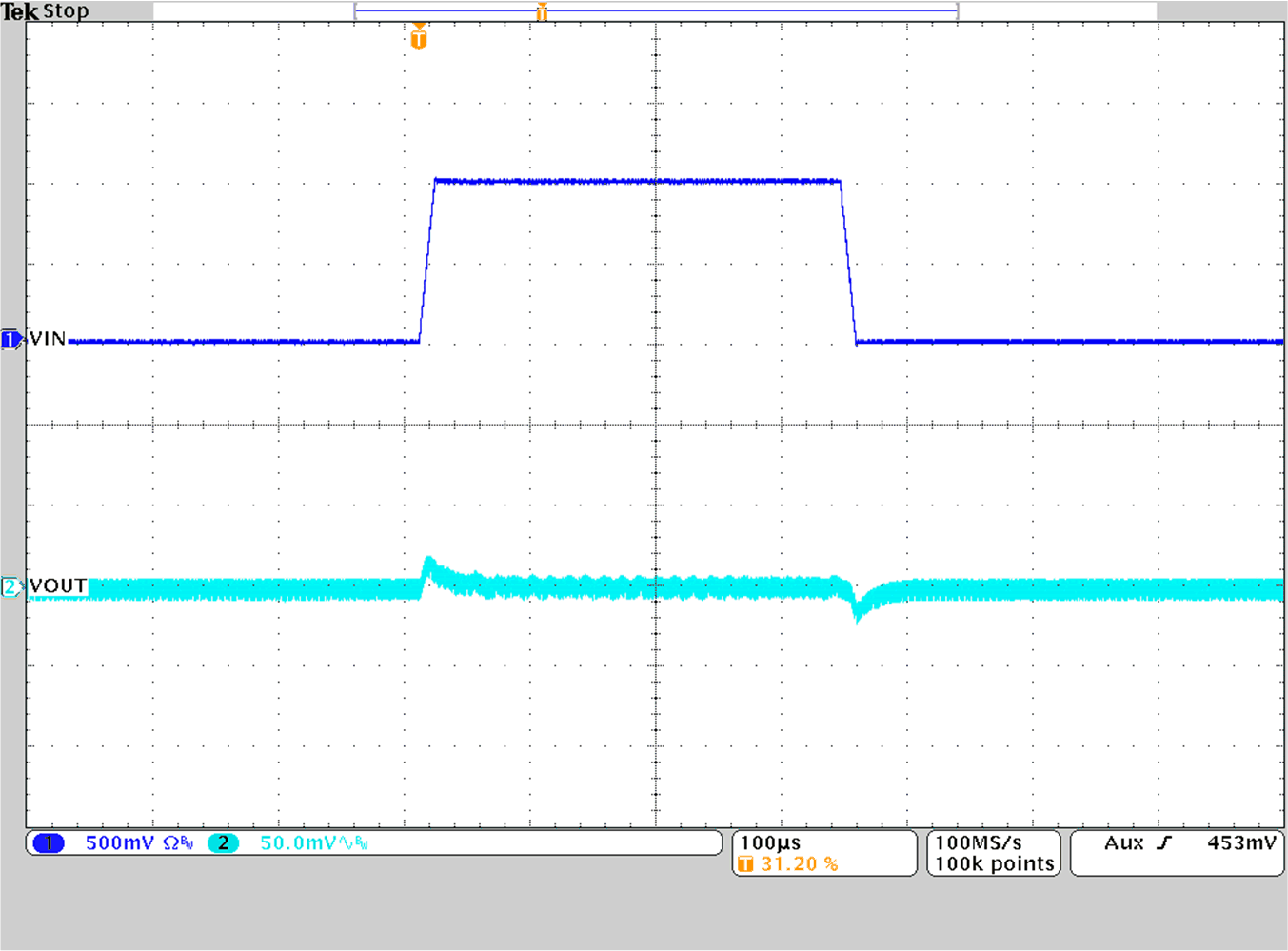

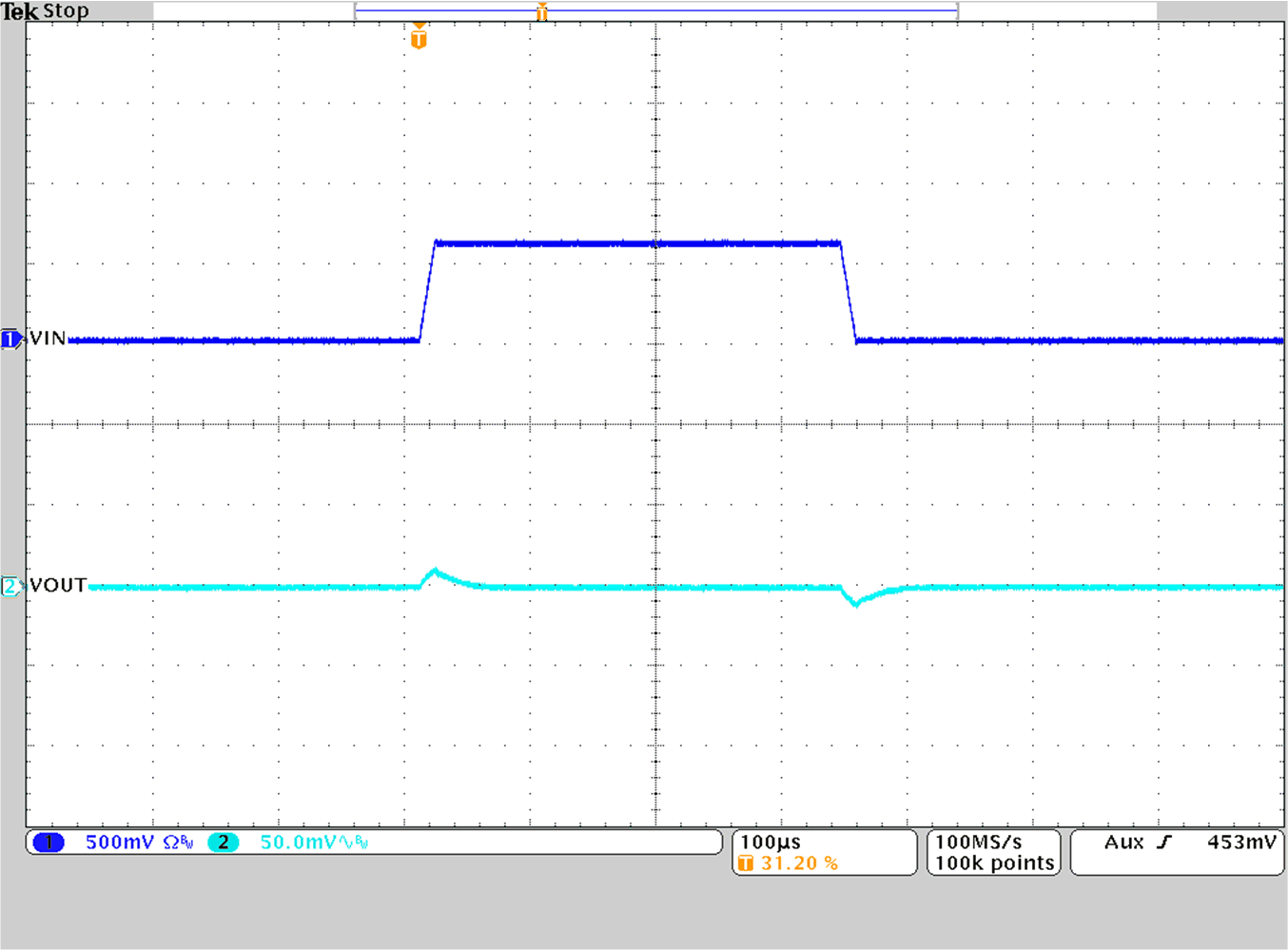

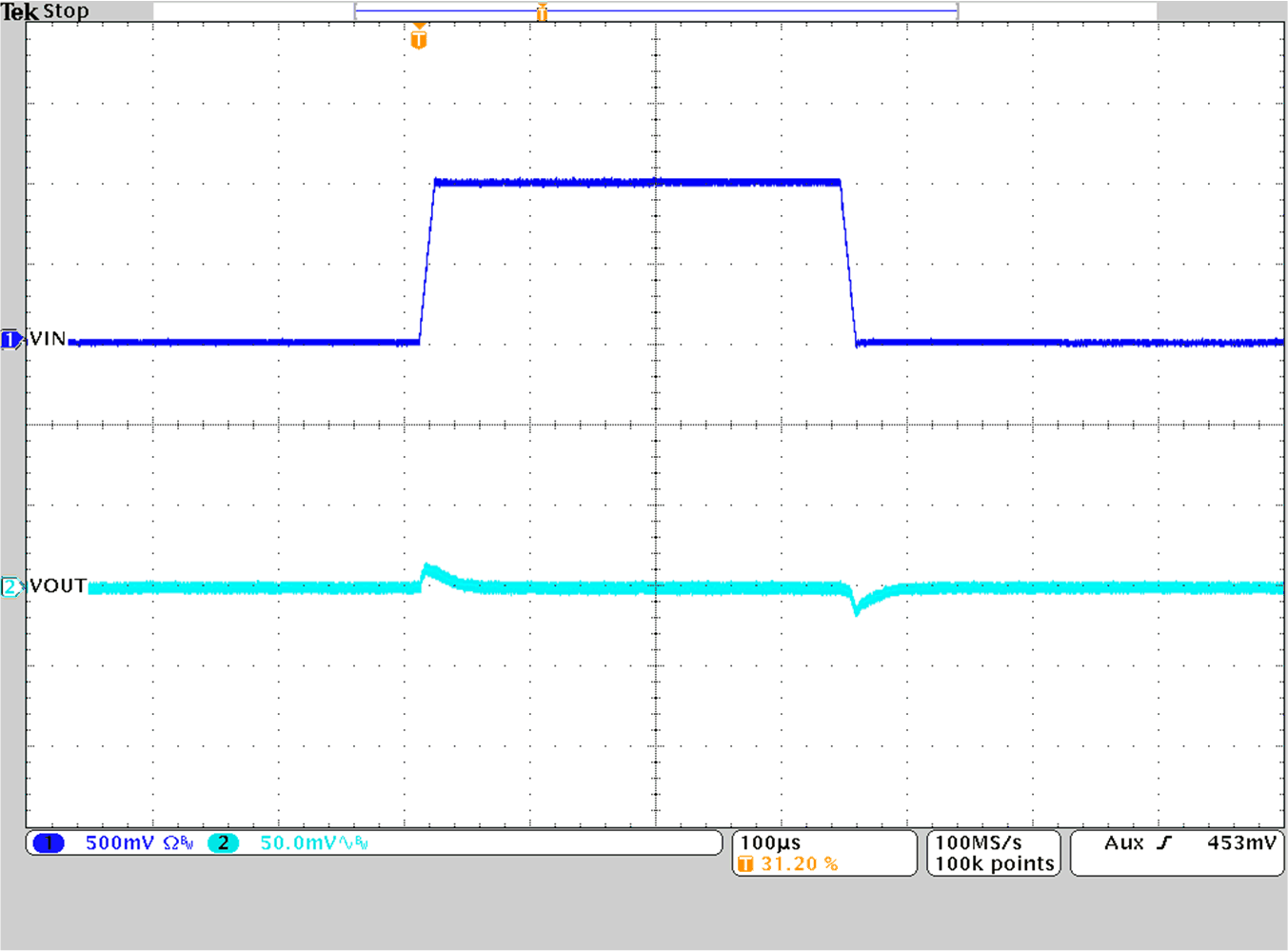

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 線路瞬態響應

V_OUT = 3.3V	PFM	T_A = 25°C
I_OUT = 0.2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-32 線路瞬態響應

V_OUT = 1.8V	PFM	T_A = 25°C
I_OUT = 0.2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-34 線路瞬態響應

V_OUT = 1.2V	PFM	T_A = 25°C
I_OUT = 0.2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-36 線路瞬態響應

V_OUT = 1.0V	PFM	T_A = 25°C
I_OUT = 0.2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-38 線路瞬態響應

V_OUT = 0.6V	PFM	T_A = 25°C
I_OUT = 0.2A	V_IN = 3.0V 至 3.6V 至 3.0V

圖 9-40 線路瞬態響應

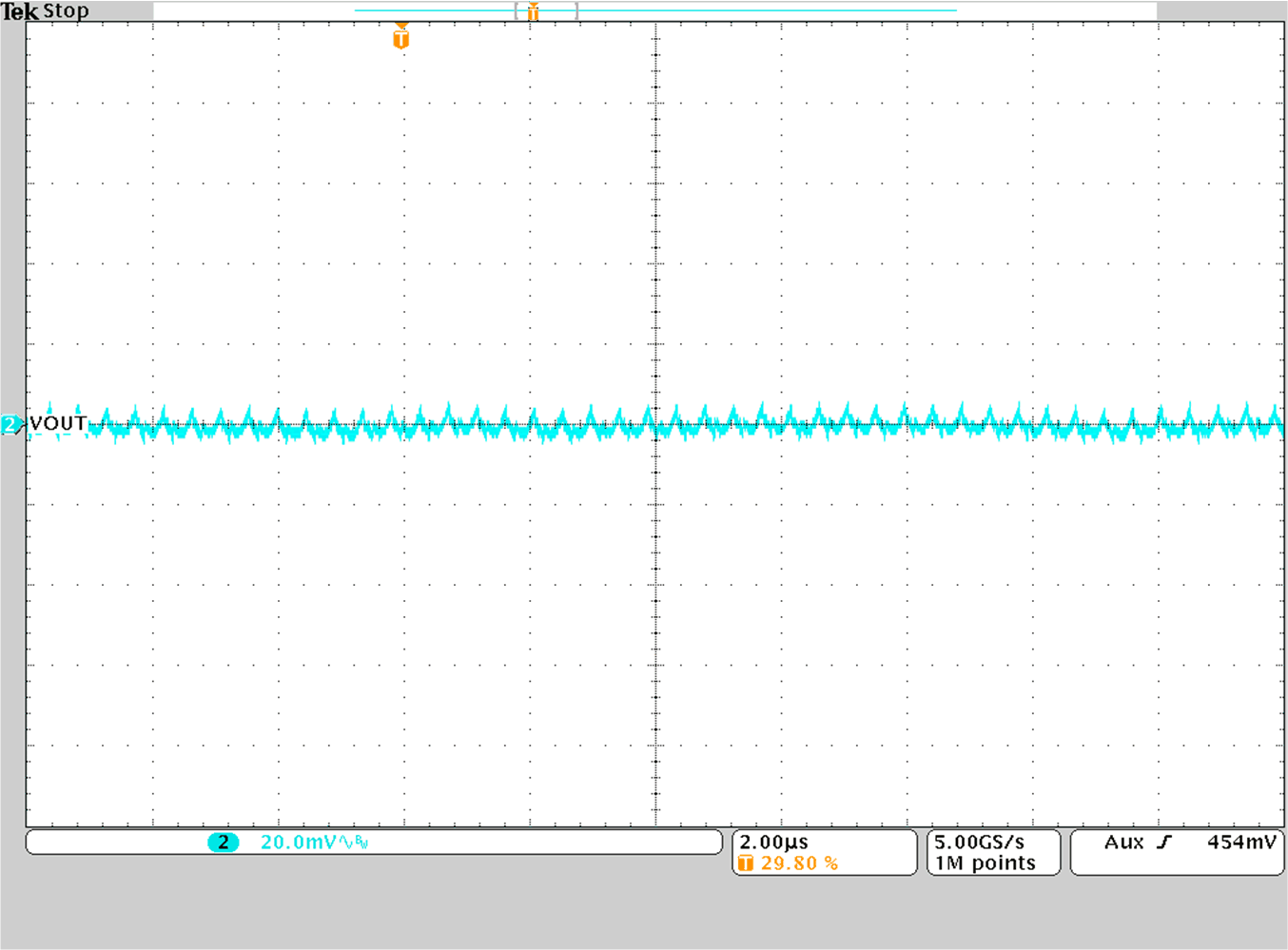

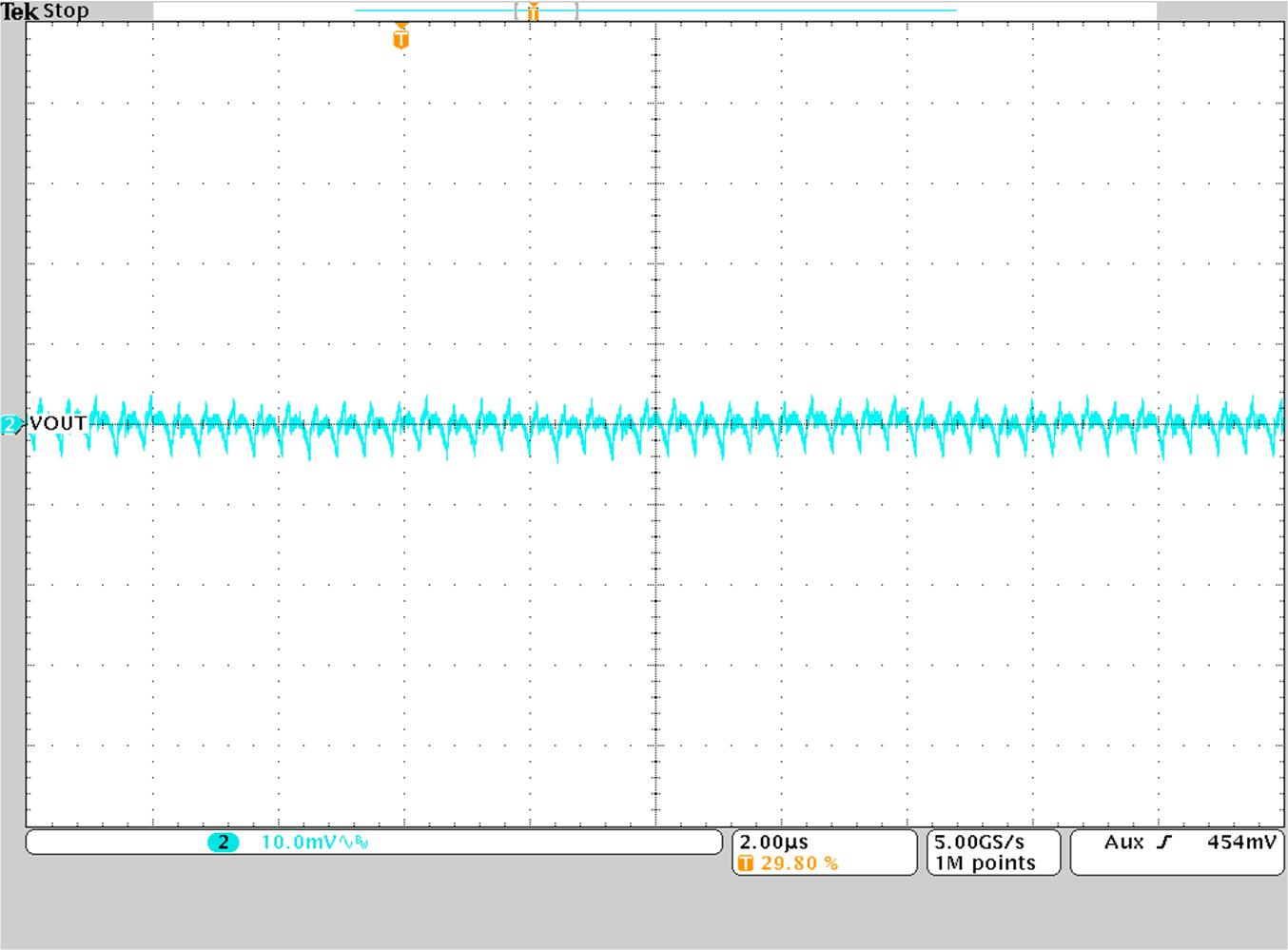

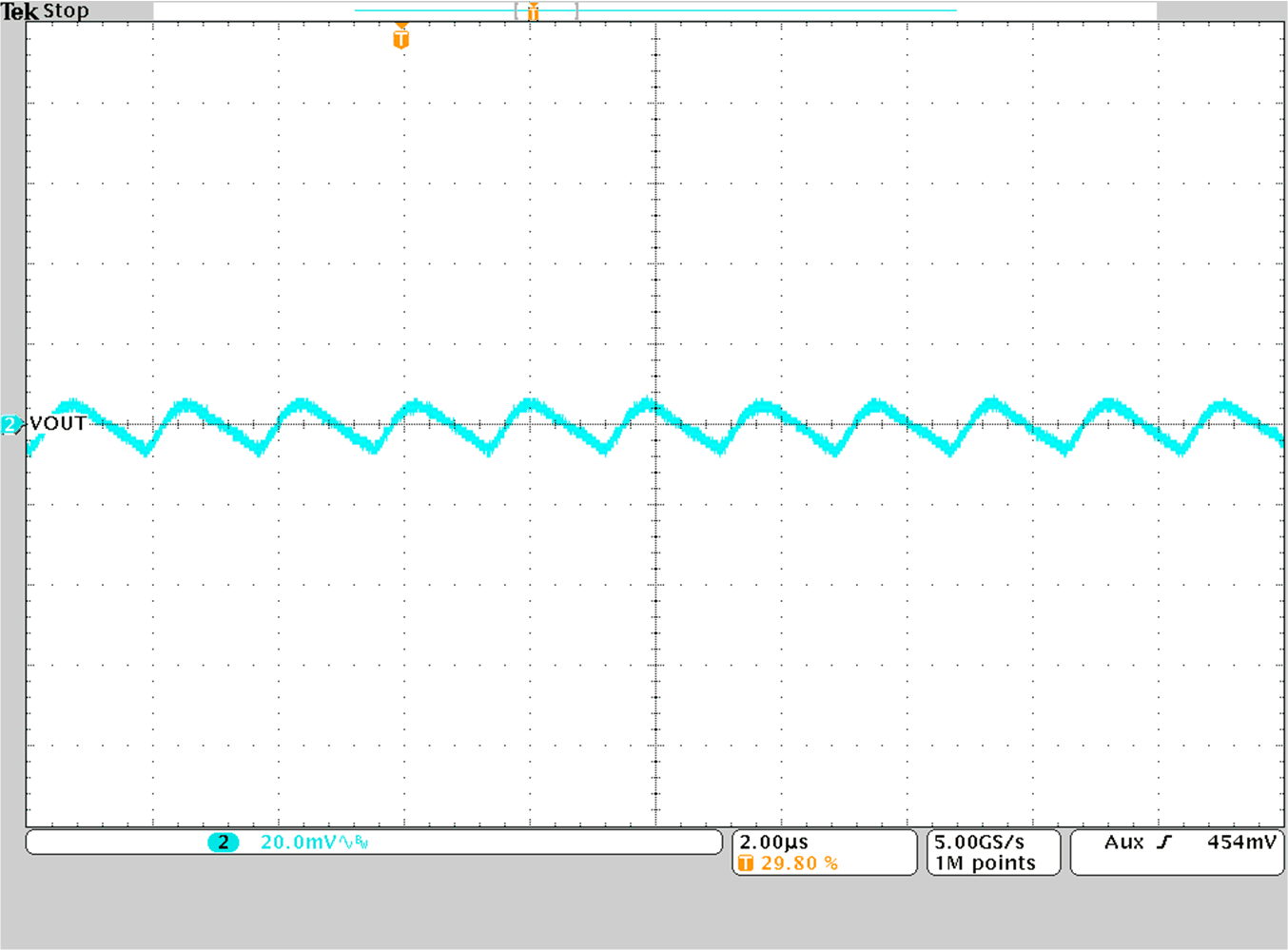

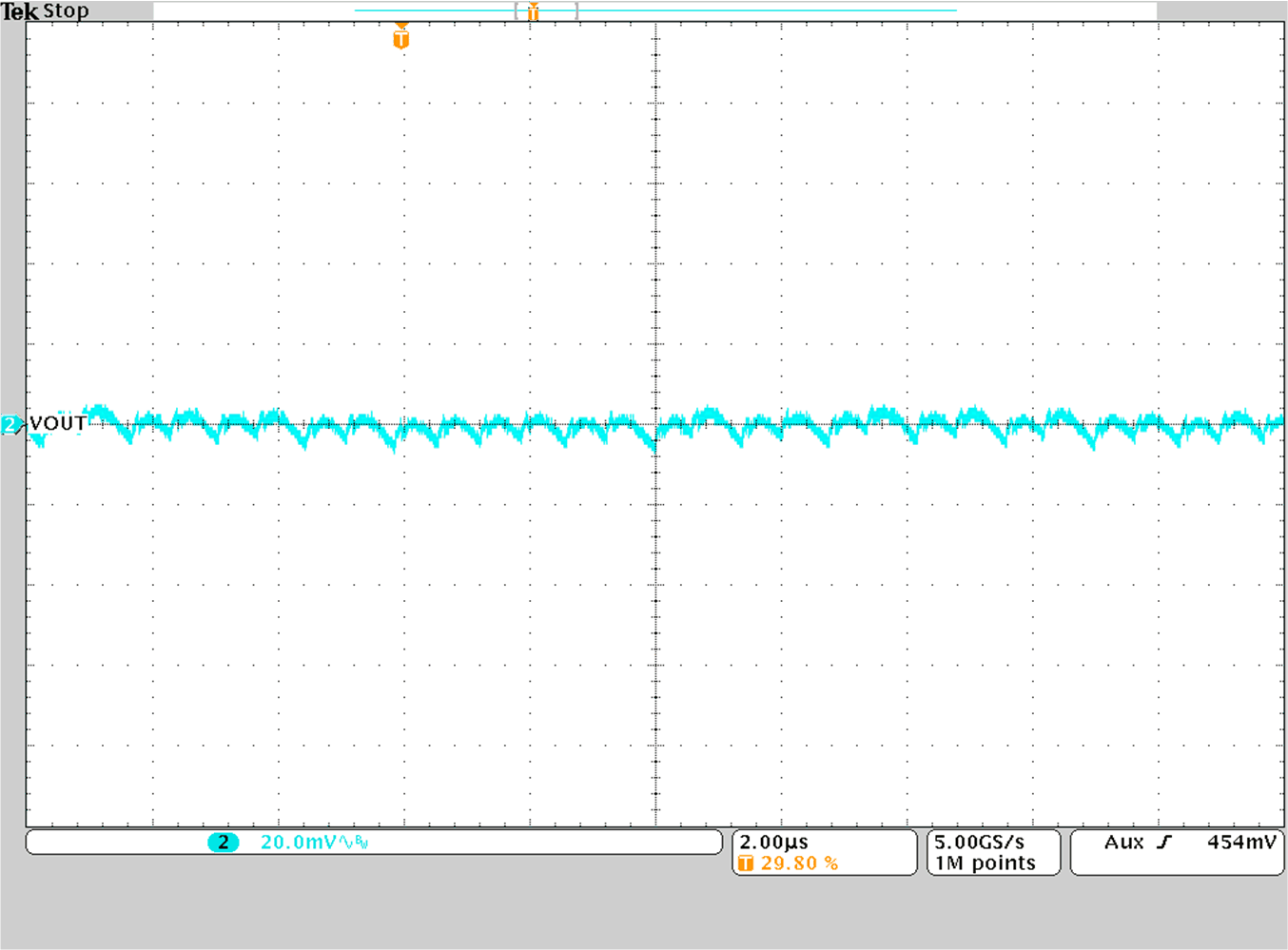

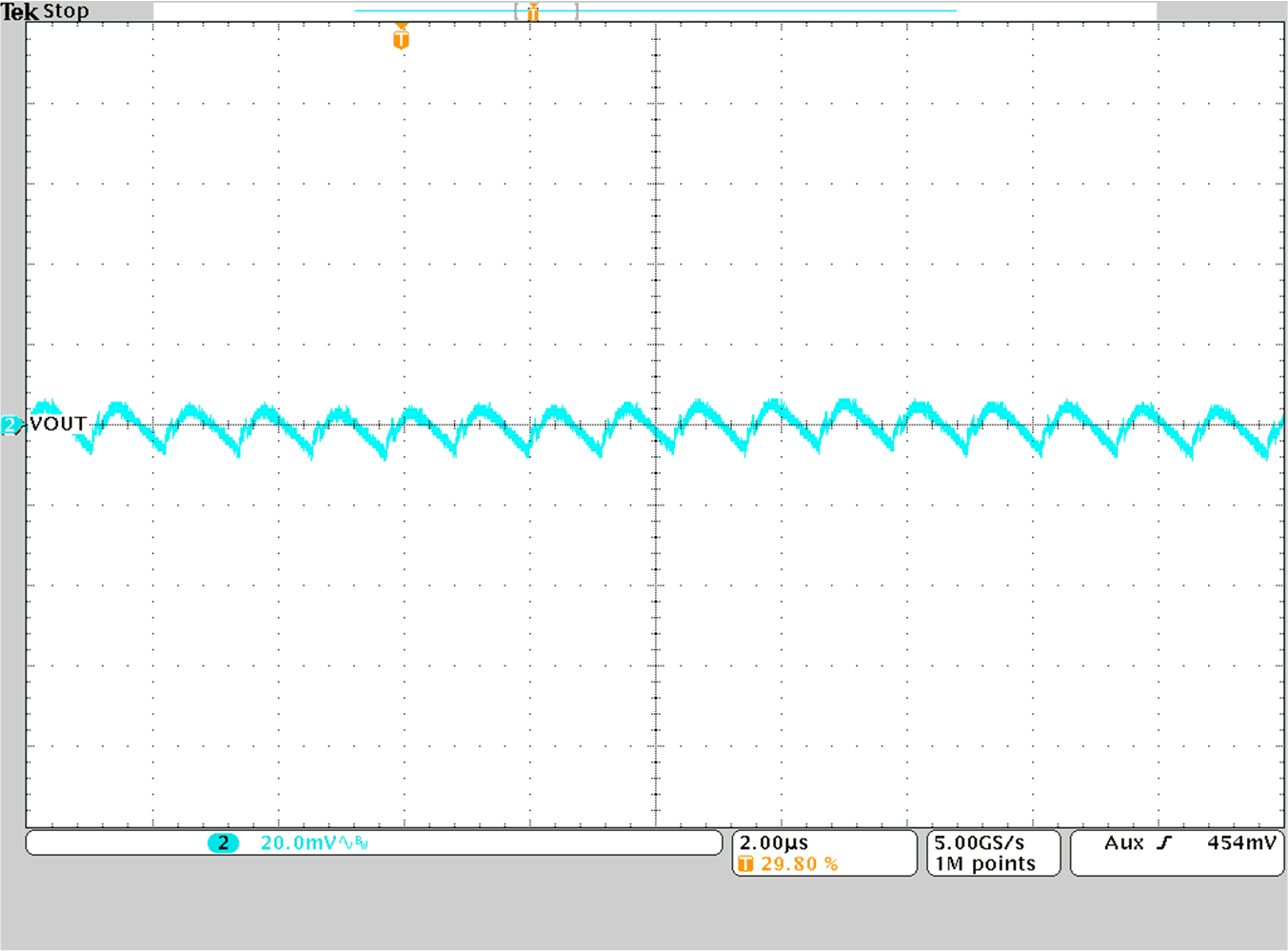

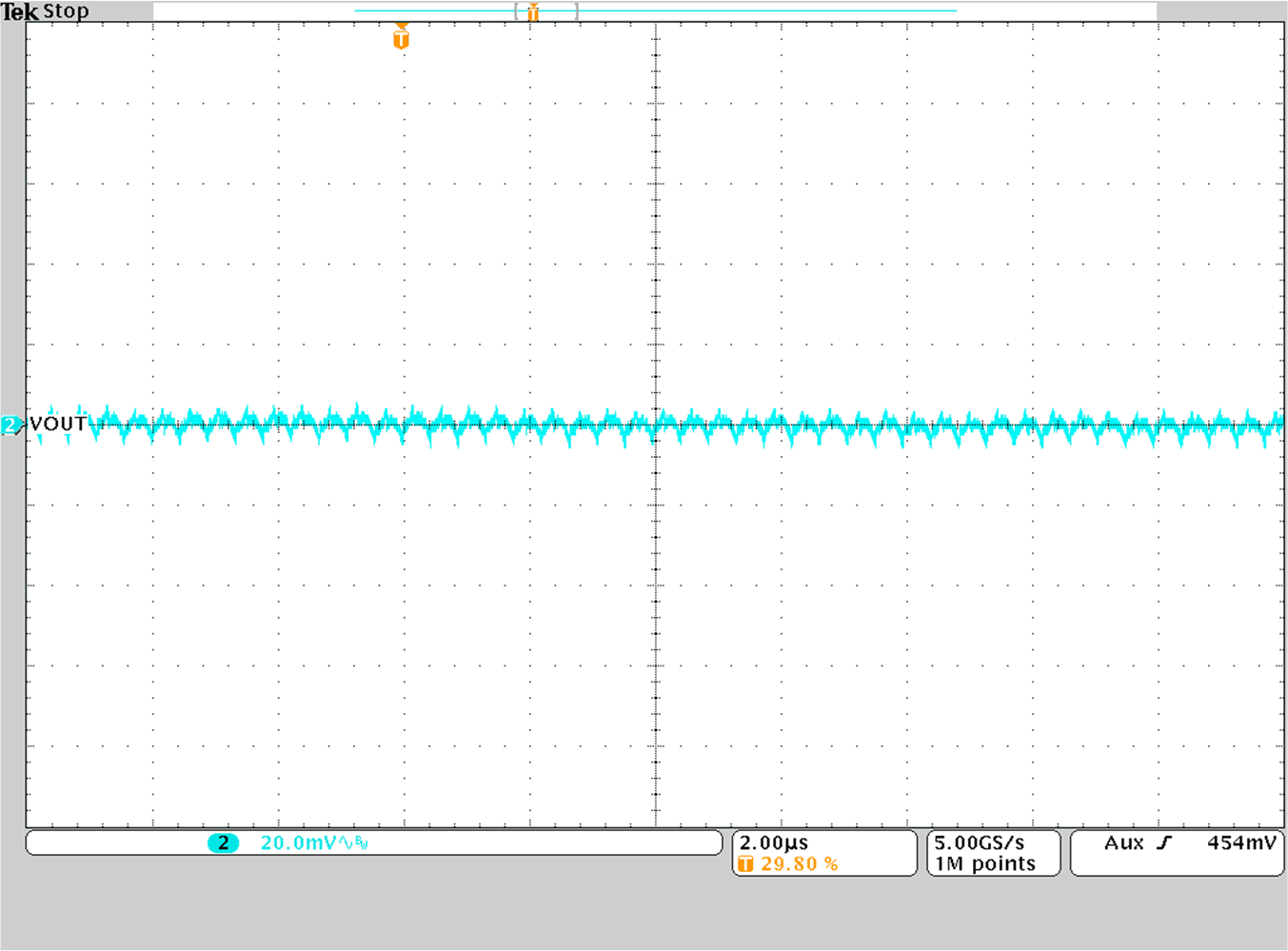

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 輸出電壓紋波

V_OUT = 3.3V	PFM	T_A = 25°C
V_IN = 5V		I_OUT = 0.2A

圖 9-42 輸出電壓紋波

V_OUT = 1.8V	PFM	T_A = 25°C
V_IN = 5V		I_OUT = 0.2A

圖 9-44 輸出電壓紋波

V_OUT = 1.2V	PFM	T_A = 25°C
V_IN = 5V		I_OUT = 0.2A

圖 9-46 輸出電壓紋波

V_OUT = 1.0V	PFM	T_A = 25°C
V_IN = 5V		I_OUT = 0.2A

圖 9-48 輸出電壓紋波

V_OUT = 0.6V	PFM	T_A = 25°C
V_IN = 3.3V		I_OUT = 0.2A

圖 9-50 輸出電壓紋波

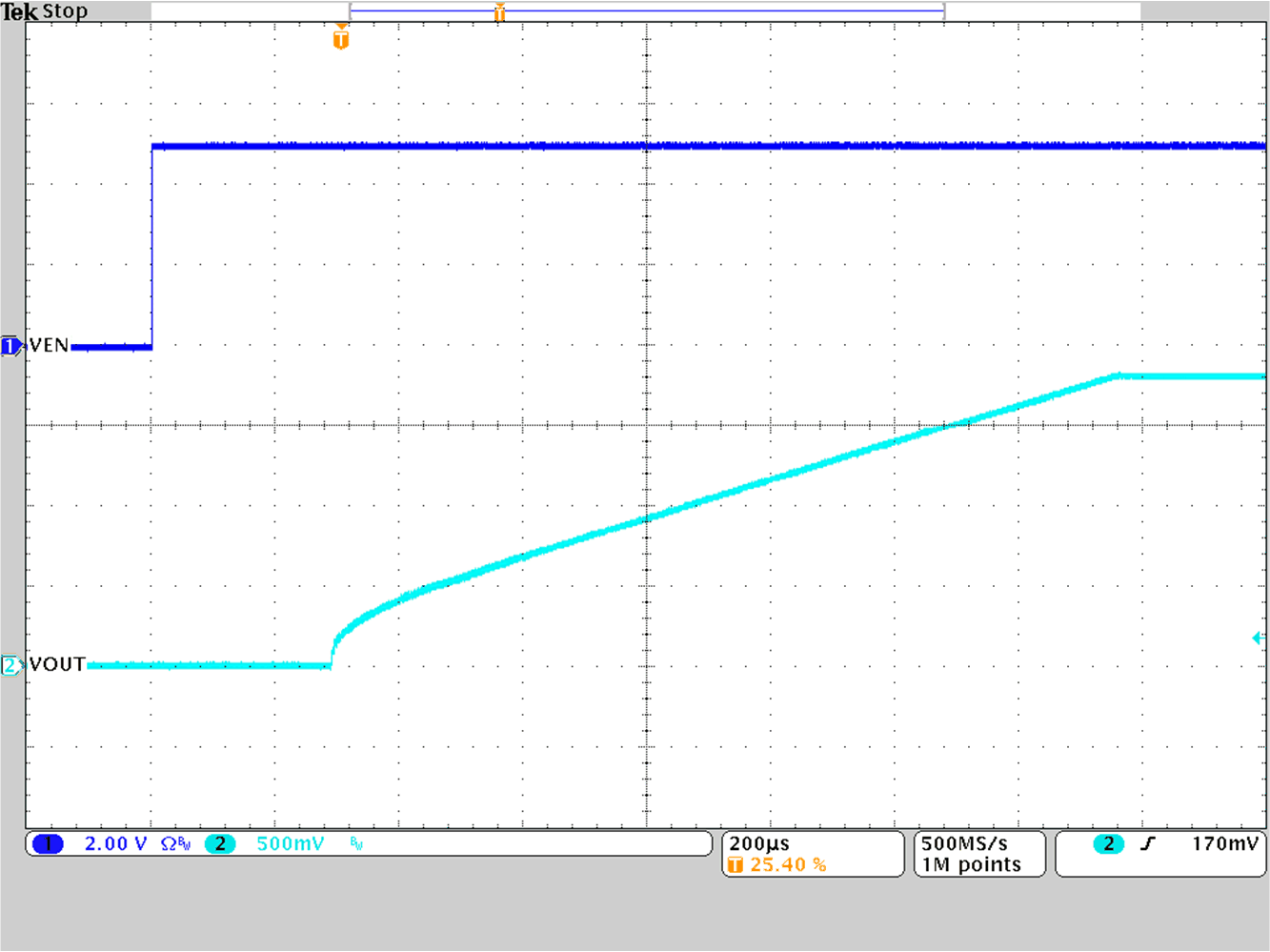

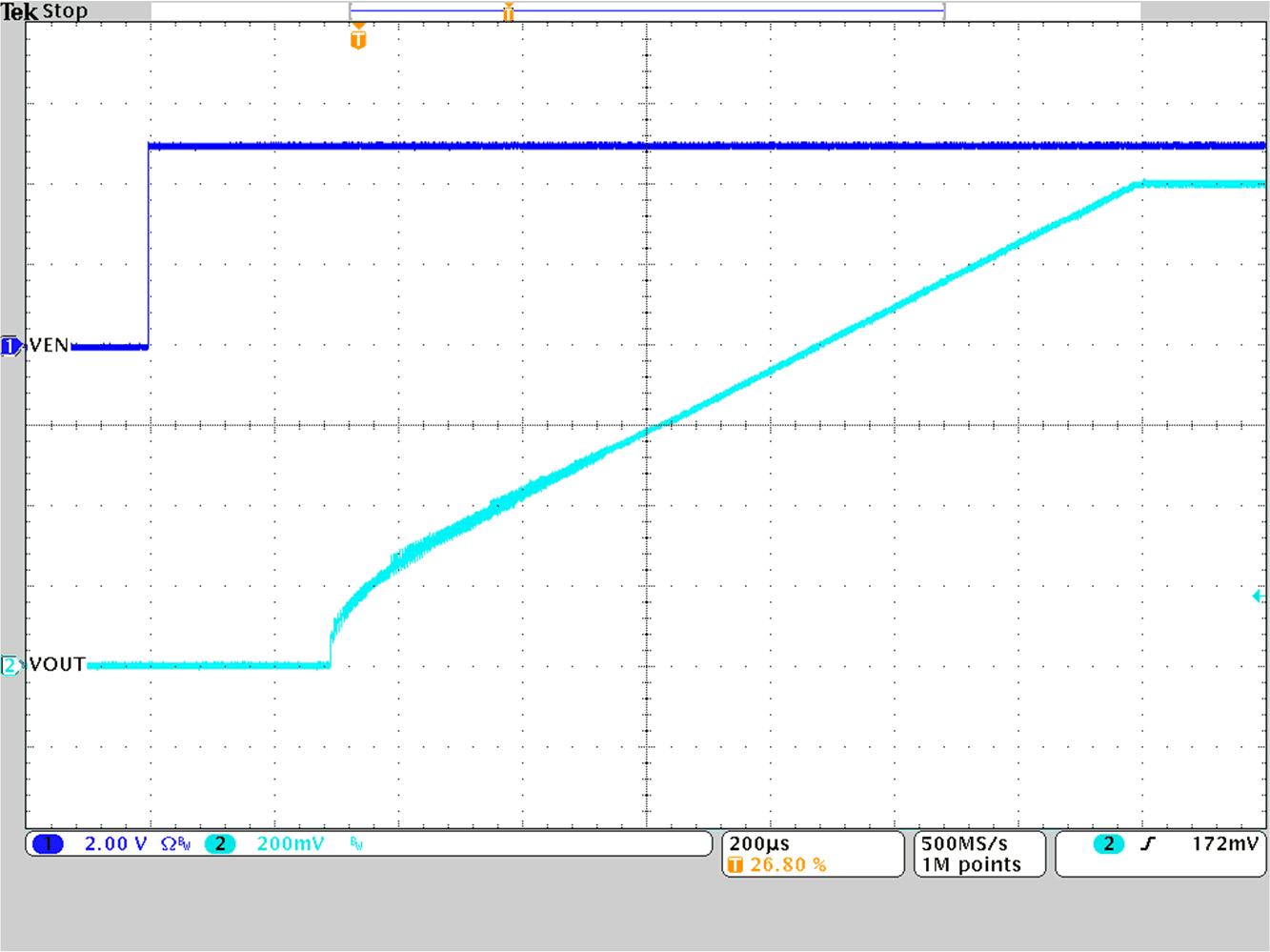

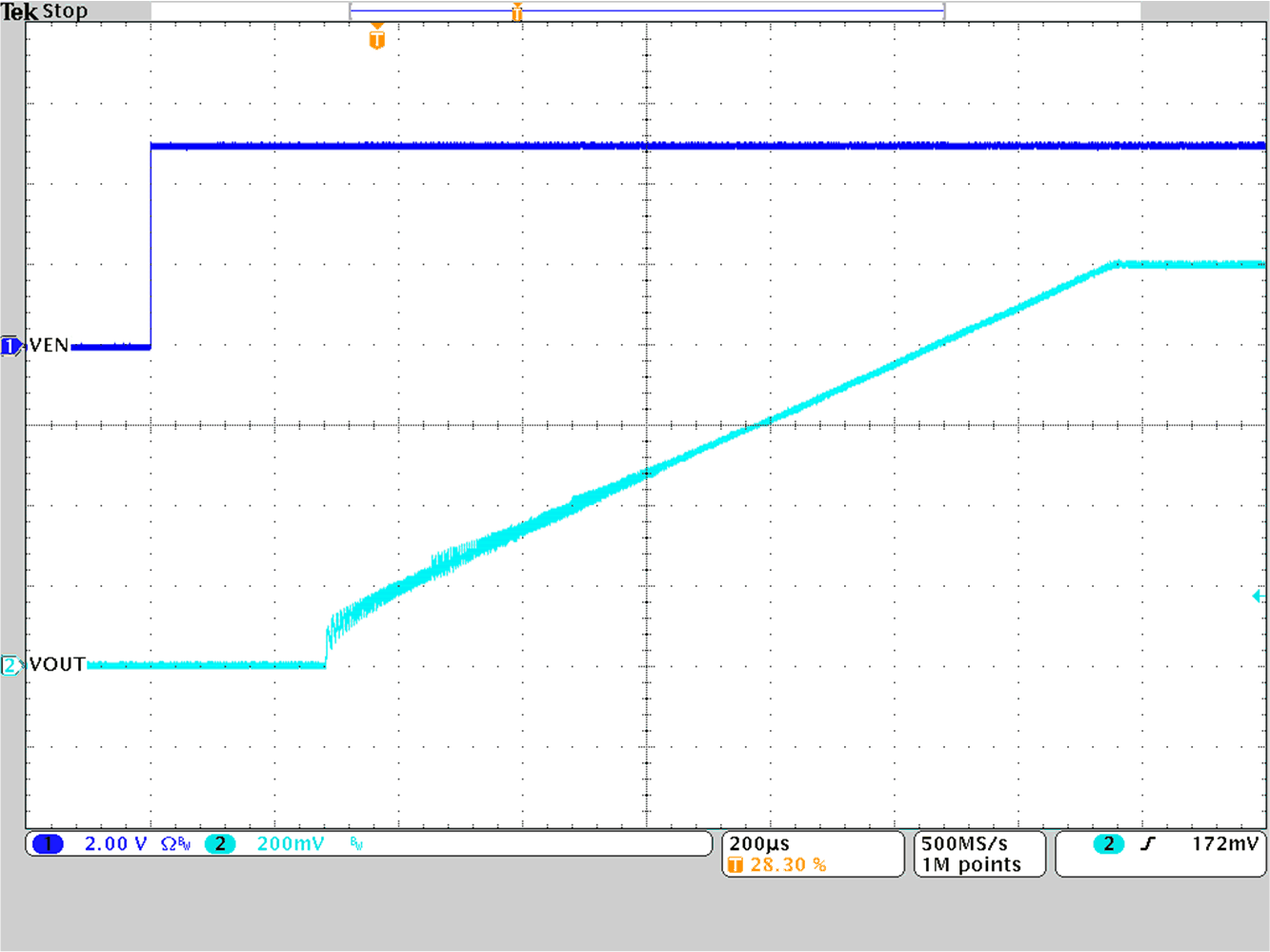

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 啟動時序

V_OUT = 3.3V	PWM 或 PFM	T_A = 25°C
V_IN = 5V	I_OUT = 2A

圖 9-52 啟動時序

V_OUT = 1.2V	PWM 或 PFM	T_A = 25°C
V_IN = 5V	I_OUT = 2A

圖 9-54 啟動時序

	V_OUT = 0.6V	PWM 或 PFM	T_A = 25°C
	V_IN = 3.3V	I_OUT = 2A

圖 9-56 啟動時序

V_OUT = 3.3V

PWM

T_A = 25°C

圖 9-3 效率與輸出電流之間的關系

V_OUT = 1.8V

PWM

T_A = 25°C

圖 9-5 效率與輸出電流之間的關系

V_OUT = 1.1V

PWM

T_A = 25°C

圖 9-7 效率與輸出電流之間的關系

V_OUT = 0.6V

PWM

T_A = 25°C

圖 9-9 效率與輸出電流之間的關系

V_OUT = 3.3V

PWM

T_A = 25°C

圖 9-11 輸出電壓與輸出電流間的關系

V_OUT = 1.8V

PWM

T_A = 25°C

圖 9-13 輸出電壓與輸出電流間的關系

V_OUT = 1.1V

PWM

T_A = 25°C

圖 9-15 輸出電壓與輸出電流間的關系

V_OUT = 0.6V

PWM

T_A = 25°C

圖 9-17 輸出電壓與輸出電流間的關系

V_OUT = 1.1V

PWM

θ_JA = 60°C/W

圖 9-19 輸出電流與環境溫度間的關系

V_OUT = 3.3V

PWM

θ_JA = 60°C/W

圖 9-21 輸出電流與環境溫度間的關系

V_OUT = 3.3V	PWM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-23 負載瞬態響應

V_OUT = 1.8V	PWM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-25 負載瞬態響應

V_OUT = 1.2V	PWM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-27 負載瞬態響應

V_OUT = 1.0V	PWM	T_A = 25°C
V_IN = 5.0V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-29 負載瞬態響應

V_OUT = 0.6V	PWM	T_A = 25°C
V_IN = 3.3V	I_OUT = 0.2A 至 1.8A 至 0.2A

圖 9-31 負載瞬態響應

V_OUT = 3.3V	PWM	T_A = 25°C
I_OUT = 2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-33 線路瞬態響應

V_OUT = 1.8V	PWM	T_A = 25°C
I_OUT = 2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-35 線路瞬態響應

V_OUT = 1.2V	PWM	T_A = 25°C
I_OUT = 2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-37 線路瞬態響應

V_OUT = 1.0V	PWM	T_A = 25°C
I_OUT = 2A	V_IN = 4.5V 至 5.5V 至 4.5V

圖 9-39 線路瞬態響應

V_OUT = 0.6V	PWM	T_A = 25°C
I_OUT = 2A	V_IN = 3.0V 至 3.6V 至 3.0V

圖 9-41 線路瞬態響應

V_OUT = 3.3V	PWM	T_A = 25°C
V_IN = 5V		I_OUT = 2A

圖 9-43 輸出電壓紋波

V_OUT = 1.8V	PWM	T_A = 25°C
V_IN = 5V		I_OUT = 2A

圖 9-45 輸出電壓紋波

V_OUT = 1.2V	PWM	T_A = 25°C
V_IN = 5V		I_OUT = 2A

圖 9-47 輸出電壓紋波

V_OUT = 1.0V	PWM	T_A = 25°C
V_IN = 5V		I_OUT = 2A

圖 9-49 輸出電壓紋波

V_OUT = 0.6V	PWM	T_A = 25°C
V_IN = 3.3V		I_OUT = 2A

圖 9-51 輸出電壓紋波

V_OUT = 1.8V	PWM 或 PFM	T_A = 25°C
V_IN = 5V	I_OUT = 2A

圖 9-53 啟動時序

V_OUT = 1.0V	PWM 或 PFM	T_A = 25°C
V_IN = 5V	I_OUT = 2A

圖 9-55 啟動時序
