ZHCSQH4 October 2024 TPS62810-EP , TPS62811-EP , TPS62812-EP , TPS62813-EP
PRODUCTION DATA
3 說明
TPS6281x-EP 是引腳對引腳 1A、2A、3A 和 4A 同步直流/直流降壓轉換器系列。所有器件都具有高效率且易于使用。該系列器件基于峰值電流模式控制拓撲。低阻開關可在高溫環境下支持高達 4A 的持續輸出電流。用戶可通過外部方式在 1.8MHz 至 4MHz 范圍內調節開關頻率，亦可在該頻率范圍內將其同步至外部時鐘。該器件可在輕負載時自動進入節能模式 (PSM)，從而可在整個負載范圍內保持高效率。該器件可在 PWM 模式下提供 1% 的輸出電壓精度，這有助于實現具有高輸出電壓精度的電源設計。通過 SS/TR 引腳，用戶可設置啟動時間或跟蹤向外部源提供的輸出電壓，從而實現不同電源軌的外部時序控制并限制啟動期間的浪涌電流。
TPS6281x-EP 器件采用 2mm × 3mm VQFN 封裝。
(1) 有關更多信息，請參閱節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
簡化版原理圖

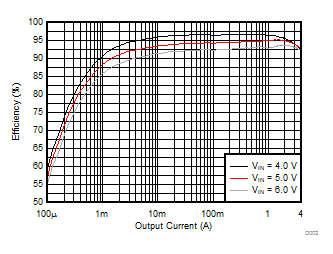

效率與輸出電流間的關系；VOUT = 3.3V；PWM 和 PFM；fS = 2.25MHz
