1 特性
- 輸出電流最高達 600mA
- 輸入電壓范圍：2.5V 至 5.5V
- PWM 模式下的輸出電壓精度為 ±2.5%
- 靜態電流典型值為 15μA
- 可實現最低壓降的 100% 占空比
- 軟啟動
- 采用小外形尺寸晶體管 (SOT) 和
2mm × 2mm × 0.8mm 小外形尺寸無引線 (SON) 封裝 - 有關改進的 特性 集，請參見《TPS62290 器件》（文獻編號：SLVS764）
2 應用
- 個人數字助理 (PDA)、掌上電腦和便攜式媒體播放器
- 低功耗數字信號處理器 (DSP) 電源
- 負載點 (POL) 應用
3 說明
TPS62560 器件是一款高效同步降壓轉換器，針對由電池供電的便攜式 應用進行了優化。在諸如單節鋰離子電池或由其他常見化學成分組成的 AA 或 AAA 電池供電下，該器件可提供高達 600mA 的輸出電流。
憑借 2.5V 至 5.5V 的輸入電壓范圍，該器件適用于為各類便攜式手持設備或 POL 應用供電。
TPS62560 系列工作在 2.25MHz 固定開關頻率下，并且在輕負載電流條件下會進入節能模式，從而在整個負載電流范圍內保持高效率。
該節能模式針對低輸出電壓紋波進行了優化。對于低噪聲 應用，可通過將 MODE 引腳拉為高電平來強制器件進入固定頻率 PWM 模式。在關斷模式中，電流消耗減小至 1μA 以下。TPS62560 允許使用小型電感和電容，以減小解決方案尺寸。
TPS62560 和 TPS62562 采用 2mm x 2mm、6 引腳 SON 封裝，而 TPS62561 則采用 5 引腳 SOT 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62560，TPS62562 | SON (6) | 2.00mm x 2.00mm |
| TPS62561 | 小外形尺寸晶體管 (SOT) (5) | 2.90mm x 1.60mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

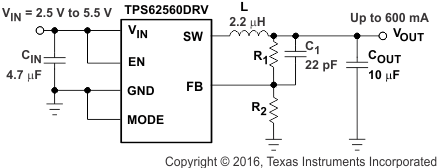

典型應用電路原理圖

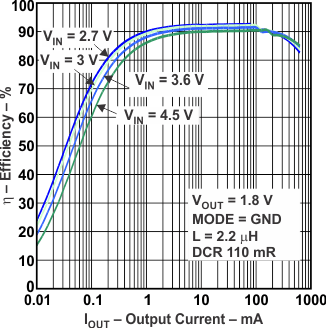

效率與輸出電流間的關系
