3 說明
TPS6213x 系列是易于使用的同步降壓直流/直流轉換器，此轉換器針對高功率密度應用進行了優化。典型值為 2.5MHz 的高開關頻率支持使用小型電感器，并且通過使用 DCS-Control 拓撲技術提供快速瞬態響應以及高輸出電壓精度。
此器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其它電池以及 12V 中間電源軌供電的系統。這些器件在 0.9V 至 6V 的輸出電壓范圍內，支持高達 3A 的持續輸出電流（使用 100% 占空比模式時）。此輸出電壓啟動斜坡由軟啟動引腳控制，從而支持作為獨立電源運行或采用跟蹤配置。通過配置使能引腳和開漏電源正常狀態引腳也可以實現電源排序。
在節能模式下，這些器件從 VIN 中消耗約 17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于 2μA。
此器件分為可調和固定輸出電壓型號，采用 3mm × 3mm (RGT) 16 引腳超薄四方扁平無引線 (VQFN) 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS6213x | VQFN (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

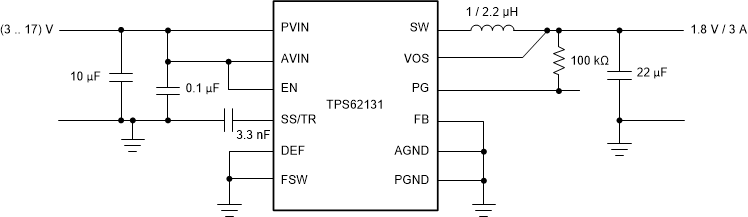

典型應用原理圖
效率與輸出電流間的關系
