3 說明
TPS61372 是內置了負載斷開功能的完全集成型同步升壓轉換器。該器件可支持高達 16V 的輸出電壓（電流限制為 3.8A）。輸入電壓的范圍為 2.5V 至 5.5V，可支持通過單節鋰離子電池或 5V 總線供電的應用。
TPS61372 以自適應關斷時間控制拓?fù)錇榛A(chǔ)采用了峰值電流模式。在中等到重負載條件下，該器件會在 1.5MHz PWM 模式下工作。在輕負載條件下，該器件可通過 MODE 引腳連接配置為自動 PFM 或強制 PWM 模式。自動 PFM 模式的優勢是可在輕負載條件下實現高效率，而強制 PWM 模式則可以在整個負載范圍內保持恒定開關頻率。TPS61372 具有軟啟動功能，可最大限度地減小啟動期間的浪涌電流。TPS61372 可在關斷時斷開負載，并提供斷續模式輸出短路保護。此外，該器件還實施了輸出過壓和熱關斷保護。TPS61372 可通過 16 引腳 WCSP 1.57mm × 1.52mm × 0.5mm 封裝實現緊湊的解決方案尺寸。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61372 | DSBGA (16) | 1.57mm × 1.52mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

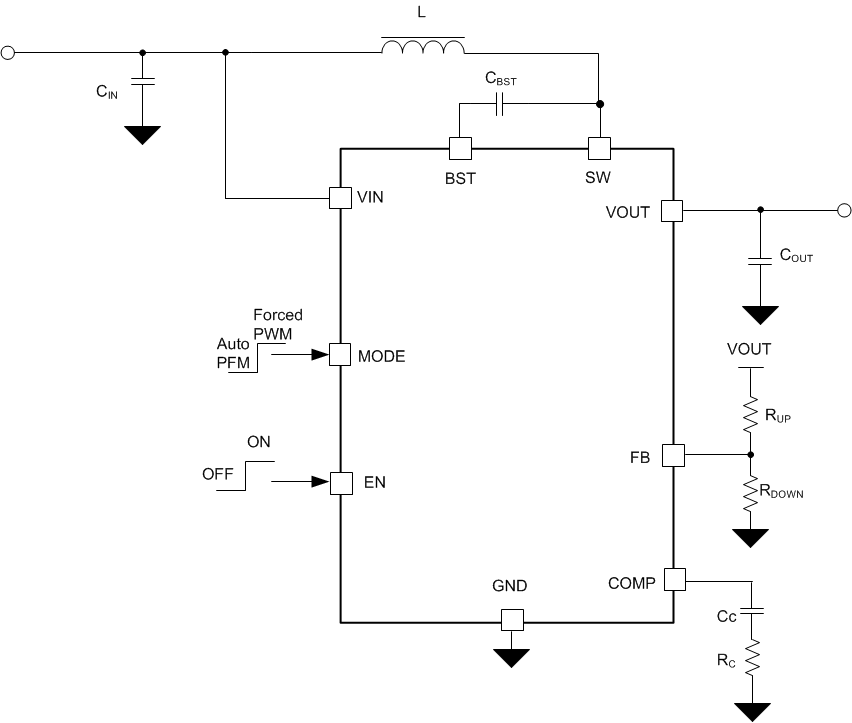

典型應用電路
