ZHCS253A September 2011 – July 2015 TPS61170-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 典型應用
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
-
9 Application and Implementation
- 9.1 Application Information
- 9.2 Typical Applications
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
2 應用范圍
- 混合動力汽車 (HEV) 和電動汽車 (EV) 充電器系統
- 高級駕駛員輔助系統 (ADAS)
3 說明
TPS61170-Q1 是一款集成 1.2A/40V 功率金屬氧化物半導體場效應晶體管 (MOSFET) 的單片高壓開關穩壓器。該器件可配置為多種標準開關穩壓器拓撲，包括升壓和 SEPIC。該器件通過其寬輸入電壓范圍 支持 需要由多節電池或經穩壓的 5V/12V 電源軌提供輸電壓的應用。
TPS61170-Q1 的工作開關頻率為 1.2MHz，允許使用薄型電感和低值陶瓷輸入和輸出電容。外部回路補償組件支持用戶靈活優化回路補償和瞬態響應。此器件內置保護 特性，例如逐脈沖過流限制、軟啟動和熱關斷。
FB 引腳可調節為基準電壓
1.229V。該基準電壓可使用通過 CTRL 引腳連接的單線制數字接口（EasyScale™協議）進行降低。另外，也可將一路脈寬調制 (PWM) 信號施加于 CTRL 引腳。該信號的占空比可按比例降低反饋基準電壓。
TPS61170-Q1 采用 6 引腳 2mm ×
2mm SON 封裝，適用于緊湊型電源解決方案。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61170-Q1 | SON (6) | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

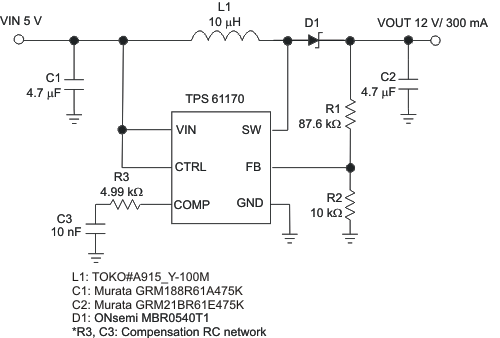

4 典型應用
