ZHCSDL4 April 2015 TPS61046
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
1 特性
- 輸入電壓范圍：1.8V 至 5.5V，啟動后為 1.6V
- 輸出電壓高達 28V
- 集成有功率二極管和隔離開關
- 900mA（典型值）開關電流
- 輸入電壓 3.6V、輸出電壓 12V 時效率高達 85%
- 500nA 超低關斷電流
- ±2% 的輸出電壓精度
- 輕負載狀態下進入節能工作模式
- 內部 10ms 軟啟動時間
- 關斷時輸入與輸出真正斷開
- 輸出短路保護
- 輸出過壓保護
- 熱關斷保護
- 0.80mm × 1.20mm WCSP 封裝
2 應用
- PMOLED 電源
- 可穿戴式設備
- 便攜式醫療設備
- 傳感器電源
3 說明
TPS61046 是一款高度集成的升壓轉換器，專門針對 PMOLED 面板和傳感器模塊等需要高電壓和小解決方案尺寸的應用而設計。 TPS61046 集成有 30V 電源開關，輸入/輸出隔離開關和功率二極管。 該器件可將來自一節鋰離子電池或兩節堿性電池（串聯）的輸入電壓轉換成高達 28V 的輸出電壓。
TPS61046 的工作開關頻率為 1.0MHz。 因此只需使用很少的外部元件。 通過將 TPS61046 的 FB 引腳和 VIN 引腳相連，可將其默認內部輸出電壓設置為 12V。 因此，只需要三個外部元件即可獲得 12V 輸出電壓。 TPS61046 采用 WCSP 封裝，因此整體解決方案尺寸很小。 TPS61046 的開關限流典型值為 900mA。 其具有 10ms 內置軟啟動時間，可將浪涌電流降至最低。 TPS61046 處于關斷模式時，隔離開關會將輸出與輸入斷開以最大限度降低泄漏電流。 TPS61064 還具有輸出短路保護，輸出過壓保護和熱關斷。
TPS61046 采用 6 引腳 0.80mm x 1.20mm WCSP 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61046 | 晶圓級芯片封裝 (WCSP) (6) | 0.80mm x 1.20mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

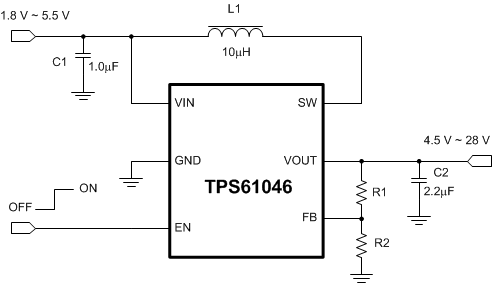

4 簡化電路原理圖
