ZHCSMS0K October 2002 – July 2022 TPS61040 , TPS61041
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DBV|5
- DDC|5
- DRV|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRV|6
訂購信息
8.3 系統示例

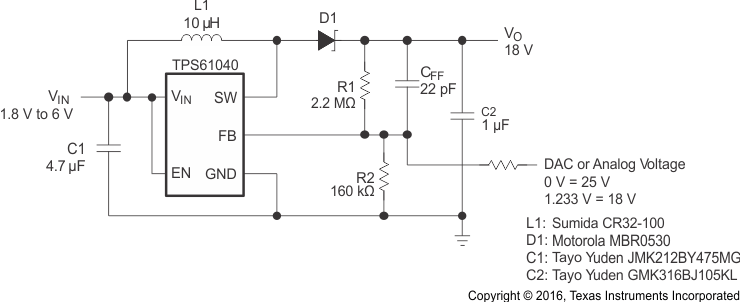

圖 8-5 具有可調輸出電壓的 LCD 偏置電源

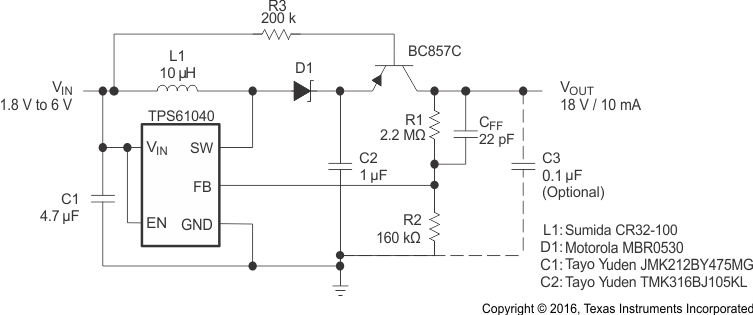

圖 8-6 具有負載斷開功能的 LCD 偏置電源

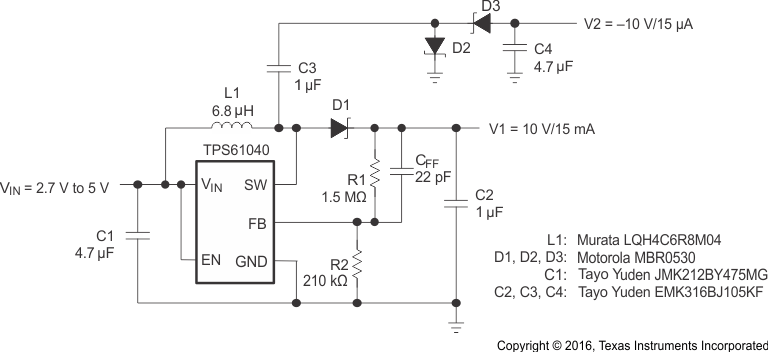

圖 8-7 正負輸出 LCD 偏置電源

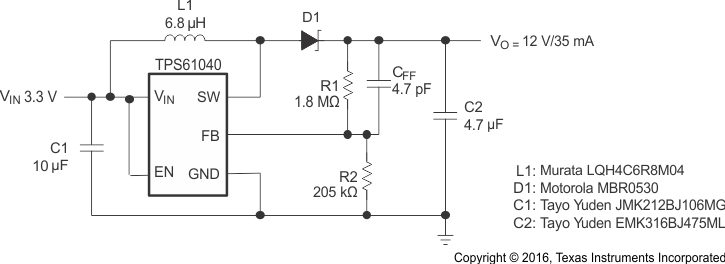

圖 8-8 標準 3.3V 至 12V 電源
圖 8-9 雙電池轉 5V/50mA 的轉換效率在 VIN = 2.4V 條件下約等于 84%，Vo = 5V/45mA

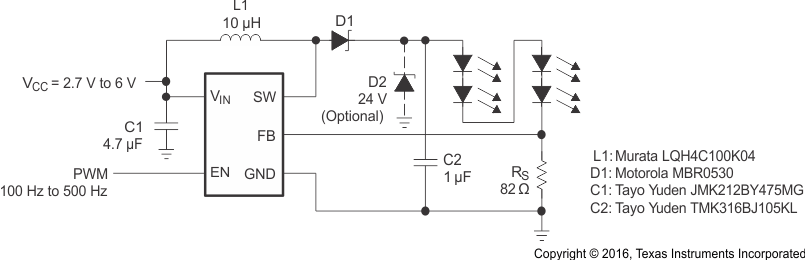

圖 8-10 具有可調亮度控制的白光 LED 電源在使能引腳上使用 PWM 信號，在 VIN = 3V 條件下，效率約等于 86%，ILED = 15mA
A. C2 的較小輸出電容值會導致 LED 紋波增加。

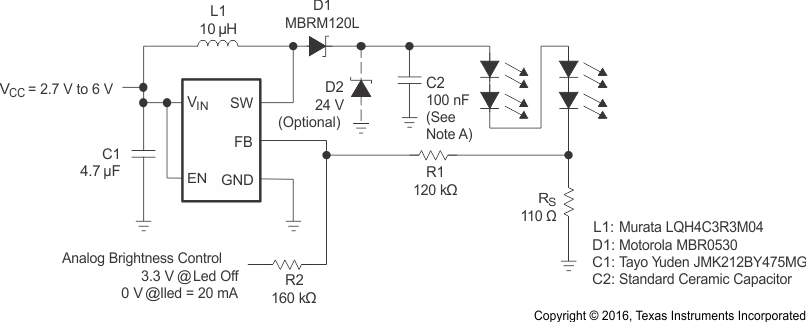

圖 8-11 具有可調亮度控制的白光 LED 電源在反饋引腳上使用模擬信號
