ZHCSLZ0 September 2020 TPS562202
PRODUCTION DATA
VIN = 12V(除非另有說明)
圖 7-1 電源電流與結溫間的關系

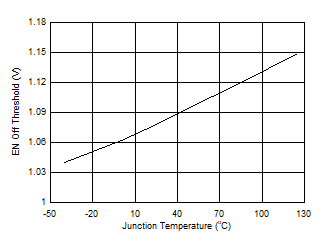

圖 7-3 EN 關斷閾值電壓與結溫間的關系

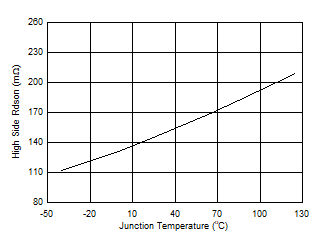

圖 7-5 高側 Rds-On 與結溫間的關系

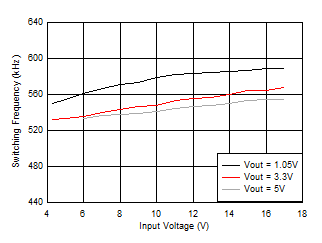

圖 7-7 開關頻率與輸入電壓間的關系

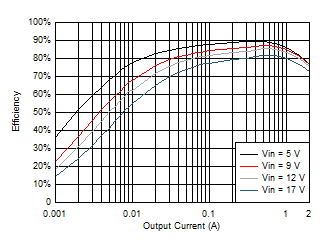

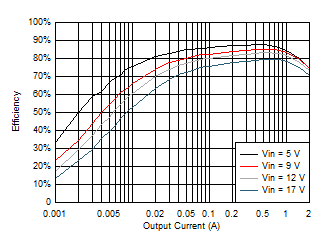

圖 7-9 VOUT = 0.95V 效率,L = 2.2μH

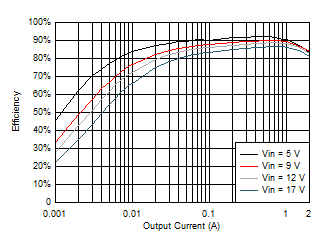

圖 7-11 VOUT = 1.5V 效率,L = 2.2μH
圖 7-13 VOUT = 3.3V 效率,L = 3.3μH

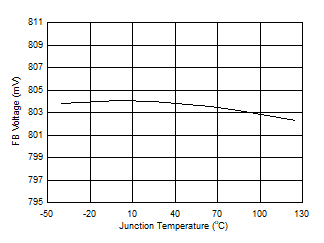

圖 7-2 FB 電壓與結溫間的關系

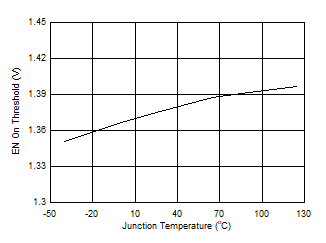

圖 7-4 EN 導通閾值電壓與結溫間的關系

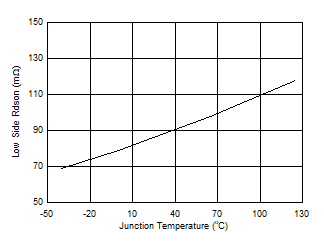

圖 7-6 低側 Rds-On 與結溫間的關系

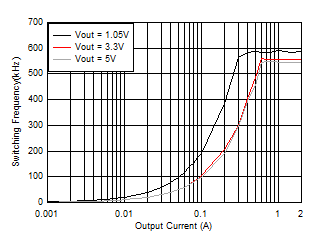

圖 7-8 開關頻率與輸出電流間的關系

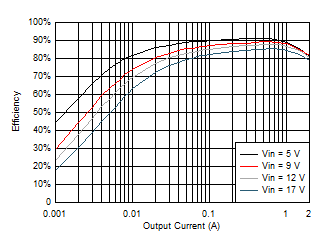

圖 7-10 VOUT = 1.05V 效率,L = 2.2μH
圖 7-12 VOUT = 1.8V 效率,L = 2.2μH
圖 7-14 VOUT = 5V 效率,L = 4.7μH
