1 特性
- 符合 PMBus™1.3 規范的轉換器：35A
- 兩器件進行堆疊可實現高達 70A 的電流，同時具備分流功能
- 輸入電壓范圍：4.5V 至 18V
- 輸出電壓范圍：0.35V 至 5.5V
- 5mm × 7mm LQFN 封裝
- 單個散熱焊盤
- 集成 3.2mΩ 和 1.4mΩ 堆疊 NexFET™功率級
- 適用于自適應電壓定標 (AVS) 功能和通過 PMBus 進行調整的基準電壓為 350mV 至 1650mV
- 電壓不低于 600mV 時的精度為 0.5%
- 無損低側金屬氧化物半導體場效應晶體管 (MOSFET) 電流感測
- 帶有輸入前饋的電壓模式控制
- 差分遠程感應
- 單啟動至預偏置輸出
- 輸出電壓和輸出電流報告
- 內部芯片溫度監控
- 2 個 PMBus 地址（主控器件 36d/受控器件 37d）
- 可通過引腳配置選擇啟動 Vout 和軟啟動值
- 可通過 PMBus 接口進行編程
- VOUT_COMMAND 和 AVS VOUT 轉換率
- 通過熱補償進行過流保護
- UVLO、軟啟動和軟停止
- 電源正常 (PGOOD)，過壓 (OV)，欠壓 (UV)，過熱 (OT) 電平
- 故障響應
- 接通和關閉延遲
- 熱關斷
- 引腳配置適用的開關頻率：200kHz 至 1MHz
- 與外部時鐘或同步輸出的輸出時鐘頻率同步
2 應用范圍
- 測試和測量儀器
- 以太網交換機、光交換機、路由器、基站
- 服務器
- 企業級存儲固態硬盤 (SSD)
- 高密度電源解決方案
3 說明
TPS546C20A器件是采用 5mm × 7mm 封裝且符合 PMBus 1.3 規范的非隔離式 DC-DC 轉換器，集成了 FET，能夠在高頻下運行并輸出 35A 電流。兩個 TPS546C20A器件可以并聯，以便產生高達 70A 的負載電流。通過針對少量功率級電流進行采樣實現電流感測，與器件溫度無關。集成 NexFET 功率級和優化驅動器提供高頻低損耗開關功能，可實現超高密度電源解決方案。PMBus 接口通過 VOUT_COMMAND 啟用 AVS 功能，同時支持靈活轉換器配置以及關鍵參數監控功能（包括輸出電壓、電流和內部芯片溫度監控）。對故障條件的響應可設為重啟、鎖存或忽略，具體取決于系統要求。
器件信息(1)
| 器件名稱 | 封裝 | 封裝尺寸 |
|---|---|---|
| TPS546C20A | LQFN (40) | 5.00mm x 7.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。
.

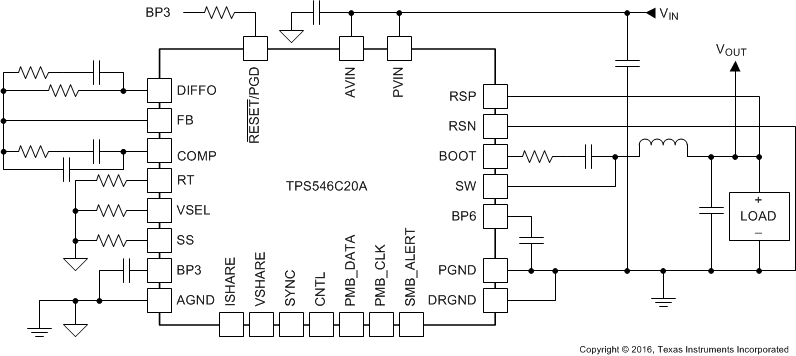

簡化應用
