10.3 安裝和熱分布建議
適當?shù)陌惭b技術可以用焊料充分覆蓋裸露的散熱焊盤。回流過程中的過熱可能會影響電氣性能。圖 10-2 顯示了建議的回流爐熱分布。正確的裝配后清潔對于器件性能也至關重要。更多信息，請參閱 SLUA271A。

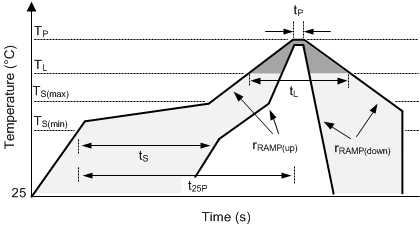

圖 10-2 建議的回流爐熱分布表 10-1 建議的熱分布參數
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| 斜升和斜降 | |||||
| rRAMP(up) | 平均斜升速率，TS(max) 至 TP | 3 | °C/s | ||
| rRAMP(down) | 平均斜降速率，TP 至 TS(max) | 6 | °C/s | ||
| 預熱 | |||||
| TS | 預熱溫度 | 150 | 200 | °C | |
| tS | 預熱時間，TS(min) 至 TS(max) | 60 | 180 | s | |
| 回流 | |||||
| TL | 液相線溫度 | 217 | °C | ||
| TP | 峰值溫度 | 260 | °C | ||
| tL | 保持在液相線溫度 TL 以上的時間 | 60 | 150 | s | |
| tp | 保持在峰值溫度 5°C TP 以內的時間 | 20 | 40 | s | |
| t25P | 從 25°C 到峰值溫度 TP 的總時間 | 480 | s | ||
