3 說明
TPS54531 器件是一款 28V、5A 非同步降壓轉換器，集成有一個低 RDS(on) 的高側 MOSFET。該器件會在輕負載時自動激活脈沖跳躍 Eco-mode 功能以提升效率。此外，1μA 的關斷電源電流使得該器件適用于電池供電類應用。具有內部斜坡補償?shù)碾娏髂Ｊ娇刂坪喕送獠垦a償計算，并在允許使用陶瓷輸出電容器的同時減少了元件數量。一個電阻分壓器對輸入欠壓鎖定的遲滯進行編程。過壓瞬態保護電路可限制啟動期間和瞬態條件下的電壓過沖。逐周期電流限制機制、頻率折返和熱關斷特性可在過載條件下對器件和負載施加保護。TPS54531 器件可采用 8 引腳 SO PowerPAD 集成電路封裝，這些封裝經過內部優化可改進熱性能。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
簡化版原理圖

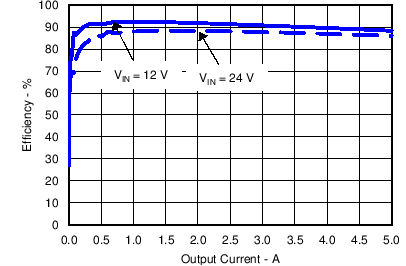

TPS54531 效率
