1 特性
- 小型 3.5mm x 3.5mm HotRod™四方扁平無引線 (QFN) 封裝
- 集成的 14.1mΩ 和 6.1mΩ MOSFET
- 峰值電流模式控制，提供快速瞬態響應
- 200kHz 至 1.6MHz 的固定開關頻率
- 與外部時鐘同步
- 0.6V 電壓基準，在廣泛的溫度范圍內提供 ±0.85% 的精度
- 輸出電壓范圍：0.6V 至 12V
- 斷續電流限制
- 安全啟動至預偏置輸出電壓
- 可調軟啟動和電源排序
- 可調節輸入欠壓鎖定
- 3µA 關斷電流
- 針對欠壓及過壓的電源良好輸出監控
- 輸出過壓保護
- 非鎖存熱關斷保護
- 運行結溫范圍：-40°C 至 150°C
- 使用 TPS54424 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 電信和無線基礎設施
- 測試和測量
- 醫療成像設備
- 企業交換
- 服務器
3 說明
TPS54424 是一款全功能 17V、4A 同步降壓直流/直流轉換器，采用了 3.5mm x 3.5mm HotRod™QFN 封裝。
該器件專門進行了優化，具有高效率并集成了高側和低側 MOSFET，適用于小型解決方案。它還通過使用峰值電流模式控制（可減少組件數量）并選擇高開關頻率（縮小電感器尺寸）進一步節省了空間。
峰值電流模式控制簡化了環路補償并可提供快速瞬態響應。在器件過載的情況下，針對高側和低側拉電流限制的逐周期峰值電流限制功能可保護器件。斷續模式可在短路或者過載故障持續存在的情況下限制 MOSFET 功率損耗。
電源正常監控電路會對穩壓器輸出進行監控。PGOOD 引腳是一個開漏輸出，會在輸出電壓調節過程中進入高阻抗。除非出現故障，否則內部抗尖峰脈沖時間會阻止拉低 PGOOD 引腳。
專用 EN 引腳可以用于控制穩壓器開/關，并且調整輸入欠壓鎖定。輸出電壓啟動斜坡由 SS/TRK 引腳控制，該引腳既支持獨立電源運行，又支持跟蹤模式。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54424 | RNV (18) | 3.50mm x 3.50mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

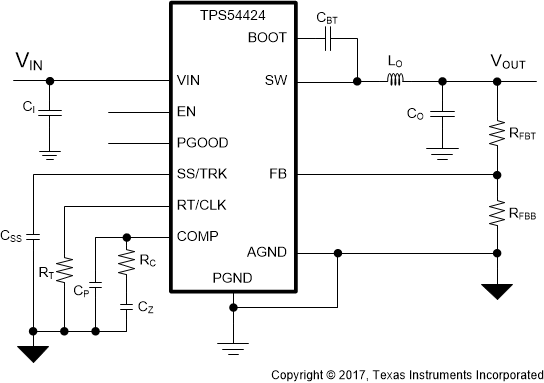

簡化電路原理圖

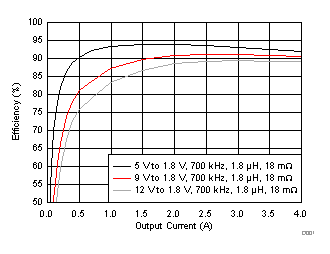

效率
