ZHCSLZ3B May 2020 – June 2021 TPS543820
PRODUCTION DATA
TPS543820TPS543820 是一款高效的 18V、8A 同步降壓轉換器,其中采用了內部補償固定頻率高級電流模式控制。該器件能夠在以高達 2.2MHz 的開關頻率運行時提供高效率。?該器件采用 2.5mm × 3mm 小型 HotRod VQFN 封裝,并且在高頻率下具有很高的效率,因此成為需要小解決方案尺寸的設計的理想選擇。固定頻率控制器可以在 500kHz 至 2.2MHz 范圍內運行,并且可以通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選的軟啟動時間、單調啟動至預偏置輸出、可選的電流限制、可調 UVLO(通過 EN 引腳實現)以及全套故障保護。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TPS543820 | VQFN-HR (14) | 2.50mm x 3.00mm |

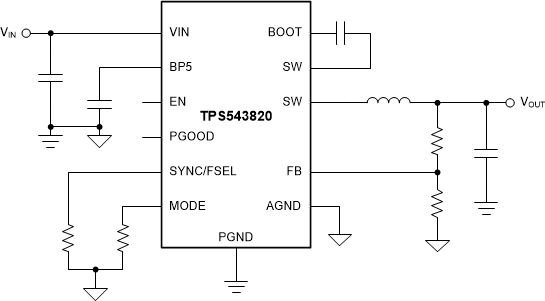

簡化版原理圖
效率
