ZHCSF83B May 2016 – April 2021 TPS54302
PRODUCTION DATA
TPS54302 器件是一款輸入電壓范圍為 4.5V 至 28V 的 3A 同步降壓轉換器。該器件包含兩個集成式開關 FET 并且具備內部回路補償和 5ms 內部軟啟動功能,可減少元件數量。
通過集成 MOSFET 并采用 SOT-23 封裝,TPS54302 器件可實現高功率密度,并且在印刷電路板 (PCB) 上的占用空間非常小。
高級 Eco-mode 實現可盡可能提高輕負載效率并降低功率損耗。
在 TPS54302 器件中,引入了展頻頻譜操作以降低 EMI。
高側 MOSFET 上的逐周期電流限制功能可在過載條件下保護轉換器并通過防止電流失控的低側 MOSFET 續流電流限制功能實現功能增強。當過流持續時間超出預設時間時,將觸發斷續模式保護功能。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TPS54302 | SOT-23-THIN (6) | 1.60mm x 2.90mm |

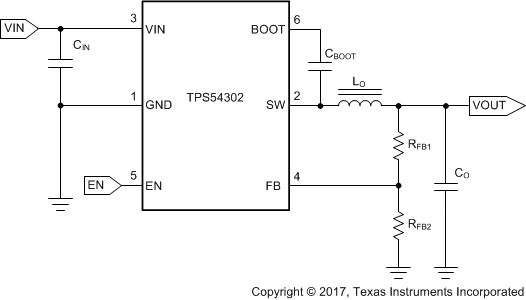

簡化版原理圖

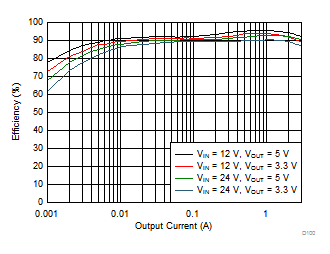

效率與輸出電流間的關系
