1 特性
- 3.5V 至 60V 輸入電壓范圍
- 200mΩ 高側金屬氧化物半導體場效應晶體(MOSFET)
- 可在輕負載條件下使用脈沖跳躍 Eco-mode™控制機制實現高效率
- 138μA 靜態工作電流
- 1.3μA 關斷電流
- 100kHz 至 2.5MHz 開關頻率
- 同步至外部時鐘
- 可調緩啟動和定序
- 欠壓 (UV) 和過壓 (OV) 電源正常輸出
- 可調 UVLO 電壓和滯后
- 0.8V 內部電壓基準
- 10 引腳 HVSSOP 封裝和 10 引腳 3mm × 3mm VSON 封裝
- 由 WEBENCH®軟件工具支持
-
支持國防、航天和醫療 應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 12V 和 24V 汽車與工業系統
- 信息娛樂系統、儀表盤和高級駕駛員輔助系統 (ADAS) 應用
3 說明
TPS54260-EP 器件是一款集成了高側 MOSFET 的 60V、2.5A 降壓穩壓器。它具有電流模式控制功能，可輕松實現外部補償并靈活選擇組件。低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至 138μA。它使用了使能引腳，在該引腳為低電平時，關斷電源電流
將降至 1.3μA。
欠壓鎖定在內部設定為 2.5V，但可采用使能引腳將之提高。輸出電壓?jiǎn)?dòng)斜坡由慢啟動引腳控制，我們還可以通過配置該引腳來控制排序和跟蹤。開漏電源狀態良好信號表示輸出處于標稱電壓的 94% 至 107% 之內。
寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。
TPS54260-EP 采用 10 引腳熱增強型 HVSSOP 封裝和 10 引腳 3mm × 3mm VSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54260-EP | HVSSOP (10) | 3.00mm × 4.90mm |
| VSON (10) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

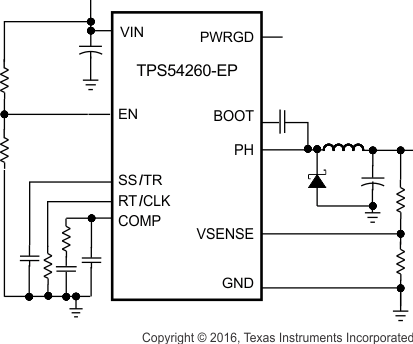

簡化電路原理圖

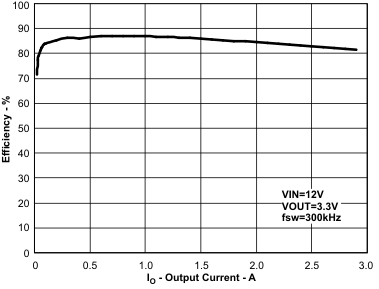

效率與負載電流間的關系
