ZHCSEW5B April 2016 – April 2021 TPS54202
PRODUCTION DATA
當?shù)蛡?cè) MOSFET 開啟時,傳導電流由內部電路監控。在正常工作期間,低側 MOSFET 向負載輸送電流。在每個時鐘周期結束時,都會將低側 MOSFET 拉電流與內部設置的低側拉電流限制進行比較。電感器谷值電流超出低側拉電流限制,高側 MOSFET 不會開啟,并且低側 MOSFET 會在下一個周期保持開啟狀態。如果電感器谷值電流在一個周期開始時低于低側拉電流限制,高側 MOSFET 會再次開啟,如圖 7-2 所示。

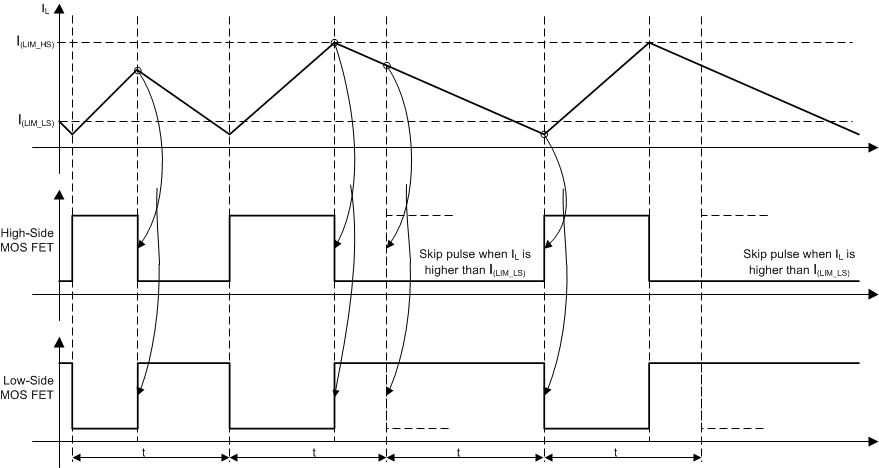

圖 7-2 針對兩個
MOSFET 的過流保護此外,如果發生輸出過載情況的時間超過斷續等待時間(已為 512 個開關周期編程),則器件會在 16384 個周期的斷續時間后關閉并重新啟動。間斷模式有助于在嚴重過流情況下降低器件功耗。
