3 說明
TPS53315 是一款具有集成 MOSFET 的 D-CAP 集成電路、12A 同步開關轉換器。該器件用于實現易于使用、具有較少外部元件數量且采用小型封裝的電源系統。
該器件支持單軌輸入，具有一個 19mΩ 和一個 7mΩ 集成 MOSFET、精確的 1% 0.6V 基準以及集成升壓開關。一些具有競爭力的特性包括：大于 96% 的最大效率、3V 至 15V 的寬輸入電壓范圍、極少的外部元件數量、用于超快瞬態的 D-CAP 集成電路、可選擇的自動跳躍和 PWM 操作、內部軟啟動控制、可調頻率以及無需補償。
轉換輸入電壓范圍為 3 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，輸出電壓范圍為 0.6V 至 5.5V。
TPS53315 采用 5mm × 7mm 40 引腳 VQFN 封裝，工作溫度范圍為 –40°C 至 85°C。
(1) 有關詳細信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

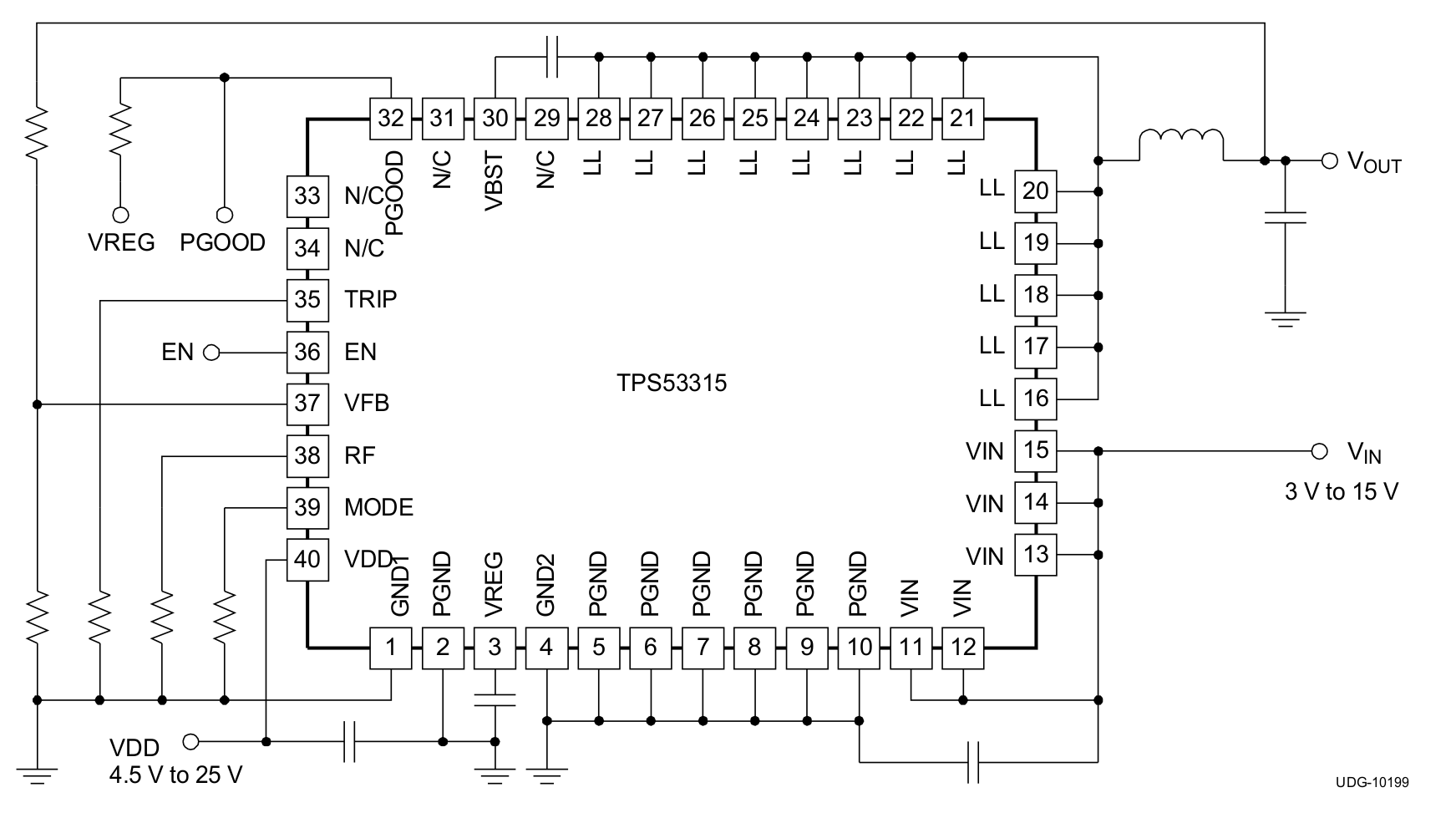

簡化版應用
