ZHCSLU8A September 2020 – October 2020 TPS51397A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
該器件是單片 10A 同步降壓轉換器，集成了 MOSFET，簡單易用且高效，只需極少的外部組件，適合空間受限的電源系統。
TPS51397A 采用了 D-CAP3? 控制，此控制方式只需內部補償即可實現快速瞬態響應以及出色的線路和負載調整。ULQ?（超低靜態電流）特性則非常有益于在低功耗運行時延長電池壽命。輸入電壓較低時，大負荷運行可顯著改善負載瞬態性能。
可使用 MODE 引腳來設置 Eco-mode? 或無聲? (OOA) 模式，以實現輕負載運行以及 500kHz 或 800kHz 的開關頻率。Eco-mode? 可在輕負載運行期間維持高效率。OOA 模式可將開關頻率保持在可聞頻率以上，同時將對效率的影響降至最低。
此器件同時支持內部和外部軟啟動選項。它具有 1.2ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，可將外部 SS 引腳連接至外部電容器。
TPS51397A 集成了電源正常狀態指示器并具備輸出放電功能。它提供包括 OVP、UVP、OCP、OTP 和 UVLO 在內的全面保護。該器件可采用 20 引腳 3.0mm × 3.0mm HotRod? 封裝，額定結溫范圍為 –40°C 至 125°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS51397A | VQFN (20) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

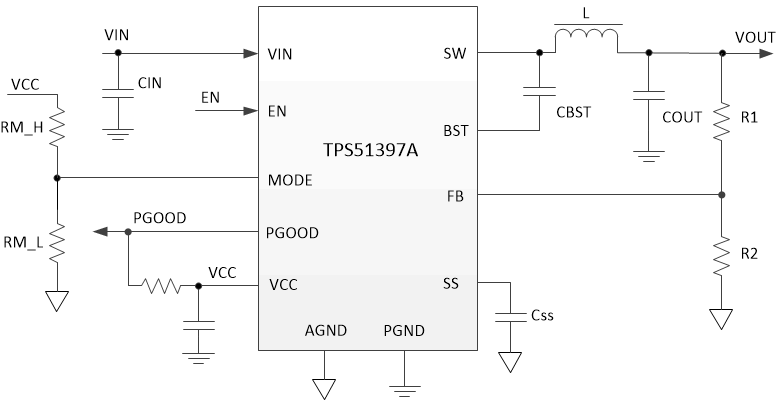

簡化版原理圖
效率與輸出電流，500kHz，Eco-mode
