ZHCSFP5 November 2016 TPS3852
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRB|8
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息
1 特性
- VDD 輸入電壓范圍：1.6V 至 6.5V
- 0.8% 電壓閾值精度
- 低電源電流：IDD = 10µA（典型值）
- 用戶可通過編程設定看門狗超時
- 經過出廠編程的高精度看門狗和復位定時器：
- ±15% 精度 WDT 和 RST 延遲
- 漏極開路輸出
- 手動復位輸入 (MR)
- 高精度欠壓監控
- 支持 1.8V 到 5V 共模電壓軌
- 支持 4% 和 7% 閾值
- 0.5% 遲滯
- 看門狗禁用功能
- 采用 3mm x 3mm、8 引腳超薄小外形尺寸無引線 (VSON) 封裝
2 應用
- 安全關鍵型 應用
- 遠程信息處理控制單元
- 高度可靠的工業系統
- 病患監控
- 工業控制系統
- 現場可編程邏輯門陣列 (FPGA) 和專用集成電路 (ASIC)
- 微控制器和數字信號處理器 (DSP)
3 說明
TPS3852 是一款集成有窗口看門狗定時器的高精度電壓監控器。TPS3852 包含一個高精度欠壓監測器，其在額定溫度范圍（–40°C 至 +125°C）內的欠壓閾值 (VITN) 精度達 0.8%。此外，TPS3852 還包含高精度遲滯，因此是緊容差系統的理想之選。監控器 RESET 延遲 具有 一個精度為 15% 的高精度延遲定時器。
TPS3852 配有一個可編程的窗口看門狗定時器，廣泛適用于各類 應用。專用看門狗輸出 (WDO) 有助于提高分辨率，從而幫助確定出現故障情況的根本原因?？撮T(mén)狗超時可通過外部電容編程，也可以采用工廠編程的默認延遲設置。在開發過程中，可以將看門狗禁用，從而避免出現不必要的看門狗超時。
TPS3852 采用小型 3.00mm × 3.00mm、8 引腳超薄小外形尺寸無引線 (VSON) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS3852 | VSON (8) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
空白

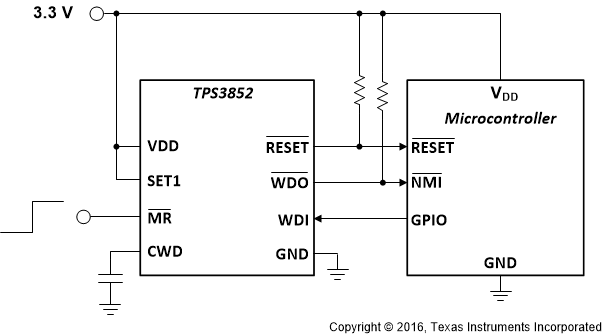

典型應用電路

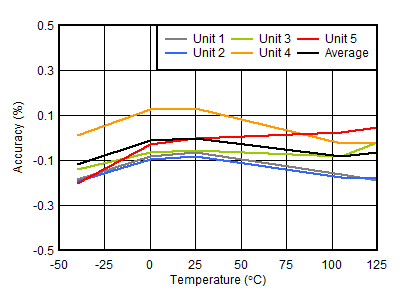

欠壓閾值 (VITN) 精度與溫度間的關系
