ZHCSE85A October 2015 – February 2024 TPS3710
PRODUCTION DATA
| PARAMETER | TEST CONDITIONS | MIN | TYP | MAX | UNIT | |
|---|---|---|---|---|---|---|
| tr | Output rise time | VDD = 5V, 10mV
input overdrive, RP = 10kΩ, VO = (0.1 to 0.9) × VDD | 2.2 | μs | ||
| tf | Output fall time | VDD = 5V, 10mV
input overdrive, RP = 10kΩ, VO = (0.1 to 0.9) × VDD | 0.22 | μs | ||

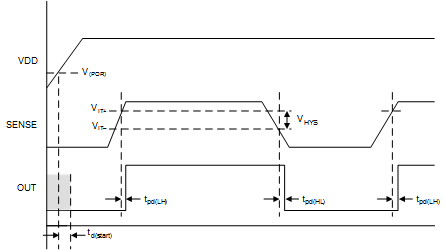

Figure 5-1 Timing Diagram
