ZHCSUJ7B May 2024 – February 2025 TPS22991
PRODUCTION DATA
3 說明
TPS22991 是一款具有受控壓擺率的小型、低 RON 單通道負載開關。該器件包含一個可在 1.0V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且支持 3A 的最大持續電流。開關由可與低壓控制信號直接連接的打開和關閉輸入控制。
該器件具有小尺寸和低 RON，非常適合于空間受限的電池供電型應用。該開關還具有寬輸入電壓范圍，可作為多個不同電壓軌的多用途解決方案。該器件的受控上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。TPS22991 通過集成一個 150Ω 下拉電阻器以在開關關閉時實現快速輸出放電 (QOD)，可進一步縮小總體解決方案尺寸。
TPS22991 采用節省空間的小型 0.85mm × 0.75mm、0.4mm 間距、4 引腳 UQFN 封裝。該器件在自然通風環境下的額定運行溫度范圍為 –55°C 至 +125℃。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

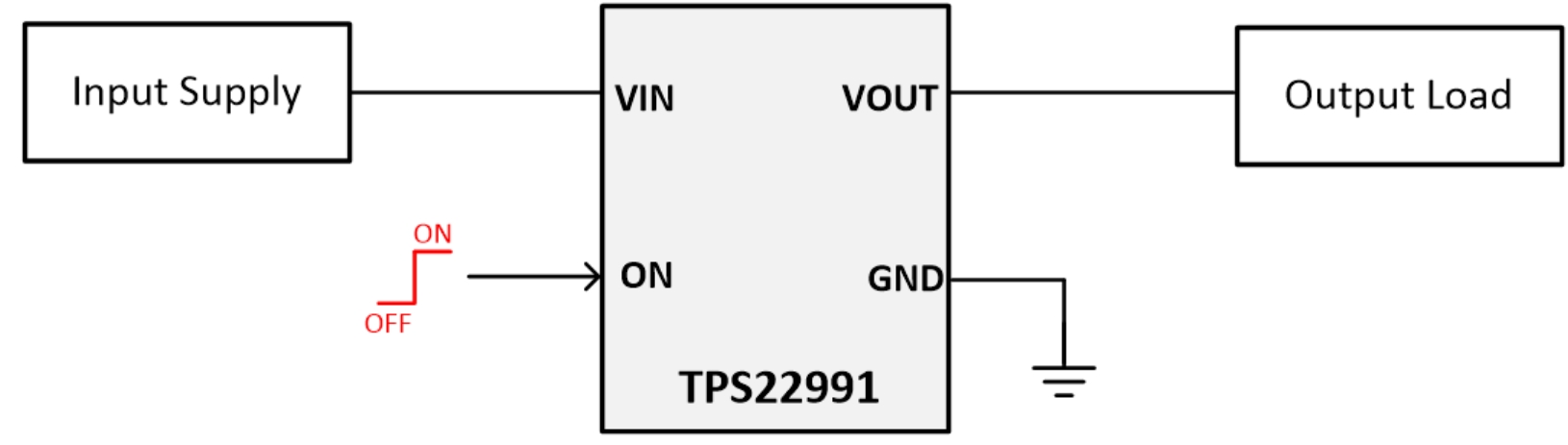

TPS22991 典型應用
