5 引腳配置和功能

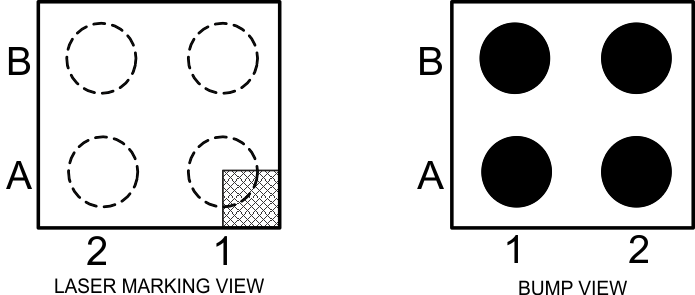

圖 5-1 YFP 封裝4 引腳 DSBGA頂視圖表 5-1 引腳描述
| B | 打開 | GND |
| A | VIN | VOUT |
| 2 | 1 |
表 5-2 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| A1 | VOUT | O | 開關輸出。在此引腳和 GND 之間放置陶瓷旁路電容器。有關更多信息，請參閱 詳細描述 部分 |
| A2 | VIN | I | 開關輸入。在此引腳和 GND 之間放置陶瓷旁路電容器。有關更多信息，請參閱 詳細描述 部分 |
| B1 | GND | — | 器件接地 |
| B2 | 打開 | I | 高電平有效開關控制輸入。請勿懸空 |
(1) I = 輸入；O = 輸出。
