ZHCSFR6C December 2016 – January 2018 TPS22810
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRV|6
訂購信息
3 說明
TPS22810 是一款單通道負載開關，其具有可配置的上升時間并集成有快速輸出放電 (QOD) 功能。此外，該器件還 具有 熱關斷保護，可防止器件結溫過高，借此從內部確保器件處于安全工作區域。該器件包括一個 N 通道金屬氧化物半導體場效應晶體管 (MOSFET)，可在 2.7V 至 18V 的輸入電壓范圍內運行。SOT23-5 (DBV) 封裝可支持 2A 的最大電流。WSON (DRV) 封裝可支持 3A 的最大電流。此開關由一個開關輸入控制，能夠直接連接低電壓控制信號。
該器件的可配置上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。欠壓閉鎖用于在 VIN 電壓降至閾值以下時關閉器件，以確保下游電路不會因為供電電壓低于預期值而損壞。可配置的快速輸出放電 (QOD) 引腳控制器件的下降時間，以便針對掉電進行靈活設計。
TPS22810 采用方便目測檢查焊點的帶引線 SOT-23 封裝 (DBV) 以及 WSON 封裝 (DRV)。該器件在自然通風環境下的額定運行溫度范圍為 -40?C 至 +105?C。刪除的 IMAX 和 IPLS
Device Information(1)
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| TPS22810 | SOT-23 (6) | 2.90mm x 2.80mm |
| WSON (6) | 2.00mm × 2.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

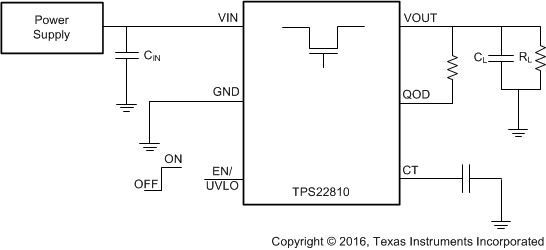

簡化原理圖
