3 說明
TPD6S300A 是一種單芯片 USB Type-C 端口保護器件，可提供 20V VBUS 短路過壓保護和 IEC ESD 保護。
自從 USB Type-C 連接器發布以來，市場上已經發布了很多不符合 USB Type-C 規格的 USB Type-C 產品和配件。其中的一個示例就是僅在 VBUS 線路上布設 20V 電壓的 USB Type-C 電力輸送適配器。USB Type-C 的另一個問題是，由于此小型連接器中的各引腳極為靠近，因此連接器的機械扭轉和滑動可能使引腳短路。這可能導致 20V VBUS 與 CC 和 SBU 引腳短路。此外，由于 Type-C 連接器中的各引腳極為靠近，所以存在碎屑和水氣導致 20V VBUS 引腳與 CC 和 SBU 引腳短路的嚴重問題。
這些非理想的設備和機械事件使得 CC 和 SBU 引腳必須能夠承受 20V 的電壓，即使這些引腳僅在 5V 或更低電壓下工作。通過在 CC 和 SBU 引腳上提供過壓保護，TPD6S300A 可以使 CC 和 SBU 引腳耐受 20V 的電壓，同時不會干擾正常工作。該器件將高壓 FET 串聯放置在 SBU 和 CC 線路上。當在這些線路上檢測到高于 OVP 閾值的電壓時，高壓開關被打開，并且將系統的其余部分與連接器上存在的高壓狀態隔離。
最后，大多數系統都需要為其外部引腳應用 IEC 61000-4-2 系統級 ESD 保護。TPD6S300A 為 CC1、CC2、SBU1、SBU2、DP 和 DM 引腳集成了 IEC 61000-4-2 ESD 保護，無需再在連接器上（外部）放置高電壓 TVS 二極管。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD6S300A | WQFN (20) | 3.00mm × 3.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

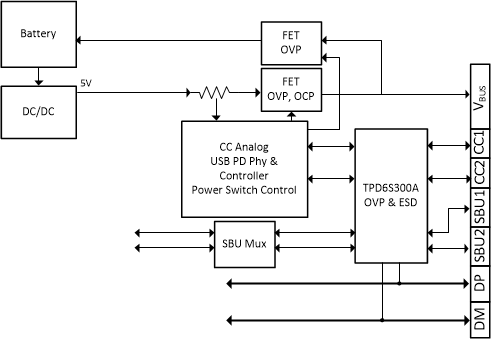

CC 和 SBU 過壓保護

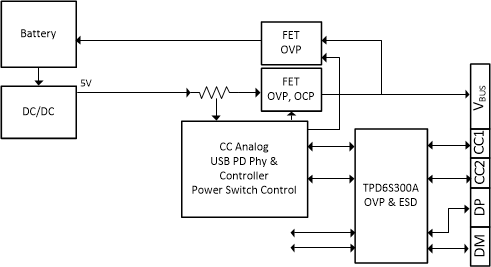

CC 和 DP/DM 過壓保護
