ZHCSDL8A December 2014 – February 2015 TPD6F002-Q1
PRODUCTION DATA.
1 特性
2 應用
- 液晶顯示屏 (LCD) 顯示接口
- 通用輸入/輸出 (GPIO)
- 存儲器接口
- 采用柔性電纜的數據線
- FPD-Link
3 說明
TPD6F002-Q1 是一款高度集成的器件，該器件提供有 6 通道 EMI 濾波器和基于瞬態電壓抑制器 (TVS) 的 ESD 保護二極管陣列。 低通濾波器陣列可為數據端口抑制 EMI/射頻干擾 (RFI) 輻射，防止其受到電磁干擾。 TVS 二極管陣列的額定 ESD 沖擊消散值高于 IEC 61000-4-2 國際標準中規定的最高水平。 此器件高度集成，并且采用易于布線的小型 DSV 封裝，可對 LCD 顯示屏、存儲器接口、GPIO 線和 FPD-Link 提供強力的電路保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD6F002-Q1 | SON (12) | 3.00mm x 1.35mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

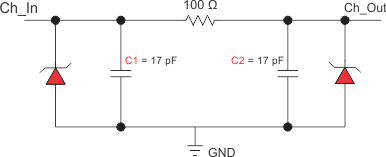

4 簡化電路原理圖
