ZHCSAK3O December 2012 – August 2024 TPD1E05U06 , TPD4E05U06 , TPD6E05U06
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
3 說明
TPDxE05U06 是基于單向瞬態電壓抑制器 (TVS) 的靜電放電 (ESD) 保護二極管產品系列，具有超低電容。每個器件的 ESD 沖擊消散值高于 IEC 61000-4-2 國際標準規定的最高水平。TPDxE05U06 超低負載電容特性使得該器件非常適合保護任何高速信號引腳。
TPDxE05U06 的典型應用包括 HDMI 1.4b、HDMI 2.0、USB 3.0、MHL、LVDS、DisplayPort、PCI-Express?、eSata 和 V-by-One? HS 中的高速信號線。
器件信息
| 器件型號 | 通道數 | 封裝(1) |
|---|---|---|
| TPD1E05U06 | 單通道 | DPY（X1SON，2） |
| DYA（SOD-523，2） | ||
| TPD4E05U06 | 4 通道 | DQA（USON，10） |
| TPD6E05U06 | 6 通道 | RVZ（USON，14） |
(1) 有關更多信息，請參閱節 10。

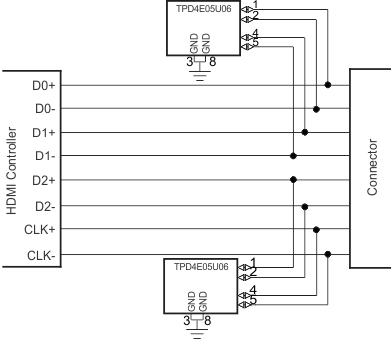

簡化原理圖

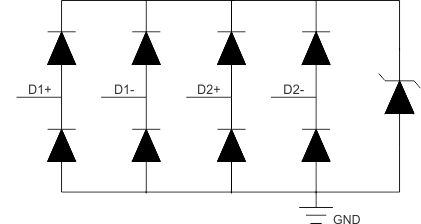

TPD4E05U06 功能方框圖
