1 特性
- 符合 AEC-Q101
- IEC 61000-4-2 4 級 ESD 保護
- ±12kV 接觸放電
- ±15kV 氣隙放電
- ISO 10605（330pF，330Ω）ESD 保護
- ±10kV 接觸放電
- ±10kV 氣隙放電
- IEC 61000-4-4 瞬態放電 (EFT) 保護
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保護
- 2A (8/20µs)
- IO 電容：
- 0.25pF（典型值）
- 直流擊穿電壓：5.5V（最小值）
- 超低泄漏電流：10nA（最大值）
- 低 ESD 鉗位電壓：8.8V (5A TLP)
- 支持速率高達 10Gbps 的高速接口
- 工業溫度范圍：-40°C 至 +125°C
- 簡易直通布線封裝
2 應用
- 終端設備
- 音響主機
- 后座娛樂系統
- 遠程信息處理
- USB 集線器
- 儀表組
- 車身控制模塊
- 媒體接口
- 接口
- USB Type-C
- USB 3.1 第 2 代
- 高清多媒體接口 (HDMI) 2.0/1.4
- USB 3.0
- DisplayPort 1.3
- 10/100/1000Mbps 以太網
3 說明
TPD4E02B04-Q1 是一種經過汽車認證的雙向 TVS ESD 保護二極管陣列，用于 USB Type-C 和 HDMI 2.0 電路保護。TPD4E02B04-Q1 的額定 ESD 沖擊消散值高達 10kV，符合 ISO 10605（330pF，330Ω）ESD 標準。TPD4E02B04 的額定 ESD 沖擊消散值也達到了 IEC 61000-4-2 國際標準（4 級）中規定的最高水平。
該器件的每個通道均 具有 一個 0.25pF IO 電容，適用于保護速率高達 10Gbps 的高速接口（例如第 2 代 USB 3.1）。低動態電阻和低鉗位電壓確保系統級抗瞬變事件保護。
TPD4E02B04-Q1 采用符合行業標準的 USON-10 (DQA) 封裝。該封裝 采用 直通布線，其引腳間距為 0.5mm，能夠簡化實現并縮短設計時間。
該器件還具有未經過汽車認證的型號：TPD4E02B04。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD4E02B04-Q1 | USON (10) | 2.50mm x 1.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

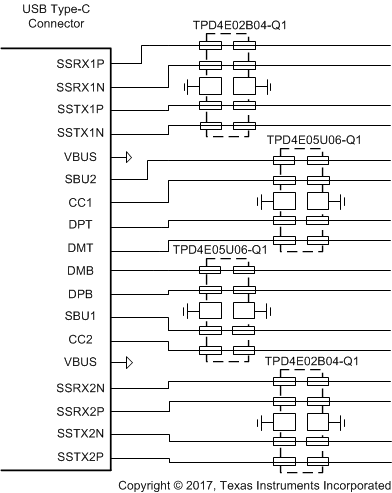

典型應用原理圖
