ZHCSF88A May 2016 – July 2016 TPD1E1B04
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DPY|2
散熱焊盤機械數據 (封裝 | 引腳)
- DPY|2
訂購信息
1 特性
- IEC 61000-4-2 4 級靜電放電 (ESD) 保護
- ±30kV 接觸放電
- ±30kV 氣隙放電
- IEC 61000-4-4 瞬態放電 (EFT) 保護
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保護
- 6.3A (8/20µs)
- IO 電容值：1pF（典型值）
- 直流擊穿電壓：6.4V（典型值）
- 低泄漏電流：100nA（最大值）
- 極低 ESD 鉗位電壓
- 8.5V（±16A TLP 時）
- RDYN：0.15Ω
- 工業溫度范圍：-40°C 至 +125°C
- 行業標準的 0402 封裝
2 應用
- 終端設備
- 可穿戴產品
- 便攜式計算機和臺式機
- 手機和平板電腦
- 機頂盒
- 數字視頻錄像機 (DVR) 和網絡視頻錄像機 (NVR)
- 電視和監視器
- EPOS（電子銷售終端）
- 接口
- USB 2.0/1.1
- 通用輸入/輸出 (GPIO)
- 按鈕
- 音頻
3 說明
TPD1E1B04 是一款雙向 TVS ESD 保護二極管，特有低 RDYN 和低鉗位電壓。TPD1E1B04 的額定 ESD 沖擊消散值等于 IEC 61000-4-2（4 級）國際標準中規定的最高水平。
超低動態電阻 (0.15Ω) 和極低鉗位電壓（16A TLP 時為 8.5V）可針對瞬變事件提供系統級保護。該器件 特有 一個 1pF IO 電容，非常適合用于保護 USB 2.0 等接口。
TPD1E1B04 采用符合行業標準的 0402 (DPY) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD1E1B04 | X1SON (2) | 0.60mm x 1.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

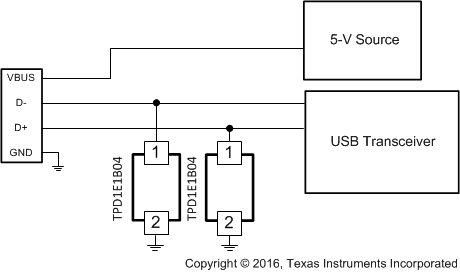

典型的 USB 2.0 應用原理圖
4 修訂歷史記錄
Changes from * Revision (May 2016) to A Revision
- 已將器件狀態從產品預覽更改為量產數據 Go
