8.3 導通漏電流
源極導通漏電流 (IS(ON)) 和漏極導通漏電流 (ID(ON)) 表示開關處于導通狀態時的通道漏電流。IS(ON) 是在漏極浮動的情況下測量的，而 ID(ON) 是在源極浮動的情況下測量的。圖 8-3 展示了用于測量導通漏電流的電路。

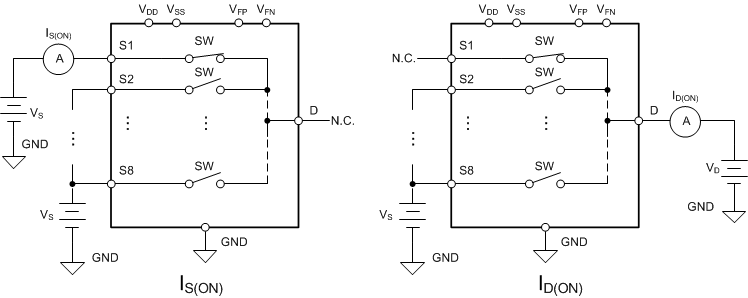

圖 8-3 導通漏電流測量設置
