6 引腳配置和功能

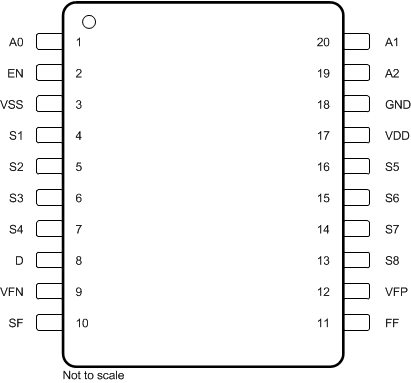

圖 6-1 PW 封裝，20 引腳 TSSOP（頂視圖）

圖 6-2 RTJ 封裝，20 引腳 WQFN（頂視圖）

表 6-1 引腳功能：TMUX7348F

引腳			類型⁽¹⁾	說明
名稱	TSSOP	WQFN	類型⁽¹⁾	說明
A0	1	19	I	邏輯控制輸入地址 0 (A0)。該引腳具有 4MΩ 內部下拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
A1	20	18	I	邏輯控制輸入地址 1 (A1)。該引腳具有 4MΩ 內部下拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
A2	19	17	I	邏輯控制輸入地址 2 (A2)。該引腳具有 4MΩ 內部下拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
D	8	6	I/O	漏極引腳。可以是輸入或輸出。漏極引腳不受過壓保護，應保持在推薦的工作范圍內。
EN	2	20	I	高電平有效邏輯使能 (EN) 引腳。該引腳具有 4MΩ 內部下拉電阻。當引腳為低電平時，該器件被禁用，所有開關都變為高阻抗。當該引腳為高電平時，Ax 邏輯輸入確定各個開關狀態。如需了解更多詳情，請參閱節 9.4.3。
FF	11	9	O	一般故障標志。該引腳為漏極開路輸出，當在任何源極 (Sx) 輸入引腳上檢測到過壓情況時，該引腳被斷言為低電平。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
GND	18	16	P	接地 (0V) 基準。
S1	4	2	I/O	過壓保護源極引腳 1。可以是輸入或輸出。
S2	5	3	I/O	過壓保護源極引腳 2。可以是輸入或輸出。
S3	6	4	I/O	過壓保護源極引腳 3。可以是輸入或輸出。
S4	7	5	I/O	過壓保護源極引腳 4。可以是輸入或輸出。
S5	16	14	I/O	過壓保護源極引腳 5。可以是輸入或輸出。
S6	15	13	I/O	過壓保護源極引腳 6。可以是輸入或輸出。
S7	14	12	I/O	過壓保護源極引腳 7。可以是輸入或輸出。
S8	13	11	I/O	過壓保護源極引腳 8。可以是輸入或輸出。
SF	10	8	O	具體故障標志。表 9-1 展示了該引腳如何是漏極開路輸出，以及當根據 A0、A1 和 A2 的狀態在特定引腳上檢測到過壓情況時，該引腳如何被斷言為低電平。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
V_DD	17	15	P	正電源。該引腳是正電源電勢最高的引腳。為了可靠運行，在 V_DD 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_FN	9	7	P	負極故障電壓電源，用于確定負極側的過壓保護觸發閾值。如果觸發閾值與器件的負電源相同，則連接到 V_SS。為了可靠運行，在 V_FN 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_FP	12	10	P	確定正極側過壓保護觸發閾值的正故障電壓電源。如果觸發閾值與器件的正電源相同，則連接到 V_DD。為了可靠運行，在 V_FP 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_SS	3	1	P	負電源。該引腳是負電源電勢最高的引腳。在單電源應用中，該引腳可以接地。為了可靠運行，在 V_SS 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
散熱焊盤			—	散熱焊盤。內部未連接散熱焊盤。建議將焊盤連接至 GND 或 V_SS 以獲得最佳性能。

(1) I = 輸入，O = 輸出，I/O = 輸入和輸出，P = 電源

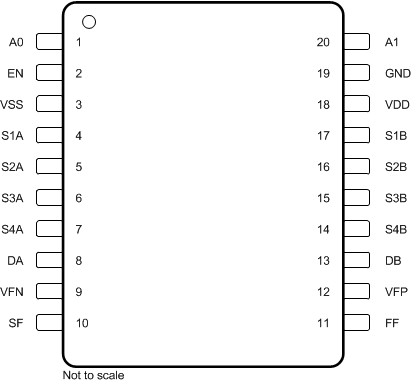

圖 6-3 PW 封裝，20 引腳 TSSOP（頂視圖）

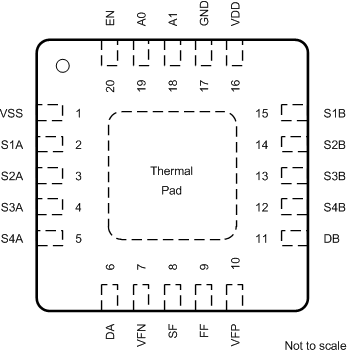

圖 6-4 RTJ 封裝，20 引腳 WQFN（頂視圖）

表 6-2 引腳功能：TMUX7349F

引腳			類型⁽¹⁾	說明
名稱	TSSOP	WQFN	類型⁽¹⁾	說明
A0	1	19	I	邏輯控制輸入地址 0 (A0)。該引腳具有 4MΩ 內部下拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
A1	20	18	I	邏輯控制輸入地址 1 (A1)。該引腳具有 4MΩ 內部下拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
DA	8	6	I/O	漏極端子 A。可以是輸入或輸出。漏極引腳不受過壓保護，應保持在推薦的工作范圍內。
DB	13	11	I/O	漏極端子 B。可以是輸入或輸出。漏極引腳不受過壓保護，應保持在推薦的工作范圍內。
EN	2	20	I	高電平有效邏輯使能 (EN) 引腳。該引腳具有 4MΩ 內部下拉電阻。當引腳為低電平時，該器件被禁用，所有開關都變為高阻抗。當該引腳為高電平時，Ax 邏輯輸入確定各個開關狀態。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。如需了解更多詳情，請參閱節 9.4.3。
FF	11	9	O	一般故障標志。該引腳為漏極開路輸出，當在任何源極 (Sx) 輸入引腳上檢測到過壓情況時，該引腳被斷言為低電平。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
GND	19	17	P	接地 (0V) 基準
S1A	4	2	I/O	過壓保護源極引腳 1A。可以是輸入或輸出。
S1B	17	15	I/O	過壓保護源極引腳 1B。可以是輸入或輸出。
S2A	5	3	I/O	過壓保護源極引腳 2A。可以是輸入或輸出。
S2B	16	14	I/O	過壓保護源極引腳 2B。可以是輸入或輸出。
S3A	6	4	I/O	過壓保護源極引腳 3A。可以是輸入或輸出。
S3B	15	13	I/O	過壓保護源極引腳 3B。可以是輸入或輸出。
S4A	7	5	I/O	過壓保護源極引腳 4A。可以是輸入或輸出。
S4B	14	12	I/O	過壓保護源極引腳 4B。可以是輸入或輸出。
SF	10	8	O	具體故障標志。表 9-2 展示了該引腳如何是漏極開路輸出，以及當根據 A0、A1 和 EN 的狀態在特定引腳上檢測到過壓情況時，該引腳如何被斷言為低電平。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。
V_DD	18	16	P	正電源。該引腳是正電源電勢最高的引腳。為了可靠運行，在 V_DD 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_FN	9	7	P	負極故障電壓電源，用于確定負極側的過壓保護觸發閾值。如果觸發閾值與器件的負電源相同，則連接到 V_SS。為了可靠運行，在 V_FN 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_FP	12	10	P	確定正極側過壓保護觸發閾值的正故障電壓電源。如果觸發閾值與器件的正電源相同，則連接到 V_DD。為了可靠運行，在 V_FP 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
V_SS	3	1	P	負電源。該引腳是負電源電勢最高的引腳。在單電源應用中，該引腳可以接地。為了可靠運行，在 V_SS 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。
散熱焊盤			—	散熱焊盤。內部未連接散熱焊盤。建議將焊盤連接至 GND 或 V_SS 以獲得最佳性能。

(1) I = 輸入，O = 輸出，I/O = 輸入和輸出，P = 電源
