3 說明
TMUX7212 是互補金屬氧化物半導體 (CMOS) 開關，具有四個獨立可選的 1:1 單極單擲 (SPST) 開關通道。該器件支持單電源（4.5V 至 44V）、雙電源（±4.5V 至 ±22V）或非對稱電源（例如，VDD = 12V，VSS = –5V）。TMUX721x 可支持源極 (Sx) 和漏極 (Dx) 引腳上 VSS 到 VDD 范圍的雙向模擬和數字信號。
TMUX721x 的開關通過 SELx 引腳上適當的邏輯控制輸入控制。TMUX721x 是精密開關和多路復用器系列器件，具有非常低的導通和關斷泄漏電流，因此可用于高精度測量應用。
TMUX721x 具有閂鎖效應抑制，可防止器件內寄生結構之間通常由過壓事件引起的大電流不良事件。閂鎖狀態通常會一直持續到電源軌關閉為止，并可能導致器件失效。閂鎖效應抑制使得 TMUX721x 能夠在惡劣的環境中使用。
表 3-1 器件信息
| 器件型號(1) | 有源邏輯 | 封裝 (2) |
|---|---|---|
| TMUX7211 | 邏輯低電平 | PW（TSSOP，16） RUM（WQFN，16） |
| TMUX7212 | 邏輯高電平 | |
| TMUX7213 | 邏輯低電平 + 邏輯高電平 |
(1) 請參閱器件比較。
(2) 有關更多信息，請參閱節 12。

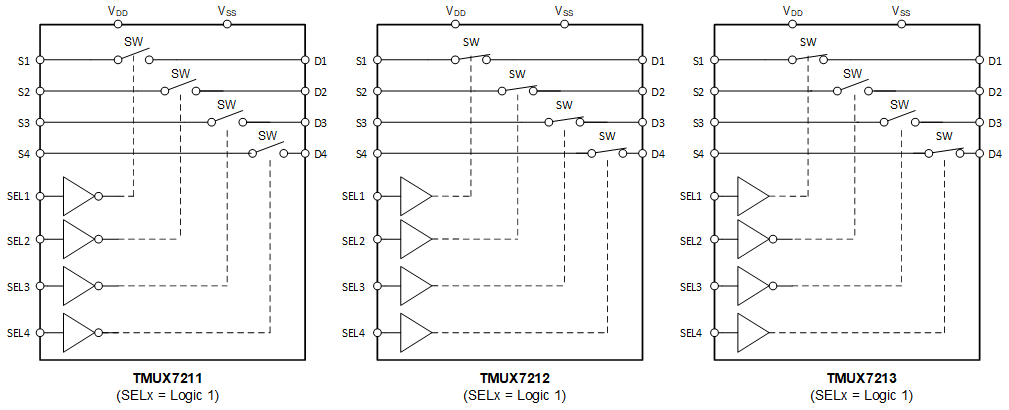

TMUX721x 功能方框圖
