7.3.7 超低電荷注入

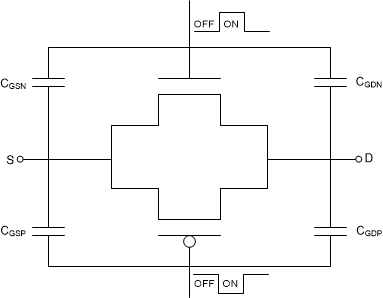

圖 7-1 展示了 TMUX720x 器件的傳輸門拓?fù)浣Y(jié)構。與 NMOS 和 PMOS 相關的雜散電容中的任何不匹配都會在開關斷開或閉合時導致輸出電平發生變化。
圖 7-1 傳輸門拓?fù)?/span>TMUX720x 包含可減少漏極 (Dx) 電荷注入的專用架構。為了進一步減少敏感應用中的電荷注入，可以在源極 (S) 上添加補償電容器 (Cp)。按照設計，會將開關轉換中的過量電荷推入源極 (S) 補償電容器，而非漏極 (D) 補償電容器。通常，Cp 應比漏極 (D) 等效負載電容大 20 倍。圖 7-2 展示了源極側不同補償電容器的電荷注入變化。該圖是在 TMUX7219 上捕獲的，TMUX7219M 屬于 TMUX72xx 系列，具有 100pF 負載電容。
圖 7-2 電荷注入補償
