7.1 導通電阻
器件的導通電阻是器件源極 (Sx) 和漏極 (D) 引腳之間的歐姆電阻。導通電阻隨輸入電壓和電源電壓的變化而變化。符號 RON 用于表示導通電阻。下圖顯示了用于測量 RON 的測量設置。圖 7-1 顯示了如何通過 RON = V/ISD 來計算 RON，可以使用該設置來測量電壓 (V) 和電流 (ISD)。

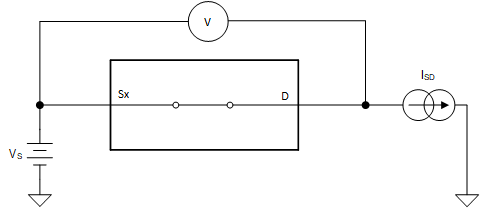

圖 7-1 導通電阻測量設置
