7.5 先斷后合
先斷后合延遲是一項安全功能，可防止在開關器件時連接兩個輸入。輸出首先斷開與導通狀態開關的連接，然后與下一個導通狀態開關建立連接。斷開 和閉合 之間的延時時間稱為先斷后合延遲。圖 7-5 展示了用于測量先斷后合延遲（用符號 tOPEN(BBM) 表示）的設置。

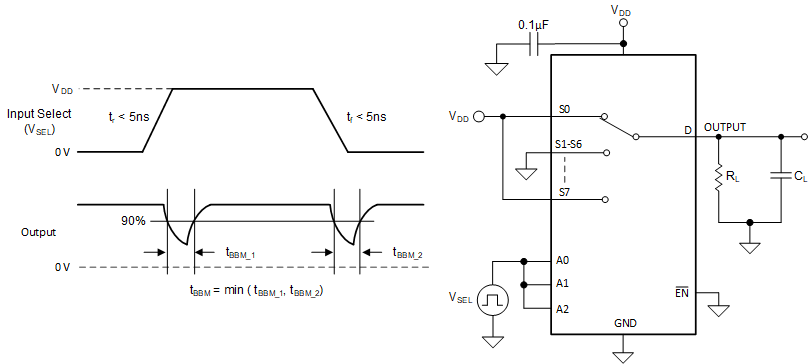

圖 7-5 先斷后合延遲測量設置
