ZHCSJV2B June 2019 – February 2024 TMUX1136
PRODUCTION DATA

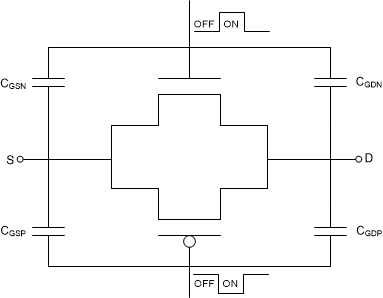

TMUX1136 具有傳輸門拓撲結構,如圖 7-3 所示。與 NMOS 和 PMOS 相關的雜散電容中的任何不匹配都會在開關斷開或閉合時導致輸出電平發生變化。

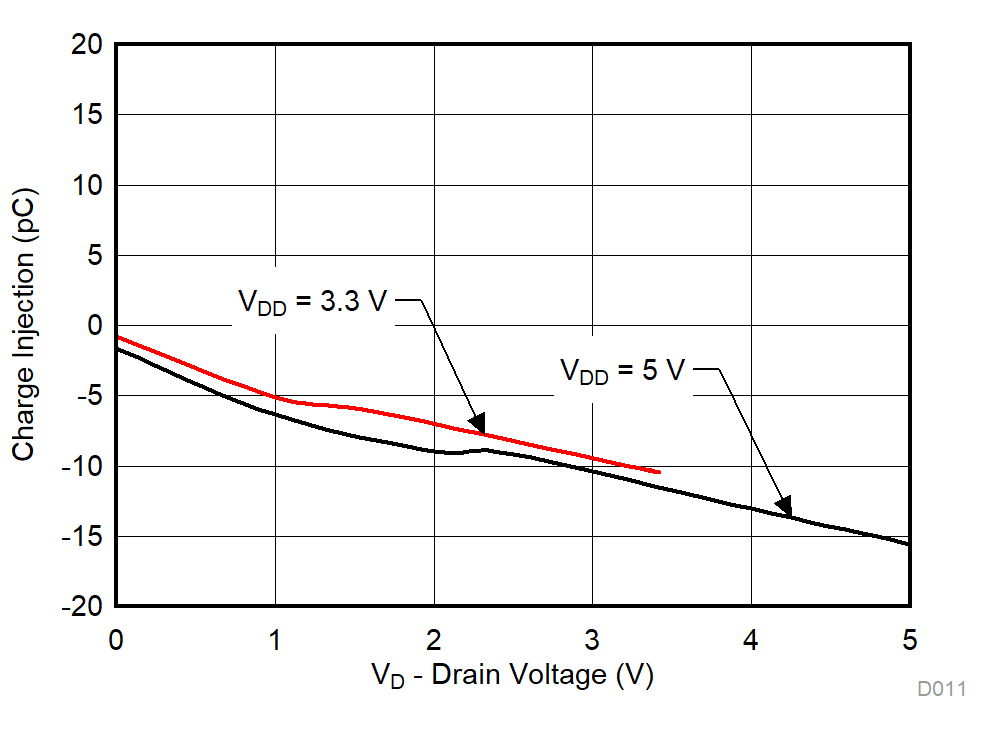

TMUX1136 具有特殊的電荷注入消除電路,可在 VD = 1V 時將從源極到漏極的電荷注入降至 -6pC,如圖 7-4 所示。
