3 說明
TMUX1111、TMUX1112 和 TMUX1113 是精密互補金屬氧化物半導體 (CMOS) 器件，具有四個獨立的可選 1:1、單極單投 (SPST) 開關。1.08V 至 5.5V 的寬工作電源電壓范圍使其適用于從醫療設備到工業系統的各種應用。該器件可在源極 (Sx) 和漏極 (Dx) 引腳上支持從 GND 到 VDD 范圍的雙向模擬和數字信號。
TMUX1111 的開關可通過邏輯 0 在恰當的邏輯控制輸入下打開，而要打開 TMUX1112 中的開關，則需邏輯 1。TMUX1113 的四個通道通過兩個支持邏輯 0 的開關分開，而另外兩個開關則支持邏輯 1。TMUX1113 具有先斷后合開關，因此該器件可用于交叉點開關應用。
TMUX111x 器件是精密開關和多路復用器器件系列中的一部分。此類器件具有非常低的導通和關斷漏電流以及較低的電荷注入，因此可用于高精度測量應用。8nA 的低電源電流和小型封裝選項使其可用于便攜式應用。
(1) 請參閱器件比較。
(2) 有關更多信息，請參閱節 12。

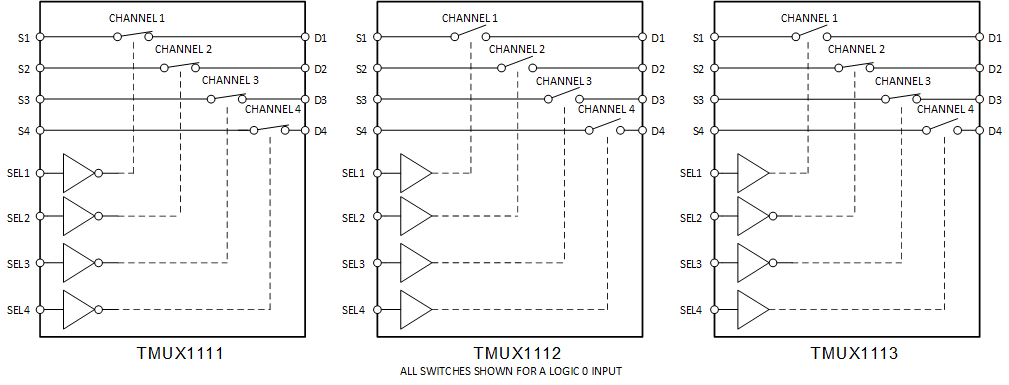

TMUX111x 方框圖
