ZHCSKH3 November 2019 TMP392
PRODUCTION DATA.

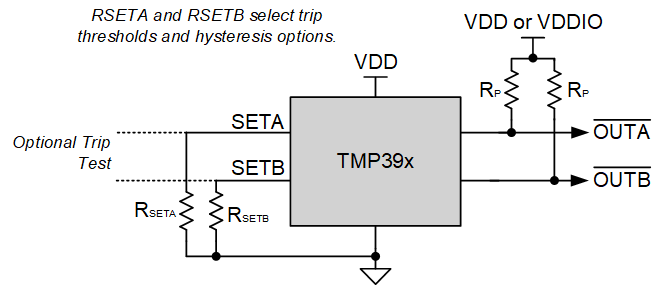

TMP392 器件屬于超低功耗、雙通道、電阻器可編程溫度開關系列,可在 30°C 至 130°C 范圍內對系統過熱事件進行保護和檢測。TMP392可提供雙路過熱(熱、溫)檢測。跳閘溫度 (TTRIP) 和熱遲滯 (THYST) 選項可由兩個位于 SETA 和 SETB 引腳上的 E96 系列電阻器(1% 容差)進行編程。通道 A 電阻器的阻值范圍為 1.05KΩ 至 909KΩ,具有 48 個不同阻值。通道 B 電阻器的阻值范圍為 10.5KΩ 至 909KΩ
SETA 輸入的接地電阻器值可設置通道 A 的 TTRIP 閾值。SETB 輸入的接地電阻器值可設置通道 B 的 TTRIP 閾值,兩個通道的 THYST 選項可設置為 5°C 或 10°C,以防止發生不需要的數字輸出切換。當 SETB 輸入接地,通道 A 運行時具有 20°C 的遲滯。電阻器精度對 TTRIP 精度沒有影響。
為使客戶能夠進行電路板級制造, TMP392 可通過發揮 SETA 或 SETB 引腳功能激活數字輸出,從而支持跳閘測試功能。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TMP392 | SOT-563 (6) | 1.60mm × 1.20mm |
| 器件型號 | 功能 | 輸出類型 |
|---|---|---|
| TMP390 | 熱/冷 | 開漏 |
| TMP392 | 熱/溫 |
