3 說明
TMP20 器件是采用微型 SOT-563 封裝的 CMOS 精確模擬輸出溫度傳感器。TMP20 的電源電壓為 2.7V 至 5.5V，電源電流為 4µA 時，可在 –55°C 至 +130°C 的溫度范圍內運行。當工作溫度范圍為 15°C 至 130°C 時，工作電壓可低至 1.8V。線性傳遞函數的斜率為 –11.77mV/°C（典型值），0°C 時輸出電壓為 1.8639V（典型值）。在 -55°C 至 130°C 的完整額定溫度范圍內，TMP20 精度為 ±2.5°C。

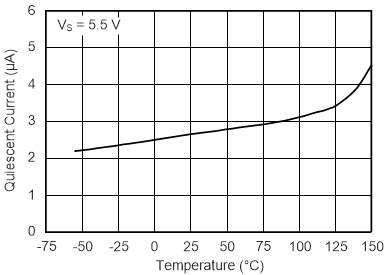

TMP20 的 4µA（最大）電源電流會將器件的自發熱限制為低于 0.01°C。當 V+ 低于 0.5V 時，器件處于關斷模式，耗電不到 20nA（典型值）。
TMP20 采用 5 引線 SC70 或 6 引線 SOT-563 封裝，可降低所需的總體布板空間。
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
