ZHCSOF0C July 2021 – June 2022 TMP126
PRODUCTION DATA
8.3.2 壓擺率警告
壓擺率警告是一個可調整的警報選項，可以使用 Slew_Limit 寄存器進行調整。
壓擺率警告將在出現溫度尖峰時通知系統，使系統能夠在達到熱工作限值之前對溫度升高做出反應并予以糾正。與在超過熱限值后對系統進行調節相比，使用壓擺率警報不會超過規定的系統運行條件，將使系統運行得更加安全，可靠性更高。
圖 8-2 壓擺率警告
Slew_Limit 寄存器用于設置無符號限值。TMP126 將監控溫度壓擺率，并將從當前轉換到上一次轉換的溫度正向變化與 Slew_Limit 進行比較。如果壓擺率超過 Slew_Limit，則將設置 Alert_Status 寄存器中的相應位來表示警告。圖 8-3 顯示了相對于溫度轉換的壓擺率警告時序。壓擺率檢查總是適用于當前溫度轉換和上一次溫度轉換。
使用壓擺率警告功能時，請注意以下注意事項：
- 需要一個固定的時間段來進行壓擺率計算，并且僅在連續模式下可用。
- 與器件的其他時序參數類似，請考慮壓擺率計算間隔受器件時序變化 (tVAR) 的影響。
- 僅對于正溫度變化（溫度升高）支持壓擺率計算。
- 使用壓擺率警告功能時，應考慮傳感器響應時間，因為響應時間會影響傳感器對溫度變化的響應速度。

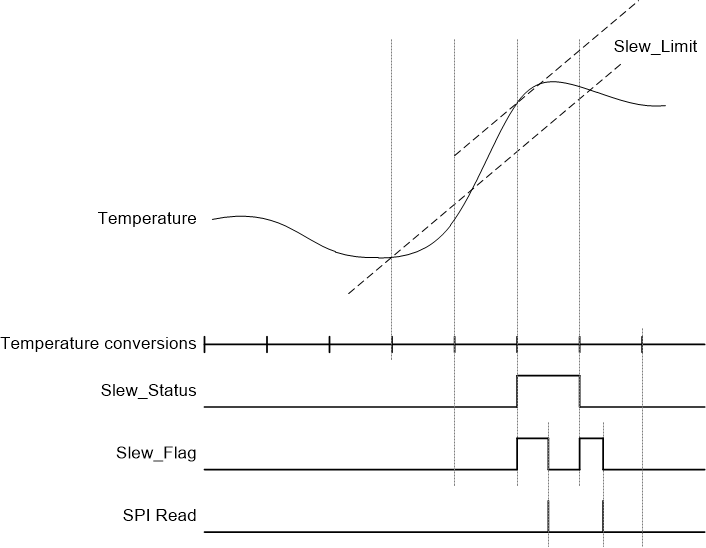

圖 8-3 壓擺率警告時序圖
