ZHCSE70D August 2015 – September 2017 TMDS181

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

RGZ|48
- MPQF123F

散熱焊盤機械數據 (封裝 | 引腳)

RGZ|48
- QFND014T

訂購信息

1 特性

HDMI™ 輸入端口與輸出端口間具有時鐘和數據恢復 (CDR) 電路，支持高達 6Gbps 的數據速率
在重定時器模式下可兼容高達 6Gbps 的 HDMI™ 電氣參數
支持 4k2k60p 和高達 WUXGA 16 位色深或 1080p，具有更高的刷新率
對輸入流重新定時以補償隨機抖動
自適應接收器均衡器或可編程固定均衡器
I²C 和引腳設置可編程
5+ 位對內偏移補償
支持單端模式 ARC
鏈路調試工具包括位于RX 均衡器之后眼圖
48 引腳 7mm × 7mm 0.5mm 間距超薄型四方扁平無引線 (VQFN) 封裝
擴展商業溫度范圍為 0°C 至 85°C (TMDS181)
工業溫度范圍為 -40°C 至 85°C (TMDS181I)

2 應用

數字電視
數字投影儀
音頻/視頻設備
Blu-Ray™DVD
監視器
臺式機/一體化計算機
有源線纜

3 說明

TMDS181x 是一款數字視頻接口 (DVI) 或高清多媒體接口 (HDMI™) 重定時器。TMDS181x 支持四條 TMDS 通道，音頻返回通道 (SPDIF_IN/ARC_OUT) 和數字顯示控制 (DDC) 接口。TMDS181x 支持高達 6Gbps 的信號傳輸速率，可實現最高分辨率達 4k2k60p 24 位/像素和高達 WUXGA 16 位色深或 1080p，并且具有較高的刷新率。TMDS181x 經配置可支持 HDMI2.0a 標準。TMDS181x 在低于 1.0Gbps 的數據速率下會自動配置為重驅動器，而在高于該速率時會自動配置為重定時器。重驅動器模式支持 HDMI1.4b，數據速率高達 3.4Gbps

TMDS181x 支持雙電源軌（V_DD 為 1.2V，V_CC 為 3.3V），有助于降低功耗。該器件采用多種電源管理方法來降低整體功耗。TMDS181x 通過 I²C 或引腳設置支持固定的接收 EQ 增益或自適應接收 EQ 控制，以補償不同長度的輸入電纜或電路板走線。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TMDS181	VQFN (48)	7.00mm × 7.00mm
TMDS181I	VQFN (48)	7.00mm × 7.00mm

如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

空白

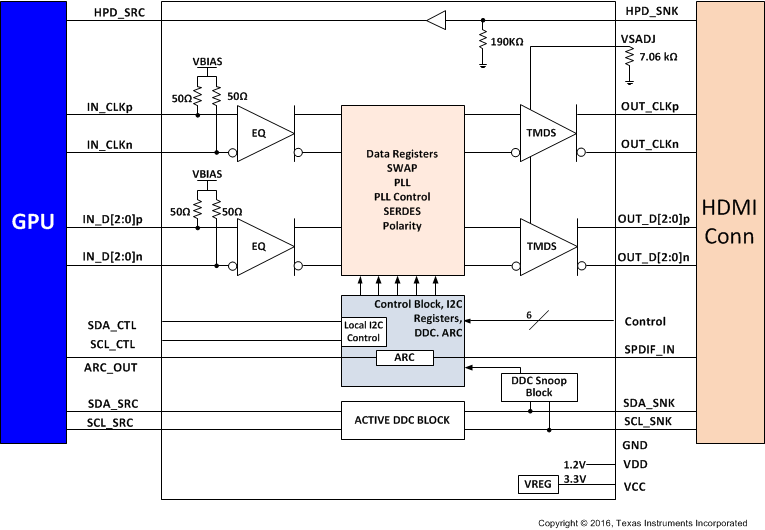

簡化電路原理圖
