3 說明
TMAG5110 和 TMAG5111 是
二維雙通道霍爾效應鎖存器，通過 2.5V 至 38V 電源供電。由于專為高速和高溫電機應用設計，這些器件針對利用旋轉磁體的應用進行了優化。通過集成兩個傳感器和兩個單獨的信號鏈，TMAG511x 可提供兩個獨立的數字輸出用于速度和方向計算 (TMAG5111)，或直接為每個獨立鎖存器提供數字輸出 (TMAG5110)。這種高度集成允許使用一個 TMAG511x 器件，而不是兩個單獨的鎖存器。
該器件提供標準的 3mT 工作點以及高靈敏度 1.4mT 工作點。更高的磁性靈敏度可實現靈活的低成本磁體選型和機械部件放置。TMAG511x 還提供了三個 2 軸組合選項（X-Y、Z-X、Z-Y），以允許傳感器相對于磁體靈活放置。
該器件在 –40°C 至 +125°C 的寬環境溫度范圍內能夠保持穩定一致的優異性能。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TMAG5110 | SOT-23 (5) | 2.9mm × 1.6mm |
| TMAG5111 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

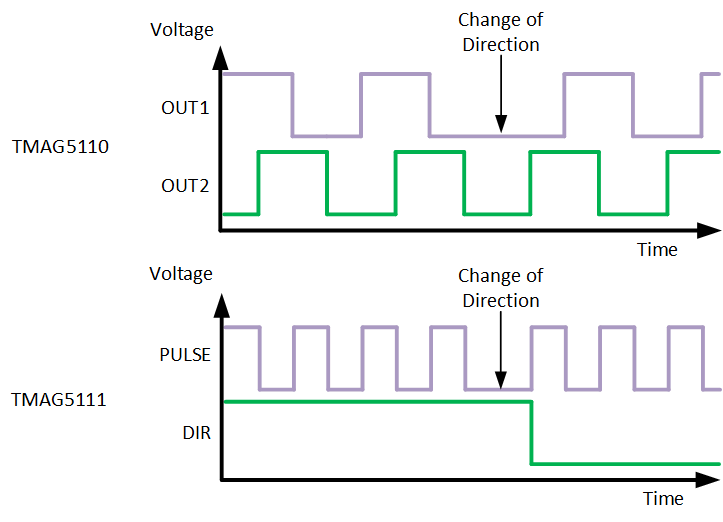

器件輸出
