6.3.3 容性負載和穩定性
TLV915x-Q1 具有電阻輸出級，能夠驅動中等容性負載，而且通過采用隔離電阻器，可以輕松配置該器件來驅動大型容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 6-3 和圖 6-4。在確定放大器是否將穩定運行時，需要考慮一些因素，如特定的運算放大器電路配置、布局、增益和輸出負載等。

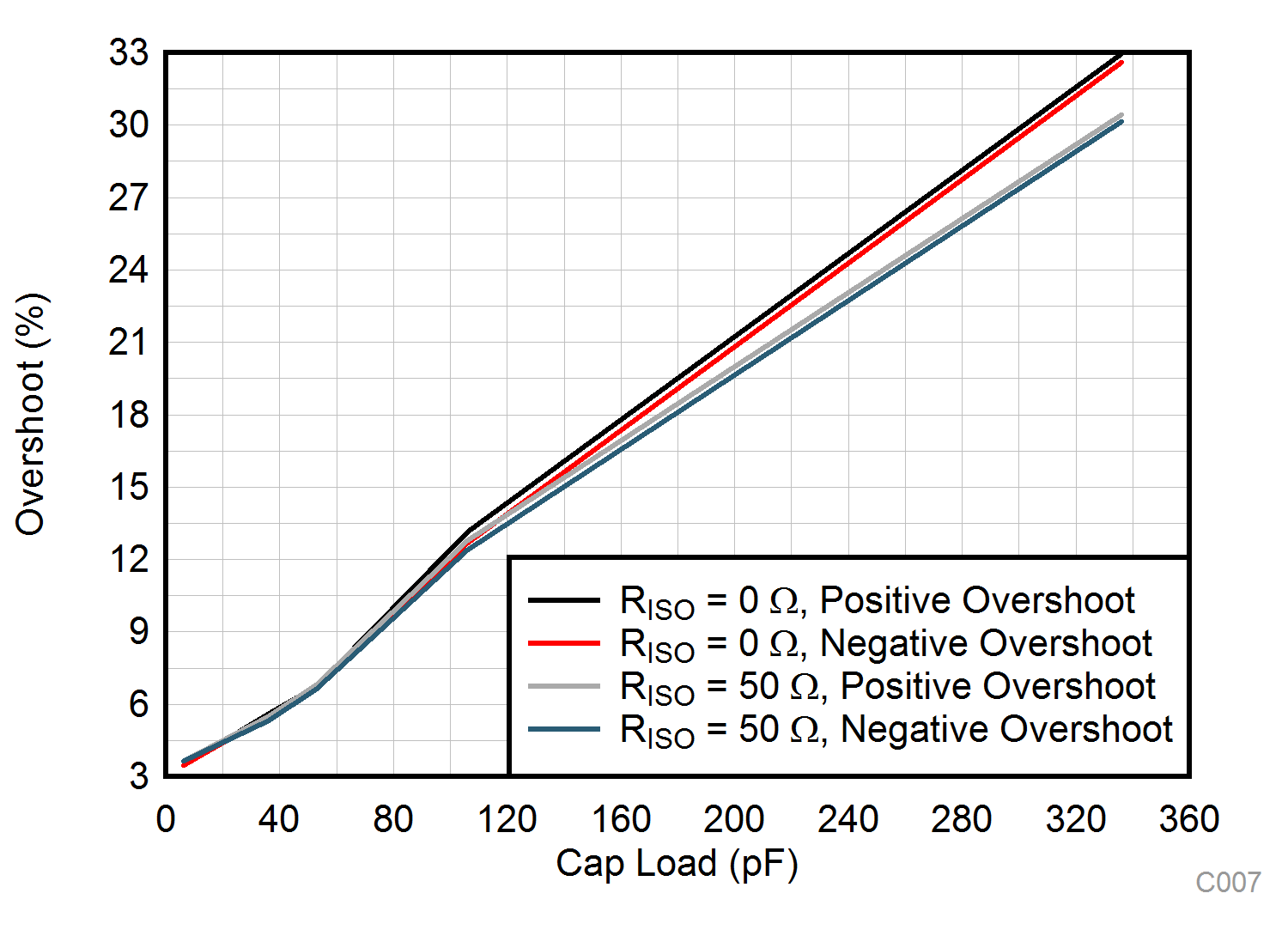

圖 6-3 小信號過沖與容性負載間的關系（10mV 輸出階躍，G = 1）
圖 6-4 小信號過沖與容性負載間的關系（10mV 輸出階躍，G = -1）為了在單位增益配置中獲得額外的驅動能力，通過在輸出中串聯一個小電阻器 RISO 來提高容性負載驅動能力，如圖 6-5 中所示。此電阻器可顯著減少振鈴，并保持純容性負載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通常可忽略不計。高容性負載驅動使 TLV915x-Q1 非常適合用于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 6-5 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 會修改系統的開環增益，因而能夠帶來更高的相位裕度 中總結了使用 TLV915x-Q1 的結果。
圖 6-5 使用 TLV9151-Q1 擴展容性負載驅動
