5.8 典型特性
TA = 25°C，VS = 5V，RPULLUP = 5.1k 至 5V（僅限推挽），CL = 15pF，VCM = 0V，VUNDERDRIVE = 100mV，VOVERDRIVE = 100mV（除非另有說明）。
圖 5-1 電源電流與電源電壓間的關系
圖 5-3 電源電流與輸入電壓間的關系，1.8V
圖 5-5 電源電流與輸入電壓間的關系，5V

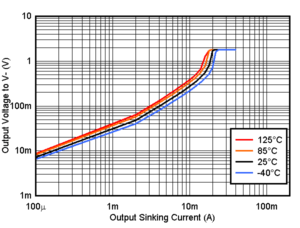

圖 5-7 輸出灌電流與輸出電壓間的關系，1.8V

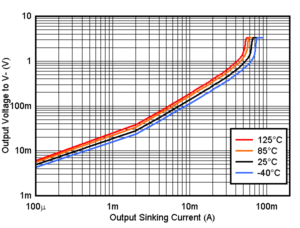

圖 5-9 輸出灌電流與輸出電壓間的關系，3.3V

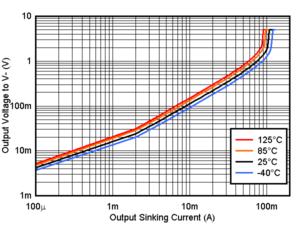

圖 5-11 輸出灌電流與輸出電壓間的關系，5V
圖 5-13 短路灌電流與溫度間的關系

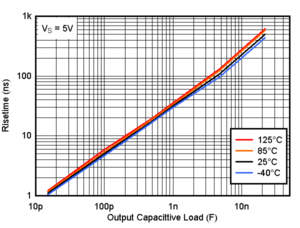

圖 5-15 上升時間與容性負載間的關系
圖 5-17 傳播延遲，從高電平到低電平，1.8V
圖 5-19 傳播延遲，從高電平到低電平，3.3V
圖 5-21 傳播延遲，從高電平到低電平，5V
圖 5-23 125°C 時失調電壓與輸入電壓間的關系，1.8V

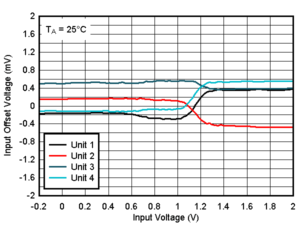

圖 5-25 25°C 時失調電壓與輸入電壓間的關系，1.8V
圖 5-27 -40°C 時失調電壓與輸入電壓間的關系，1.8V

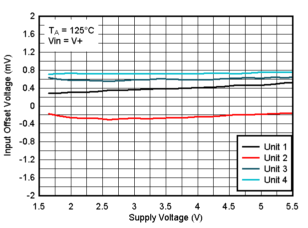

圖 5-29 125°C 時失調電壓與電源電壓間的關系，VIN = V+

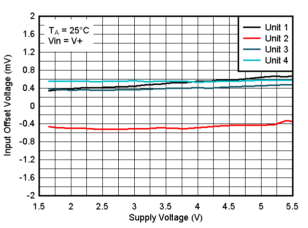

圖 5-31 25°C 時失調電壓與電源電壓間的關系，VIN = V+

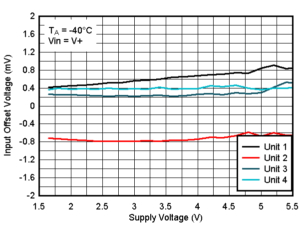

圖 5-33 -40°C 時失調電壓與電源電壓間的關系，VIN = V+
圖 5-2 電源電流與溫度間的關系
圖 5-4 電源電流與輸入電壓間的關系，3.3V

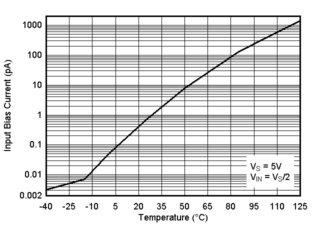

圖 5-6 輸入偏置電流與溫度間的關系
圖 5-8 輸出拉電流與輸出電壓間的關系，1.8V

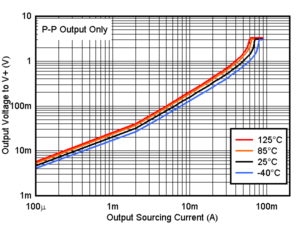

圖 5-10 輸出拉電流與輸出電壓間的關系，3.3V

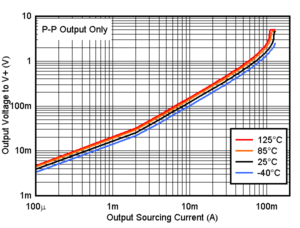

圖 5-12 輸出拉電流與輸出電壓間的關系，5V
圖 5-14 短路拉電流與溫度間的關系

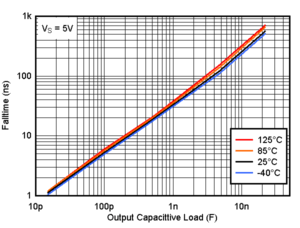

圖 5-16 下降時間與容性負載間的關系
圖 5-18 傳播延遲，從低電平到高電平，1.8V
圖 5-20 傳播延遲，從低電平到高電平，3.3V
圖 5-22 傳播延遲，從低電平到高電平，5V

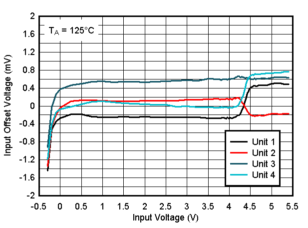

圖 5-24 125°C 時失調電壓與輸入電壓間的關系，5V

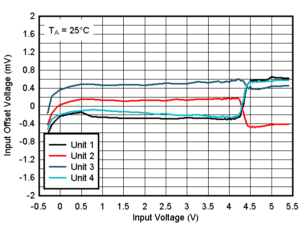

圖 5-26 25°C 時失調電壓與輸入電壓間的關系，5V

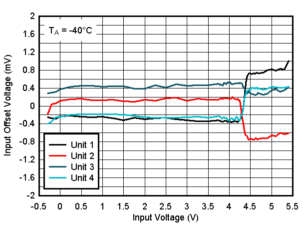

圖 5-28 -40°C 時失調電壓與輸入電壓間的關系，5V

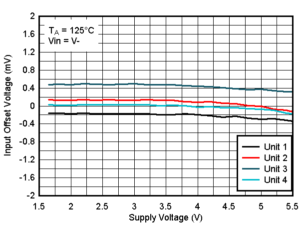

圖 5-30 125°C 時失調電壓與電源電壓間的關系，VIN = V–
圖 5-32 25°C 時失調電壓與電源電壓間的關系，VIN = V–

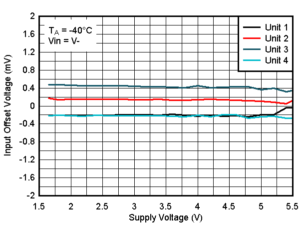

圖 5-34 -40°C 時失調電壓與電源電壓間的關系，VIN = V–
