ZHCSLH0G June 2020 – February 2025 TLV9020 , TLV9021 , TLV9022 , TLV9024 , TLV9030 , TLV9031 , TLV9032 , TLV9034
PRODMIX
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
3 說明
TLV902x 和 TLV903x 是單通道、雙通道和四通道比較器系列。該系列的輸入偏移電壓低，配備了容錯輸入和出色的速度功率組合。該系列的傳播延遲為100ns，每個通道的靜態電源電流僅為18μA。
該器件也具備上電復位 (POR) 特性，可確保輸出處于已知狀態，直到達到最低電源電壓。這可以防止系統上電和斷電期間出現輸出瞬變。
這些比較器也配備了容錯輸入，容錯輸入電壓可升至 6V 而不會造成損壞，也不會產生輸出相位反轉。該系列的比較器適合在惡劣嘈雜環境中進行精密電壓監測。
TLV902x 具備漏極開路輸出，可以在低于或高于電源電壓的情況下上拉。這些器件專為低壓邏輯轉換器而設計。
TLV903x 具備推挽式輸出級，能夠灌入和拉取許多毫安級電流以驅動 LED 或 MOSFET 柵極的容性負載。
TLV90x0 和 TLV90x1 是單通道器件的替代引腳排列版本。
該系列具有 -40°C 至 +125°C 的工業級額定溫度范圍，可采用標準的引線和無引線封裝。
器件信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值）(2) |
|---|---|---|
TLV90x0、 | SC-70 (5) | 1.25mm x 2.00mm |
| SOT-23 (5) | 1.60mm x 2.90mm | |
| TLV9022、 TLV9032 （雙通道） | SOIC (8) | 3.91mm × 4.90mm |
| TSSOP (8) | 3.00mm × 4.40mm | |
| VSSOP (8) | 3.00mm × 3.00mm | |
WSON (8) | 2.00mm × 2.00mm | |
| SOT-23 (8) | 1.60mm × 2.90mm | |
| TLV9024， TLV9034 （四通道） | SOIC (14) | 3.91mm × 8.65mm |
| TSSOP (14) | 4.40mm × 5.00mm | |
| SOT-23 (14) | 4.20mm x 2.00mm | |
| WQFN (16) | 3.00mm × 3.00mm | |
X2QFN (14)（預發布） | 2.00mm x 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

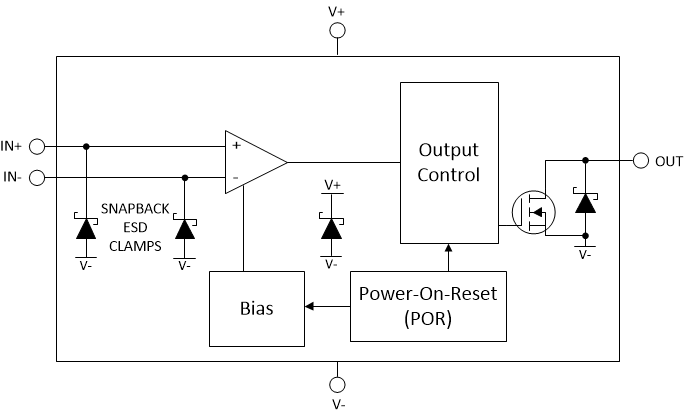

TLV902x 方框圖

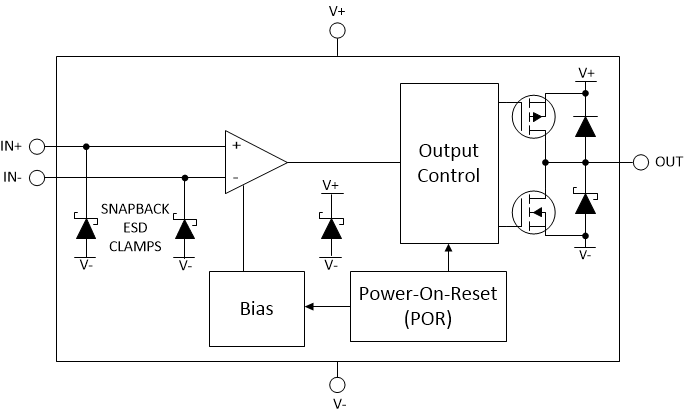

TLV903x 方框圖
