ZHCSFE8A August 2016 – November 2016 TLV8801 , TLV8802

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

DBV|5
- MPDS018T

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

6 規格

6.1 絕對最大額定值

在自然通風條件下的工作溫度范圍內（除非另有說明） ⁽¹⁾

			最小值	最大值	單位
電源電壓，V_s = (V+) - (V-)			-0.3	6	V
輸入引腳	電壓 ⁽²⁾ ⁽³⁾	共模	(V-) - 0.3	(V+) + 0.3	V
輸入引腳		差分	(V-) - 0.3	(V+) + 0.3	V
輸入引腳	電流		-10	10	mA
輸出短路電流 (A) ⁽⁴⁾			持續	持續
存儲溫度，T_stg			-65	150	°C
結溫				150	°C

(1) 超出絕對最大額定值下列出的應力值可能會對器件造成永久損壞。這些僅為在應力額定值下的工作情況，對于額定值下的器件的功能性操作以及在超出推薦的操作條件下的任何其它操作，在此并未說明。在絕對最大額定值條件下長時間運行會影響器件可靠性。

(2) 以 V- 為基準，在 ANY 引腳上不超過 -0.3V 或 +6.0V

(3) 輸入端子被二極管鉗制至電源軌。對于擺幅超過電源軌 0.3V 的輸入信號，必須將其電流限制為 10mA 或者更低。

(4) 對 Vs/2 短路，每個封裝對應一個放大器。在高環境溫度下持續短路運行可能會導致超過允許的最大結溫 (150°C)。

6.2 ESD 額定值

			值	單位
V_(ESD)	靜電放電	人體放電模式 (HBM)，符合 ANSI/ESDA/JEDEC JS-001⁽¹⁾	±1000	V
V_(ESD)	靜電放電	組件充電模式 (CDM)，符合 JEDEC 規范 JESD22-C101⁽²⁾	±250	V

(1) JEDEC 文檔 JEP155 規定：500V HBM 能夠在標準 ESD 控制流程下安全生產。如果具備必要的預防措施，則可以在低于 500V HBM 時進行生產。列為 ±2000V 的引腳實際上可能具有更高的性能。

(2) JEDEC 文檔 JEP157 規定：250V CDM 能夠在標準 ESD 控制流程下安全生產。如果具備必要的預防措施，則可以在低于 250V CDM 時進行生產。列為 ±750V 的引腳實際上可能具有更高的性能。

6.3 建議的工作條件

在自然通風條件下的工作溫度范圍內（除非另有說明）

		最小值	標稱值	最大值	單位
電源電壓 (V+ - V–)		1.7		5.5	V
額定溫度范圍		-40		125	°C

6.4 熱性能信息

熱指標⁽¹⁾		TLV8801 DBV 5 引腳	TLV8802 DGK 8 引腳	單位
θ_JA	結至環境熱阻	177.4	177.6	ºC/W
θ_JCtop	管結到散熱片（頂部）熱阻	133.9	68.8
θ_JB	結至電路板熱阻	36.3	98.2
ψ_JT	結至頂部的特征參數	23.6	12.3
ψ_JB	結至電路板的特征參數	35.7	96.7

(1) 有關傳統和新熱指標的更多信息，請參閱應用報告《半導體和 IC 封裝熱指標》。

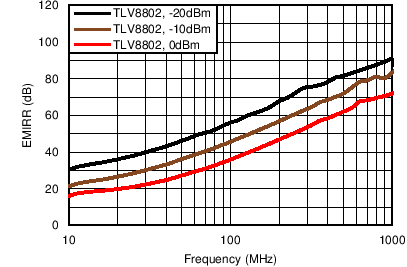

6.5 電氣特性

除非另有說明，否則 T_A = 25°C，V_S= 1.8V 至 5V，V_CM = V_OUT = V_S/2，R_L≥ 10MΩ（連接至 V_S/2）。

參數		測試條件		最小值	典型值	最大值	單位
偏移電壓

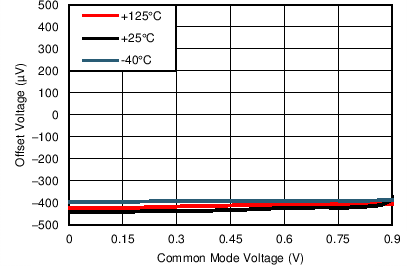

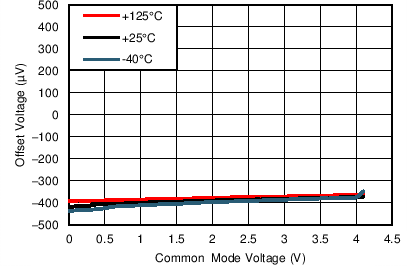

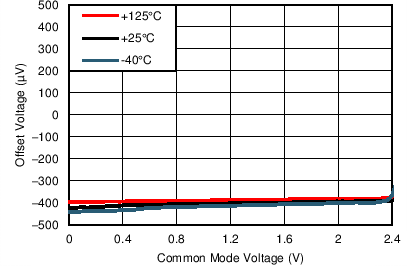

V_OS	輸入偏移電壓	V_S = 1.8V、3.3V 和 5V， V_CM = V-			0.55	±4.5	mV
V_OS	輸入偏移電壓	V_S = 1.8V、3.3V 和 5V， V_CM = (V+) – 0.9V			0.55	±4.5	mV
ΔV_OS/ΔT	輸入偏移漂移	V_CM = V-	T_A = –40°C 至 125°C		1		µV/°C

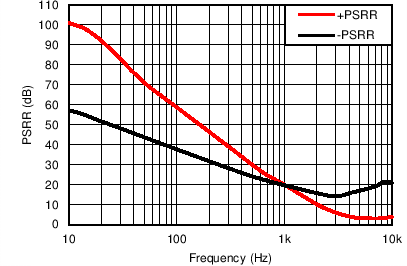

PSRR	電源抑制比	V_S = 1.8V 至 5V， V_CM = V-			1.6	60	µV/V
輸入電壓范圍
V_CM	共模電壓范圍	V_S = 5V		0		4.1	V

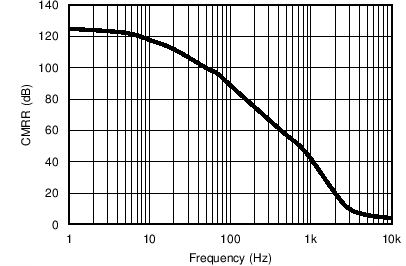

CMRR	共模抑制比，TLV8801	(V–) ≤ V_CM ≤ (V+) – 0.9V，V_S = 5V		77	87		dB
CMRR	共模抑制比，TLV8802	(V–) ≤ V_CM ≤ (V+) – 0.9V，V_S = 5V		80	90		dB
輸入偏置電流

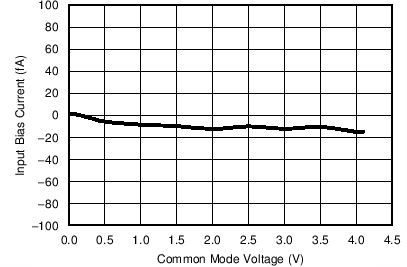

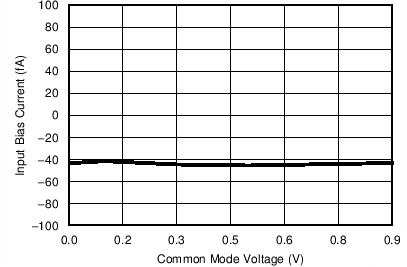

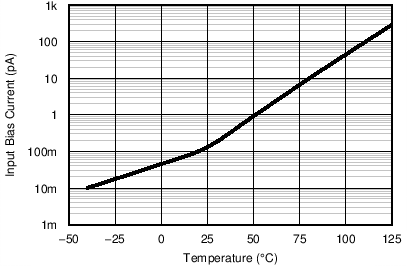

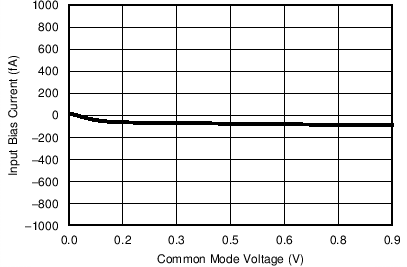

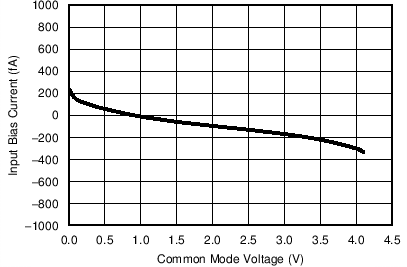

I_B	輸入偏置電流	V_S = 1.8V			±100		fA
I_OS	輸入偏移電流	V_S = 1.8V			±100		fA
輸入阻抗
	差分				7		pF
	共模				3		pF
噪聲
E_n	輸入電壓噪聲	ƒ = 0.1Hz 至 10Hz			12		µVp-p

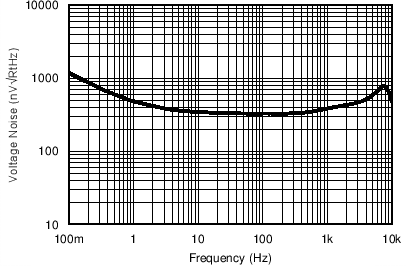

e_n	輸入電壓噪聲密度	ƒ = 100Hz			340		nV/√Hz
e_n	輸入電壓噪聲密度	ƒ = 1kHz			450		nV/√Hz
開環增益

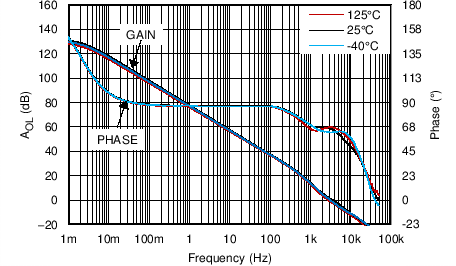

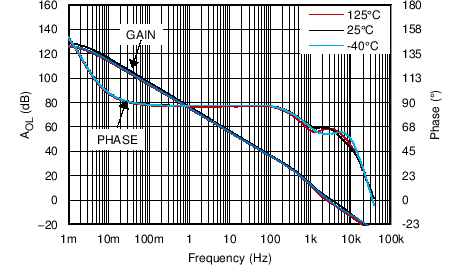

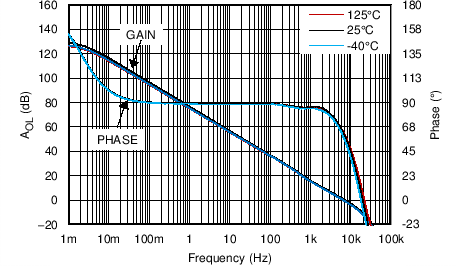

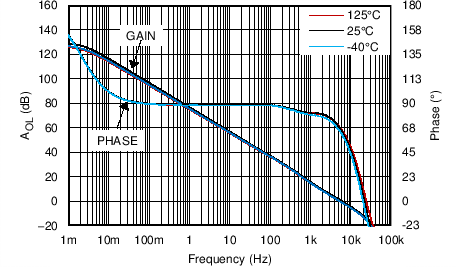

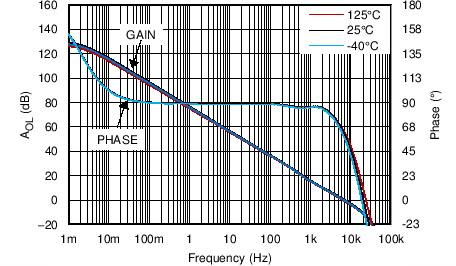

A_OL	開環電壓增益	(V–) + 0.3V ≤ V_O ≤ (V+) – 0.3V，R_L= 100kΩ			120		dB
輸出

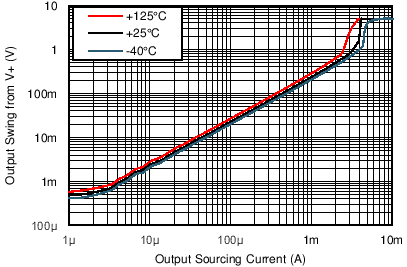

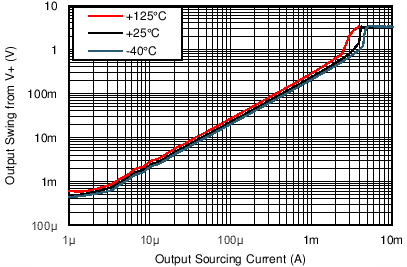

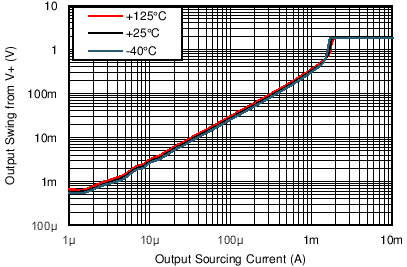

V_OH	相對于正電源軌的電壓輸出擺幅	V_S = 1.8V，R_L = 100kΩ（連接至 V⁺/2）		10	3.5		mV

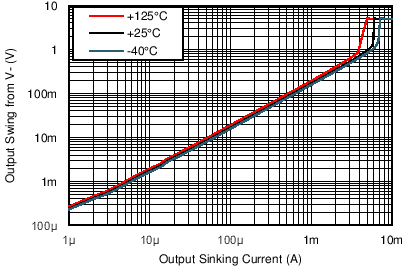

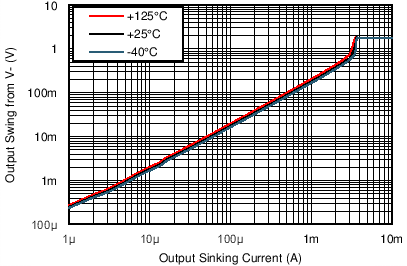

V_OL	相對于負電源軌的電壓輸出擺幅	V_S = 1.8V，R_L = 100kΩ（連接至 V⁺/2）			2.5	10	mV
I_SC	短路電流	V_S = 3.3V，對 V_S/2 短路			4.7		mA
Z_O	開環輸出阻抗	ƒ = 1kHz，I_O = 0A			90		kΩ
頻率響應
GBP	增益帶寬積	C_L= 20pF，R_L = 10MΩ，V_S = 5V			6		kHz

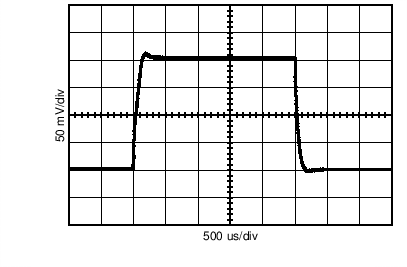

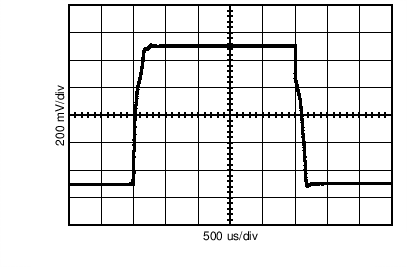

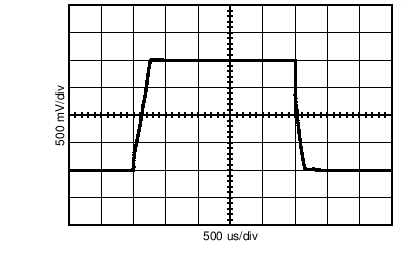

SR	轉換率（10% 至 90%）	G = 1，上升沿，C_L= 20pF，V_S = 5V			1.4		V/ms
SR	轉換率（10% 至 90%）	G = 1，下降沿，C_L= 20pF，V_S = 5V			1.5		V/ms
電源

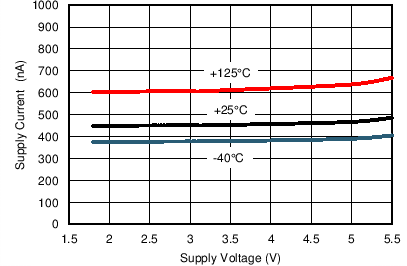

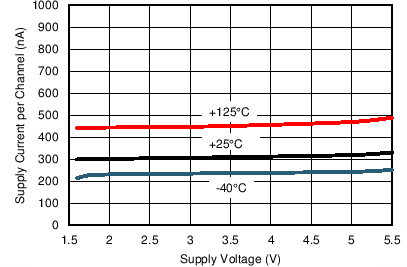

I_Q-TLV8801	靜態電流	V_CM = V-，I_O = 0，V_S = 3.3V			450	700	nA
I_Q-TLV8802	靜態電流，每通道	V_CM = V-，I_O = 0，V_S = 3.3V			320	650	nA
