1 特性
- 效率高達 95%
- 低 RDS(ON)，可在 150mΩ 和 100mΩ 之間切換
- 輸入電壓范圍：2.5V 至 5.5V
- 可調輸出電壓：0.6V 至 VIN
- 針對輕載效率的省電模式
- 針對最低壓降的 100% 占空比
- 35µA 靜態工作電流
- 1.5MHz 開關頻率
- 電源正常輸出指示
- 過流保護
- 內部軟啟動
- 熱關斷保護
- 采用小外形尺寸晶體管 (SOT) 封裝
- 與 TLV62569 引腳兼容
- 借助 WEBENCH® 電源設計器，使用 TLV62568 創建定制設計方案
2 應用
- 通用負載點 (POL) 電源
- 網絡視頻攝像頭
- 機頂盒
- 無線路由器
3 說明
TLV62568 器件是一款同步降壓 DC-DC 轉換器，專門針對高效和緊湊型解決方案進行了優化。該器件集成的開關能夠提供高達 1A 的輸出電流。
在中等負載或重載條件下，該器件運行在脈寬調制 (PWM) 模式下，開關頻率為 1.5MHz。在輕載情況下，該器件自動進入節能模式 (PSM)，從而在整個負載電流范圍內保持高效率。關斷時，流耗減少至 2μA 以下。
TLV62568 的輸出電壓可通過一個外部電阻分壓器進行調節。內部軟啟動電路可限制啟動期間的浪涌電流。此外， 還內置了 諸如輸出過流保護、熱關斷保護和電源正常輸出等其他特性。該器件提供 SOT-23 和 SOT563 兩種封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV62568 | SOT-23 (5) | 2.90mm x 2.80mm |
| TLV62568P | SOT-23 (6) | |
| TLV62568 | SOT563 (6) | 1.60mm x 1.60mm |
| TLV62568P | SOT563 (6) |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空白

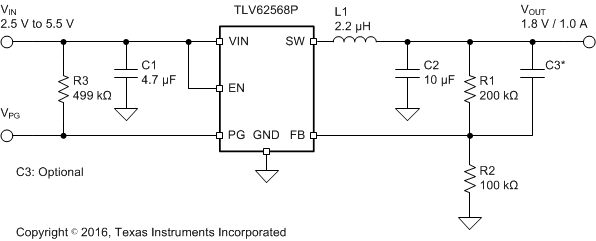

簡化電路原理圖

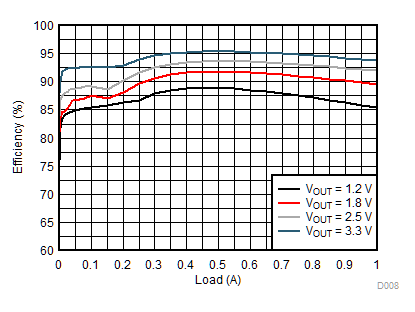

5V 輸入電壓下的效率
