ZHCSIO7A August 2018 – December 2018 TLV6001-Q1 , TLV6002-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DCK|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLV600x-Q1 系列單通道和雙通道運算放大器專為通用汽車 應用而設計。該系列具有軌至軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值為 75µA）、高帶寬 (1MHz) 以及超低噪聲（1kHz 時為 28nV/√Hz）等特性，因此對于需要在成本與性能之間實現良好平衡的 各種 汽車應用（如信息娛樂系統、發動機控制單元和汽車照明）而言很具有吸引力。低輸入偏置電流（典型值為 ±1pA）使 TLV600x-Q1 適合用于 具有 兆歐級源阻抗的應用。
TLV600x-Q1 采用穩健耐用的設計，方便電路設計人員使用：該器件在容性負載高達 150pF 的條件下具有單位增益穩定性，集成了射頻/EMI 抑制濾波器，在過驅條件下無相位反轉，并具有高靜電放電 (ESD) 保護 (4kV HBM)。
這些器件經過優化，適合在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的電壓下工作，并且具有 –40°C 至 +125°C 的額定擴展工作溫度范圍。
單通道 TLV6001-Q1 采用 SC70-5 封裝，雙通道 TLV6002-Q1 采用 SOIC 和 VSSOP 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV6001-Q1 | SC70 (5) | 2.00mm × 1.25mm |
| TLV6002-Q1 | SOIC (8) | 3.91mm × 4.90mm |
| VSSOP (8) | 3.00mm × 3.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

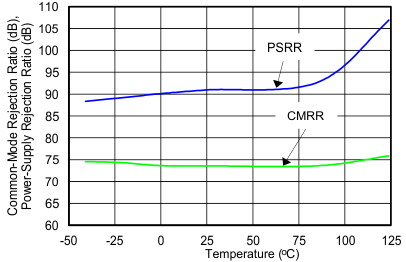

CMRR 和 PSRR 與溫度間的關系
